Камерная термоусадочная машина устройство, принцип работы и применение
Камерная термоусадочная машина — компактное упаковочное оборудование, в котором сварка пленки и ее усадка выполняются в одной рабочей зоне.
Оператор помещает товар между слоями термоусадочной пленки, располагает его внутри рабочей камеры и закрывает прозрачную крышку. Машина формирует сварочный шов, после чего нагретый воздух циркулирует вокруг продукта и усаживает пленку по его форме.
Такой принцип делает камерные машины особенно удобными для небольших и средних объемов производства, когда установка отдельного сварочного оборудования и термотоннеля экономически или технологически не требуется.
Современные камерные модели действительно объединяют операции sealing и shrinking в одном цикле. Например, Minipack-Torre Synthesis Inox выполняет сварку и усадку одновременно, а Robopac Micra позиционируется как compact seal-and-shrink машина с выполнением двух операций за один цикл.

Что такое камерная термоусадочная машина

Это разновидность термоусадочного оборудования, в которой продукт не проходит через отдельный нагревательный тоннель.
Вместо этого используется закрываемая рабочая камера.
Внутри одного цикла машина выполняет две основные операции:
  1. формирует и запаивает пленочную упаковку;
  2. усаживает пленку вокруг продукта.
Именно компактность и совмещение операций являются главным отличием камерной конструкции.
Minipack-Torre прямо относит такие машины к решениям для малого и среднего производства, делая акцент на небольших габаритах оборудования.

Из каких узлов состоит камерная термоусадочная машина

Конструкция зависит от производителя и модели, но основные элементы схожи.
Типовая машина включает:
  • корпус;
  • прозрачную откидную крышку;
  • рабочую камеру;
  • L-образную сварочную рамку или сварочную планку;
  • нагревательные элементы;
  • вентилятор циркуляции горячего воздуха;
  • внутреннюю рабочую платформу;
  • держатель рулона пленки;
  • направляющие для пленки;
  • панель управления;
  • температурный контроллер.
В некоторых моделях также предусмотрены регулировка скорости вентилятора, автоматическое удержание и открытие крышки, сохранение программ и дополнительные параметры сварки.

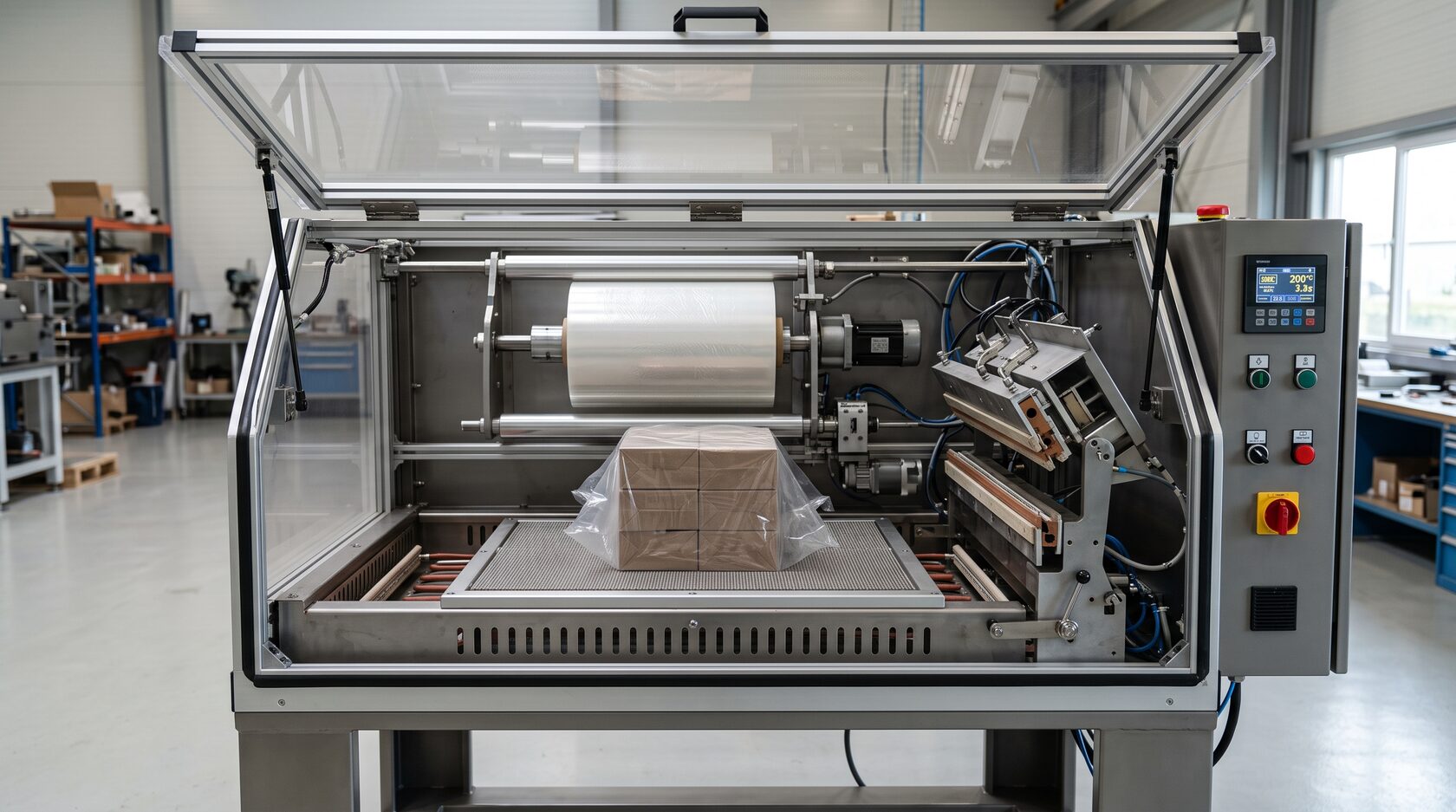

Устройство камерной термоусадочной машины

Для чего нужна прозрачная крышка

Крышка закрывает рабочую зону во время сварки и усадки.
Она выполняет несколько функций:
  • формирует замкнутую термокамеру;
  • удерживает горячий воздух;
  • позволяет оператору визуально контролировать продукт;
  • ограничивает доступ к нагретой рабочей зоне во время цикла.
После завершения установленного режима крышка разблокируется или открывается в зависимости от конструкции машины.
Например, SMIPACK SL использует электромагнитное удержание и автоматическое освобождение крышки после завершения цикла.

Что такое L-образная сварочная рамка

Во многих камерных машинах используется L-sealing принцип.
Сварочный элемент имеет две соединенные под прямым углом рабочие стороны.
Это позволяет одновременно сформировать шов:
  • по продольной стороне;
  • по поперечной стороне упаковки.
После закрытия крышки сварочный нож или планка запаивает пленку и отделяет лишний материал.
Так получается замкнутый пакет, который сразу же подвергается термоусадке.

Как работает нагрев

Внутри камеры установлены электрические нагревательные элементы.
После сварки система нагревает циркулирующий воздух.
Важно понимать, что пленка усаживается не от непосредственного контакта с нагревателем, а в основном за счет равномерного воздействия горячего воздушного потока.
Поэтому качество усадки зависит не только от температуры, но и от:
  • циркуляции воздуха;
  • мощности нагревателей;
  • положения изделия;
  • характеристик пленки;
  • времени цикла.

Зачем нужен вентилятор

Вентилятор обеспечивает циркуляцию горячего воздуха вокруг продукта.
Без равномерного движения воздуха одна часть пленки могла бы нагреваться быстрее другой.
Это приводило бы к:
  • складкам;
  • неравномерной усадке;
  • перегреву отдельных зон;
  • деформации упаковки.
Некоторые современные камерные машины позволяют регулировать интенсивность вентиляции. Например, Minipack-Torre использует функцию Soft Shrink для изменения скорости вентилятора при работе с легкой или гибкой продукцией.

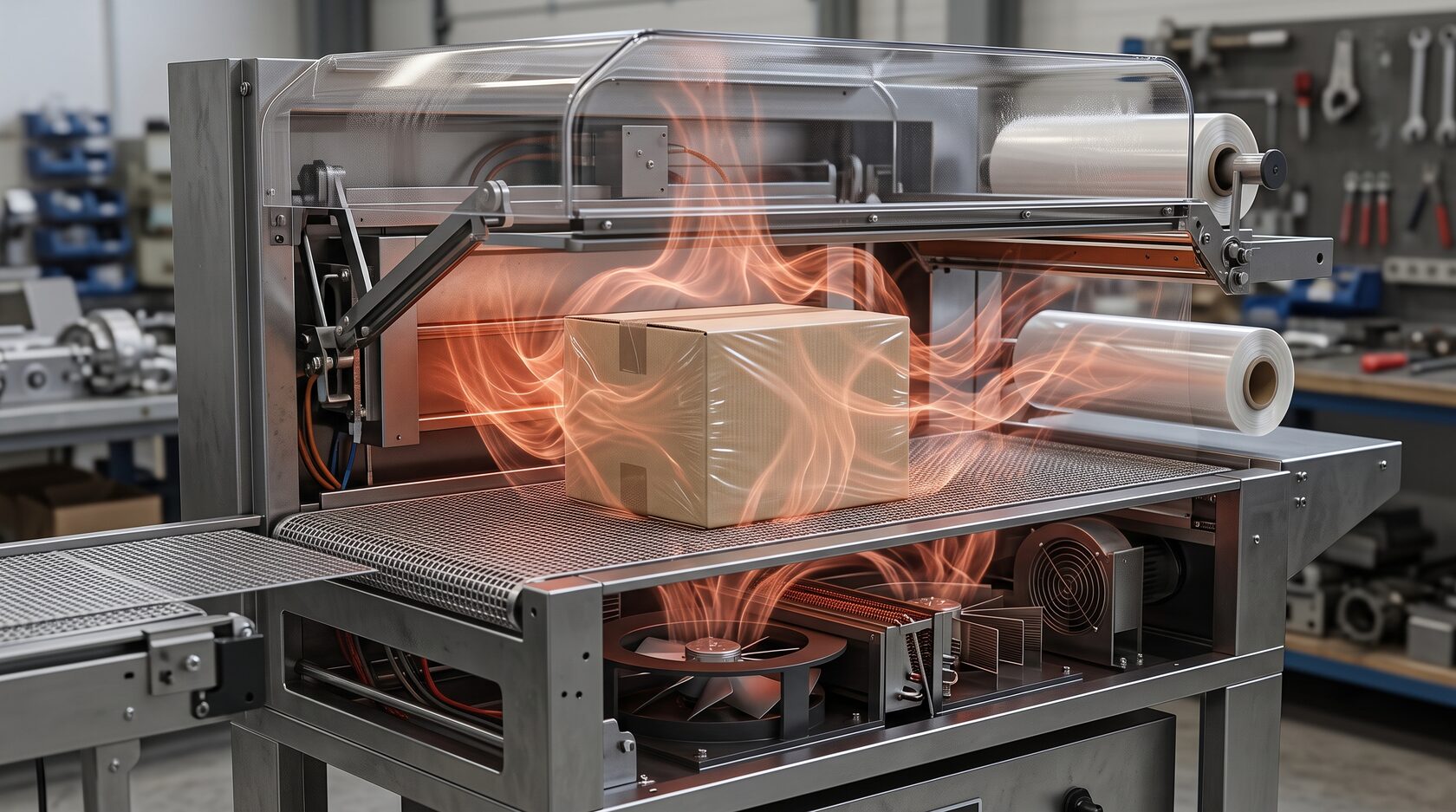

Циркуляция горячего воздуха в камерной термоусадочной машине

Как проходит полный цикл упаковки

Рассмотрим процесс поэтапно.

Шаг 1. Подготовка продукта

Товар размещают между слоями полурукавной термоусадочной пленки.

Шаг 2. Позиционирование

Продукт перемещают в рабочую зону так, чтобы свободные края пленки находились возле сварочной рамки.

Шаг 3. Закрытие крышки

Оператор опускает крышку.
В зависимости от конструкции она фиксируется механически или электромагнитом.

Шаг 4. Сварка пленки

Сварочная рамка формирует шов и отделяет упаковку от остального полотна пленки.

Шаг 5. Термоусадка

Горячий воздух циркулирует внутри камеры.
Пленка сокращается и принимает форму продукта.

Шаг 6. Завершение режима

После установленного времени нагрев и вентиляция прекращаются или переходят в следующий программный этап.

Шаг 7. Открытие крышки

Оператор извлекает готовую упаковку и подготавливает следующий товар.

Сварка и усадка происходят одновременно или последовательно

Это зависит от конструкции конкретной модели.
В современных hood chamber machines процессы организованы внутри одного рабочего цикла и могут выполняться практически одновременно или с небольшим программным смещением.
Minipack-Torre Synthesis прямо указывает simultaneous sealing and shrinking, а SMIPACK SL описывает принцип как sealing and shrinking in one operation.
Для пользователя ключевой момент заключается в том, что отдельный термотоннель не требуется.

Какая температура используется

Нельзя устанавливать для всех камерных машин универсальный диапазон вроде 150–200 °C.
Рабочие параметры зависят от:
  • типа пленки;
  • ее толщины;
  • размеров продукта;
  • чувствительности товара к нагреву;
  • конструкции конкретной машины.
Оптимальный режим подбирается по инструкции производителя оборудования и характеристикам упаковочного материала.
Чрезмерная температура способна привести к:
  • прожиганию пленки;
  • деформации упаковки;
  • раскрытию сварочного шва;
  • повреждению чувствительного продукта.
Недостаточный нагрев приводит к неполной усадке.

Какие пленки подходят для камерных машин

Конкретный перечень определяется моделью.
Наиболее распространены:
  • полиолефиновая POF-пленка;
  • PVC-пленка в оборудовании, допускающем ее применение;
  • другие термоусадочные материалы, указанные производителем.
Например, для SMIPACK SL 55 производитель прямо указывает PVC и polyolefin пленку толщиной до 30 мкм.
Поэтому выбирать материал следует не только по типу продукции, но и по спецификации оборудования.

Полиолефиновая пленка POF

POF популярна в потребительской термоусадочной упаковке благодаря:
  • высокой прозрачности;
  • аккуратному внешнему виду;
  • эластичности;
  • хорошей усадке;
  • возможности работы с разными формами товаров.
Она часто применяется для упаковки:
  • коробов;
  • книг;
  • косметики;
  • канцелярии;
  • комплектов товаров;
  • полиграфии.

Нужно ли использовать PVC

PVC также применялась и продолжает применяться в определенных видах термоусадочной упаковки.
Однако нельзя исходить из старого принципа:
«POF используется для пищевой продукции, PVC — для всего остального».
Совместимость определяется конкретной технологией, требованиями к продукту и характеристиками машины.

Что можно упаковывать камерной машиной

Такие аппараты особенно удобны для небольших и средних товаров.
Например:
  • косметики;
  • парфюмерии;
  • книг;
  • журналов;
  • коробок;
  • подарочных наборов;
  • канцелярии;
  • бытовых товаров;
  • электронных аксессуаров;
  • полиграфии;
  • отдельных пищевых товаров при использовании подходящей технологии.
Производители камерных машин также выделяют применение в retail, food, graphics, pharmaceutical, e-commerce и других сегментах.

Можно ли упаковывать группу товаров

Да.
Камерная машина может использоваться не только для отдельного изделия.
В пленку можно сформировать небольшой комплект, например:
  • несколько коробок;
  • набор косметики;
  • комплект полиграфии;
  • группу небольших емкостей.
Однако масса и размеры группы должны находиться в рабочем диапазоне оборудования.

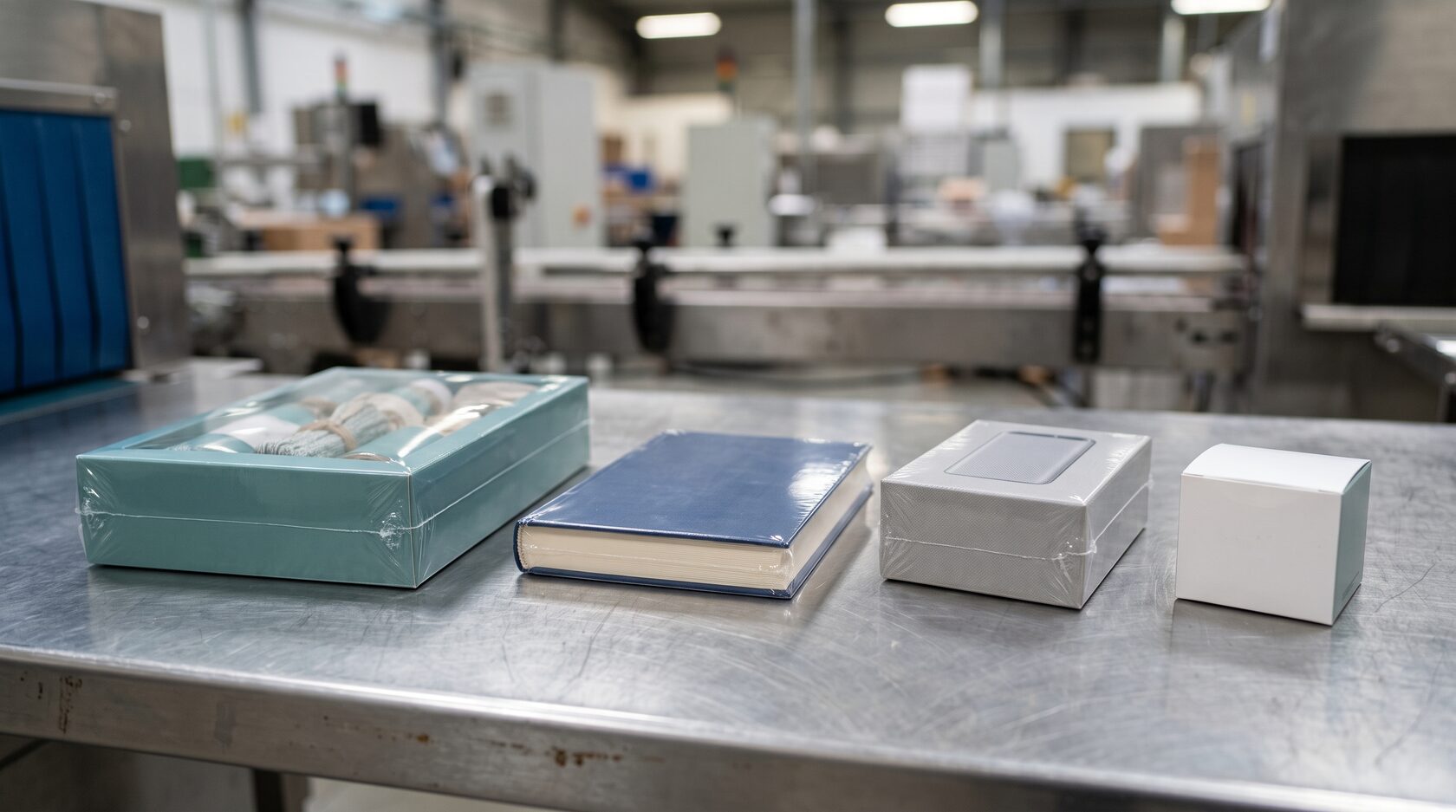

Товары в упаковке после камерной термоусадочной машины

Какие размеры продукции можно упаковывать

Главное ограничение камерной машины — размеры рабочей зоны.
На максимально допустимый продукт влияют:
  • длина сварочной рамки;
  • ширина рабочей платформы;
  • высота крышки;
  • конфигурация самой упаковки.
Например, у компактной Minipack-Torre Minima Evo сварочная планка имеет размер 380 × 250 мм, а у более крупных камерных моделей этого производителя используются значительно большие сварочные зоны.
Поэтому машину нужно выбирать исходя из максимального, а не среднего товара.

Как регулируется высота внутренней платформы

В некоторых моделях внутренняя упаковочная платформа регулируется по высоте.
Это позволяет правильно расположить товар относительно сварочной рамки и воздушного потока.
SMIPACK SL, например, имеет регулируемую по высоте внутреннюю упаковочную плиту.
Такая регулировка особенно полезна при работе с товарами разной высоты.

Какую производительность обеспечивает камерная машина

Камерные модели не предназначены для максимальной производительности промышленных линий.
Их преимущество — компактность и универсальность.
Конкретная скорость зависит от:
  • размера товара;
  • продолжительности сварки;
  • времени усадки;
  • действий оператора;
  • выбранного режима.
Для ориентира: Robopac Micra указывает производительность до 300 продуктов в час, SMIPACK SL — до 300 упаковок в час, а более производительная hood-серия S может достигать до 900 упаковок в час в зависимости от модели и условий.
Это паспортные максимумы отдельных машин, а не универсальная скорость всех камерных аппаратов.

Преимущества камерной термоусадочной машины

Основные преимущества:
  • компактность;
  • сварка и усадка в одном устройстве;
  • относительно простая эксплуатация;
  • небольшая занимаемая площадь;
  • возможность работать с различными товарами;
  • отсутствие отдельного термотоннеля;
  • удобство для малых и средних серий;
  • аккуратный результат упаковки.

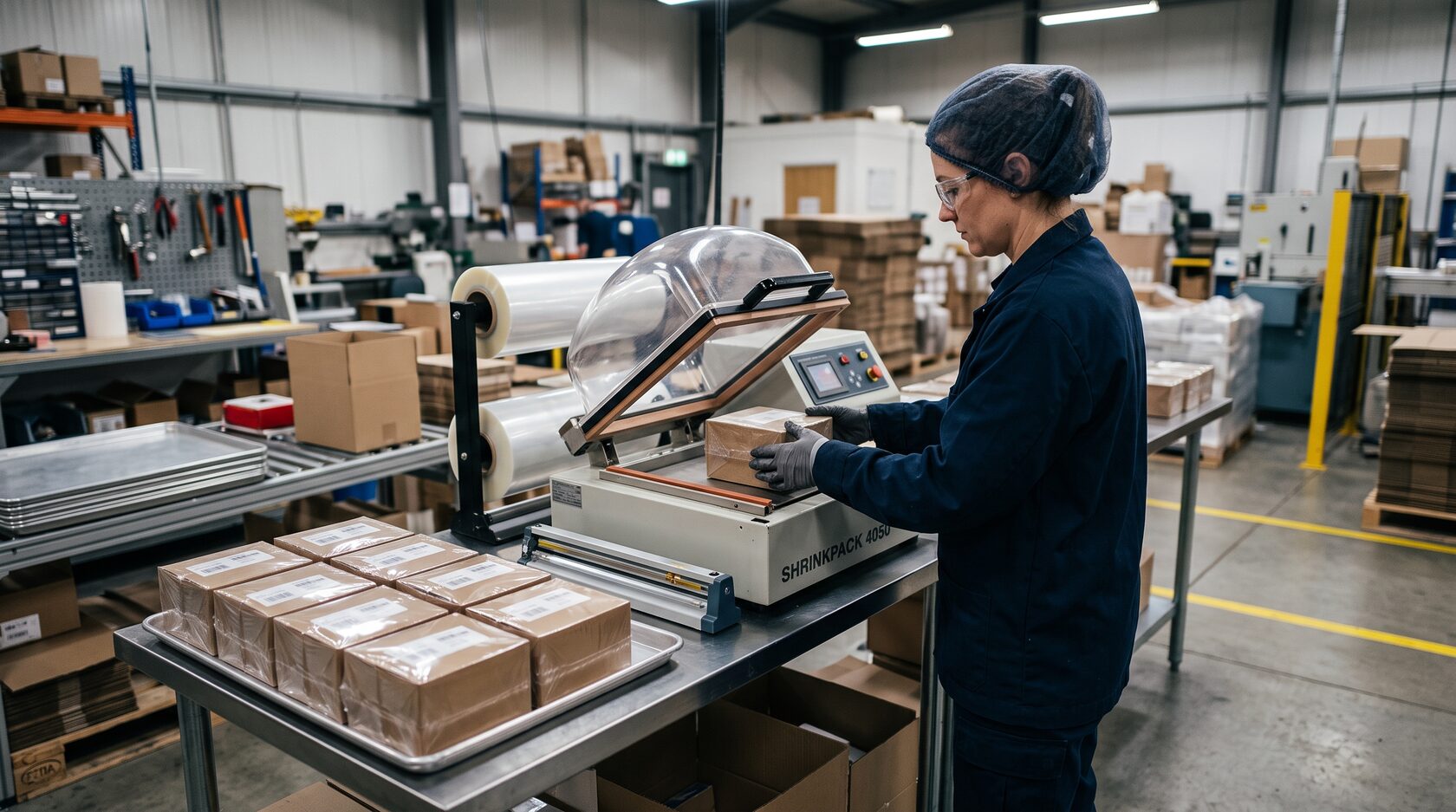

Именно поэтому такой формат часто выбирают небольшие производства, магазины, типографии и упаковочные участки.

Ограничения камерной конструкции

При этом камерная машина подходит не для любой задачи.
Основные ограничения:
  • циклический режим работы;
  • участие оператора;
  • ограниченные размеры камеры;
  • меньшая производительность относительно автоматической линии;
  • невозможность непрерывного конвейерного потока в классическом исполнении.
Для высокопроизводительного производства обычно эффективнее отдельный L-sealer и термоусадочный тоннель либо автоматическая линия.

Камерная машина или L-sealer + термотоннель

Главное различие заключается в организации рабочего процесса.

Камерная машина

Сварка и усадка происходят в одном устройстве.
Подходит, если:
  • поток небольшой или средний;
  • требуется компактность;
  • продукция меняется;
  • оператор работает с каждым изделием отдельно.

L-sealer + термотоннель

Сварка и усадка разделены.
Подходит, если:
  • требуется более высокая производительность;
  • продукция поступает непрерывно;
  • необходим конвейер;
  • упаковка должна интегрироваться в линию.
SMIPACK, например, выделяет hood packers и отдельные L-sealer + shrink tunnel системы как разные классы оборудования.

Камерная машина или термоусадочный пистолет

Эти решения также выполняют разные задачи.
Термоусадочный пистолет применяется преимущественно для ручного нагрева пленки вокруг крупных объектов, паллет или нестандартных изделий.
Камерная машина обеспечивает контролируемый рабочий цикл внутри закрытой зоны.
Поэтому она удобнее для:
  • повторяющейся упаковки;
  • небольших товаров;
  • получения одинакового результата;
  • работы с серийной продукцией.

Какие параметры обычно регулируются

В зависимости от машины оператор может настраивать:
  • температуру;
  • время сварки;
  • продолжительность усадки;
  • скорость вентилятора;
  • параметры программы;
  • положение рабочей платформы.
На современных моделях настройки выводятся на электронный дисплей. Например, Minipack-Torre Synthesis позволяет управлять сваркой и усадкой через цифровую панель.

Как добиться аккуратной усадки

Качественная упаковка зависит от нескольких факторов одновременно.
Необходимо правильно подобрать:
  1. размер пленки;
  2. тип материала;
  3. температуру;
  4. продолжительность цикла;
  5. положение товара;
  6. воздушный поток.
Если вокруг продукта остается слишком много свободной пленки, после нагрева могут образоваться крупные складки.
Если материала слишком мало, шов испытывает повышенную нагрузку.

Почему пленка может усаживаться неравномерно

Основные причины:
  • неправильная температура;
  • недостаточная циркуляция воздуха;
  • неподходящая пленка;
  • неправильное положение продукта;
  • изношенный или загрязненный вентилятор;
  • неисправность нагревательных элементов.
Если дефект повторяется постоянно, изменение температуры не всегда является правильным решением.

Почему расходится сварочный шов

Проблема может быть связана с:
  • недостаточным временем сварки;
  • неправильной температурой;
  • загрязнением сварочного элемента;
  • повреждением PTFE-покрытия;
  • неподходящей пленкой;
  • неправильным натяжением материала.
Например, SMIPACK использует PTFE-coated sealing blade в своих hood-packers.
Изношенное защитное покрытие способно ухудшить работу узла.

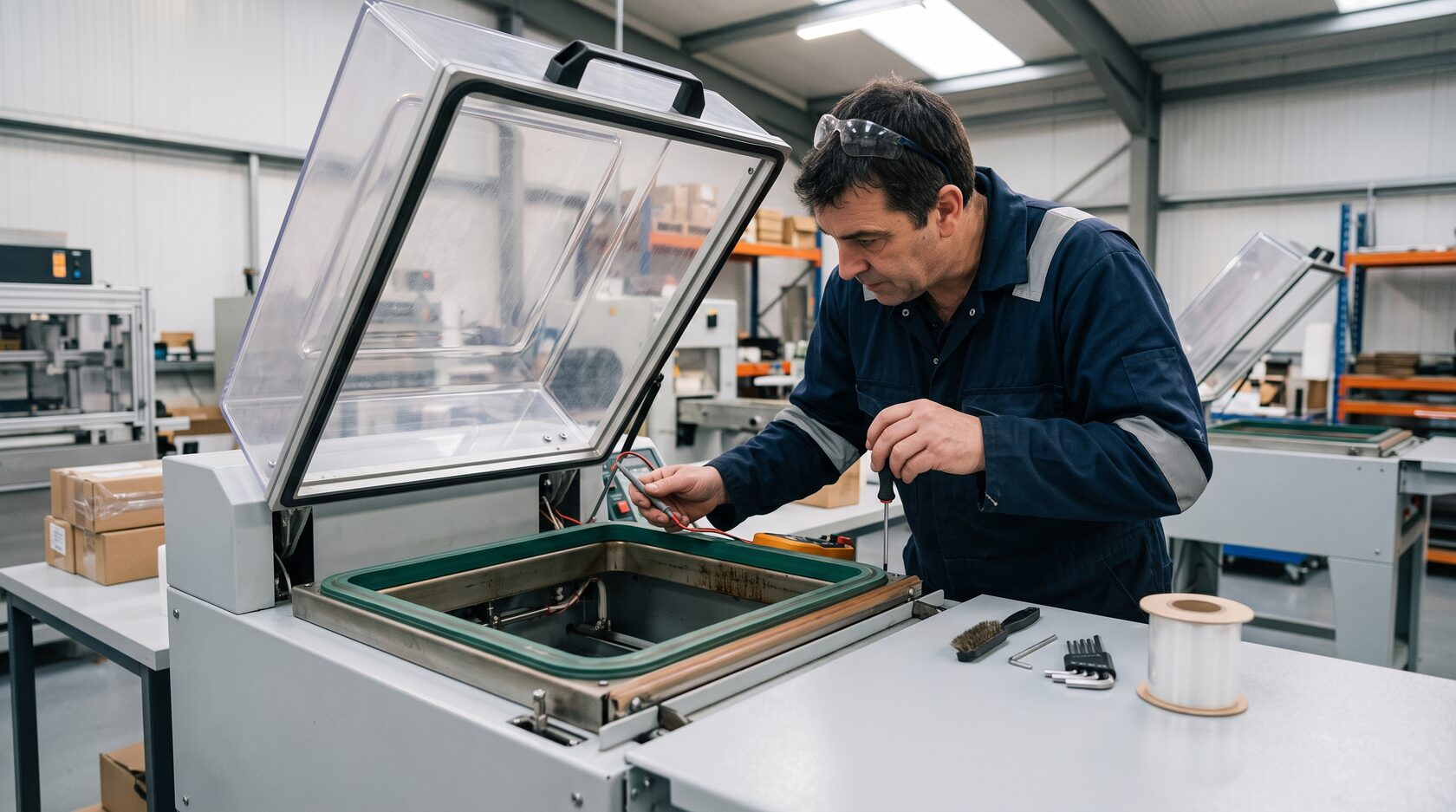

Какие детали требуют регулярного обслуживания

Основное внимание необходимо уделять:
  • сварочной рамке;
  • PTFE-покрытию;
  • нагревательным элементам;
  • вентилятору;
  • датчикам температуры;
  • крышке и ее механизму;
  • рабочей платформе;
  • держателю рулона;
  • электрическим компонентам.
Регулярное обслуживание помогает сохранять равномерность нагрева и стабильность сварочного шва.
Техническое обслуживание камерной термоусадочной машины

Что необходимо очищать

В процессе работы внутри машины могут накапливаться:
  • фрагменты пленки;
  • полимерные остатки;
  • пыль;
  • загрязнения от продукции.
Особенно важно поддерживать чистоту:
  • сварочной планки;
  • внутренней платформы;
  • зоны вентиляции;
  • направляющих пленки.
Способ очистки должен соответствовать инструкции производителя.

Признаки неисправности камерной машины

Диагностика требуется, если:
  • камера долго нагревается;
  • пленка перестала нормально усаживаться;
  • сварочный шов расходится;
  • пленка прожигается;
  • крышка неправильно фиксируется;
  • вентилятор работает с посторонним шумом;
  • температура становится нестабильной;
  • оборудование периодически отключается;
  • цикл занимает заметно больше времени.
Продолжать эксплуатацию с повторяющейся неисправностью нежелательно.

Какие запчасти могут потребоваться

При ремонте камерных машин могут заменяться:
  • ТЭНы;
  • сварочные элементы;
  • PTFE-ленты;
  • вентиляторы;
  • термодатчики;
  • контроллеры температуры;
  • реле;
  • элементы механизма крышки;
  • выключатели;
  • электрические компоненты.
Запчасти необходимо подбирать по модели оборудования и техническим параметрам конкретного компонента.

Как выбрать камерную термоусадочную машину

Перед покупкой стоит определить несколько параметров.

Максимальный размер товара

Он должен помещаться в рабочую камеру с учетом пленки.

Необходимая производительность

Количество упаковок в час определяет, достаточно ли камерной машины.

Тип пленки

Следует проверить совместимые материалы.

Размер сварочной рамки

Он ограничивает максимальные размеры пакета.

Частота смены продукции

Для большого ассортимента важна удобная регулировка параметров.

Требования к рабочему месту

Следует учитывать размеры машины и пространство для оператора.

Для какого бизнеса подходит камерная машина

Такое оборудование особенно интересно предприятиям, где не требуется полностью автоматическая линия.
Например:
  • интернет-магазинам;
  • небольшим производствам;
  • типографиям;
  • магазинам;
  • производителям косметики;
  • сборщикам подарочных наборов;
  • контрактным упаковщикам;
  • небольшим пищевым производствам при использовании подходящей технологии.
Камерная термоусадочная машина на небольшом производстве

Когда лучше выбрать более производительное оборудование

Камерная машина перестает быть оптимальной, когда:
  • продукция поступает непрерывным потоком;
  • производительность ограничивается действиями оператора;
  • размеры изделий превышают рабочую камеру;
  • требуется интеграция с конвейером;
  • упаковочный участок становится узким местом производства.
В таких случаях стоит рассмотреть:
  • L-sealer с термотоннелем;
  • автоматический боковой сварочный аппарат;
  • continuous sealer;
  • промышленную термоусадочную линию.
Например, современные автоматические системы SMIPACK достигают значительно большей производительности — вплоть до тысяч упаковок в час, что уже относится к другому классу оборудования.

Итоги

Камерная термоусадочная машина — компактное решение, в котором сварка пленки и термоусадка выполняются внутри одной рабочей зоны.
Оператор помещает продукт в пленку, располагает его в камере и закрывает крышку. Сварочная рамка формирует шов, а нагретый воздух циркулирует вокруг упаковки и усаживает пленку.
Основными элементами машины являются рабочая камера, крышка, сварочная рамка, нагреватели, вентилятор, внутренняя платформа и система управления.
Главные преимущества камерных моделей — компактность, простота эксплуатации и возможность выполнять весь процесс на одном устройстве. Основные ограничения — циклическая работа, участие оператора и размеры рабочей камеры.
Для малого и среднего потока продукции камерная машина может быть рациональным решением. Если же требуется непрерывная высокая производительность, целесообразнее рассматривать отдельный L-sealer с термотоннелем или автоматическую упаковочную линию.
ПромТрансУпак поставляет термоусадочное оборудование, запчасти и комплектующие, а также выполняет диагностику, техническое обслуживание и ремонт упаковочных машин.
10.08.2026
