Монтаж и настройка паллетообмотчика: как правильно выполнить пусконаладку оборудования
Покупка паллетообмотчика — только первый этап автоматизации упаковки грузов на поддонах. Чтобы оборудование работало стабильно, обеспечивало необходимое натяжение стрейч-пленки и не создавало проблем в процессе эксплуатации, машину необходимо правильно установить, подключить и настроить.
Ошибки на этапе монтажа могут проявиться не сразу. Неровная площадка, неправильное расположение оборудования, некорректно установленные параметры обмотки или ошибки подключения способны привести к нестабильной работе, повышенному расходу пленки и преждевременному износу отдельных узлов.
Поэтому монтаж и пусконаладка паллетообмотчика должны включать не только механическую сборку оборудования, но и проверку систем безопасности, настройку рабочих параметров и тестовую упаковку реального груза.

Для чего используется паллетообмотчик

Паллетообмотчик предназначен для фиксации груза на поддоне с помощью стрейч-пленки. Во время упаковочного цикла пленка последовательно оборачивает паллетированный груз, формируя устойчивую транспортную единицу.
Такая упаковка помогает:
  • уменьшить смещение коробов и другой продукции во время перевозки;
  • защитить груз от пыли и загрязнений;
  • частично защитить продукцию от воздействия влаги;
  • повысить устойчивость сформированного паллета;
  • стандартизировать процесс упаковки;
  • снизить зависимость качества упаковки от оператора;
  • рациональнее расходовать стрейч-пленку.
Паллетообмотчики используются на производственных предприятиях, складах, распределительных центрах и в логистических комплексах.
В зависимости от требуемой производительности применяются полуавтоматические, автоматические и мобильные паллетоупаковщики.

Какие бывают паллетообмотчики

Перед монтажом важно учитывать конструкцию конкретного оборудования, поскольку требования к установке разных машин отличаются.

Полуавтоматические паллетообмотчики

Наиболее распространенный вариант для предприятий со средней интенсивностью упаковки.
Оператор устанавливает груз на поворотную платформу, закрепляет начало пленки и запускает программу. После этого платформа вращается, а каретка с рулоном перемещается вдоль колонны.

Автоматические паллетообмотчики

Такие машины интегрируются в производственные или складские линии и способны выполнять большую часть операций без участия оператора.
Их монтаж сложнее, поскольку может потребоваться сопряжение с конвейерами, системами управления, датчиками и другим оборудованием линии.

Роботы-паллетоупаковщики

Мобильный паллетоупаковщик перемещается вокруг неподвижного груза.
Такое решение удобно для тяжелых, нестандартных или крупногабаритных паллет, которые сложно устанавливать на поворотную платформу.

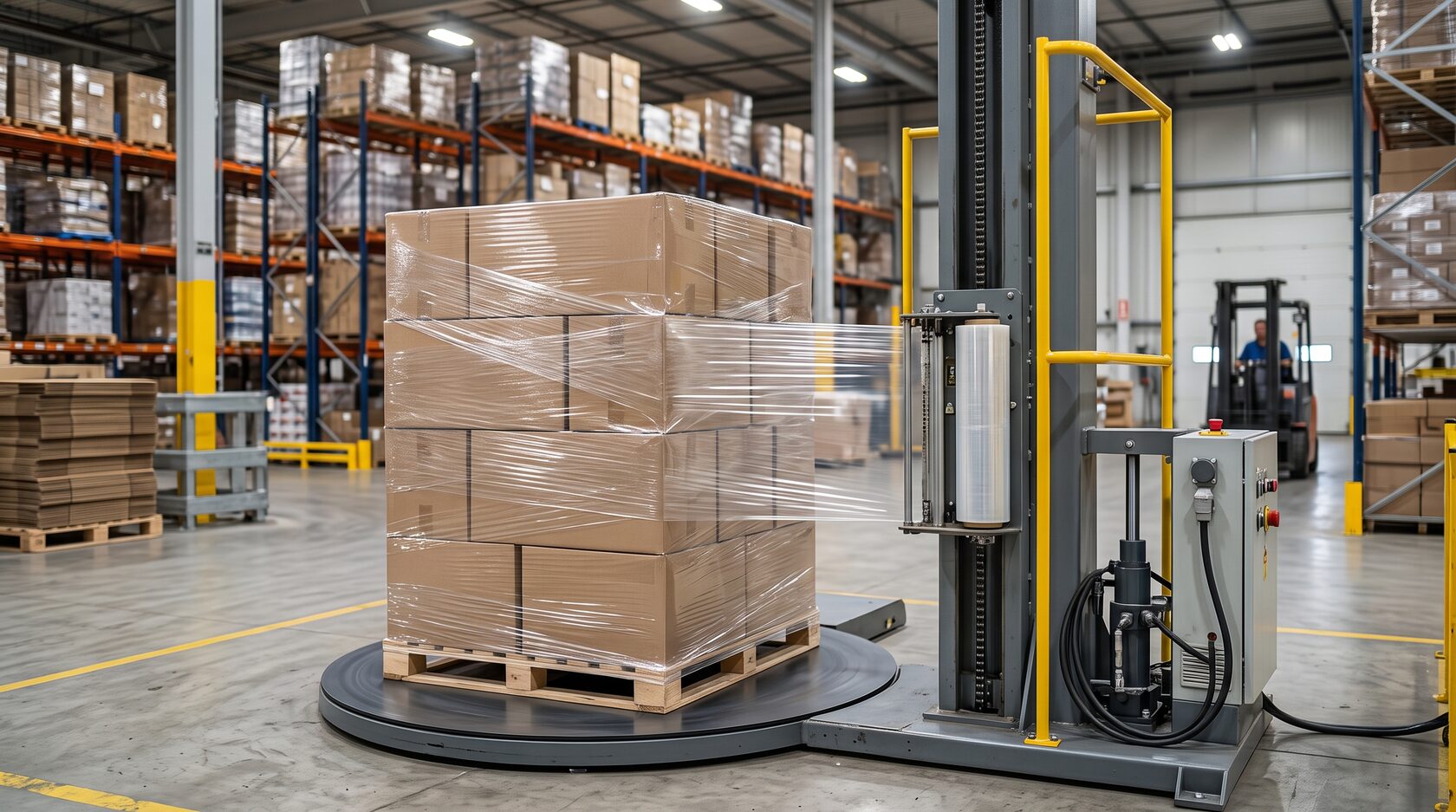

Полуавтоматический паллетообмотчик для упаковки грузов стрейч-пленкой

Что необходимо подготовить перед монтажом паллетообмотчика

Правильная подготовка места установки значительно упрощает последующую пусконаладку.
Конкретные требования всегда необходимо сверять с технической документацией конкретной модели. В руководствах производителей обычно отдельно указываются требования к поверхности, свободному пространству для погрузчика и условиям эксплуатации оборудования. Например, для стационарных машин требуется ровное устойчивое основание и достаточное пространство для безопасного подъезда погрузочной техники.
Перед монтажом необходимо проверить несколько основных условий.

Ровная и прочная площадка

Поворотная платформа должна располагаться устойчиво и горизонтально.
Неровность пола может приводить к:
  • вибрациям;
  • дополнительной нагрузке на привод;
  • нестабильному вращению платформы;
  • неправильному положению паллета;
  • ускоренному износу механических элементов.

Достаточная высота помещения

Необходимо учитывать не только высоту самого паллетообмотчика, но и рабочий ход колонны и каретки.
Особенно важно проверить этот параметр перед подъемом колонны из транспортировочного положения.

Свободная зона вокруг машины

Необходимо предусмотреть место для:
  • установки и снятия паллет;
  • движения погрузчика или гидравлической тележки;
  • обслуживания оборудования;
  • открытия защитных элементов;
  • безопасной работы оператора.

Электропитание

Параметры сети должны соответствовать требованиям производителя конкретной модели.
Перед первым включением проверяются:
  • напряжение;
  • частота;
  • качество подключения;
  • заземление;
  • состояние силовых кабелей;
  • соответствие защитной автоматики.
Для оборудования с дополнительной пневматикой также может потребоваться подготовка линии сжатого воздуха.

Как проходит монтаж паллетообмотчика

Последовательность сборки зависит от модели, однако для большинства стационарных машин общий принцип похож.

Шаг 1. Распаковка и внешний осмотр

После доставки оборудование необходимо освободить от транспортировочной упаковки и проверить на отсутствие видимых повреждений.
Особое внимание уделяется:
  • поворотному столу;
  • колонне;
  • каретке;
  • электрошкафу;
  • разъемам;
  • кабелям;
  • защитным кожухам.
Также проверяется комплектность поставки.

Шаг 2. Установка основания

Поворотная платформа устанавливается на заранее подготовленное место.
На этом этапе важно проверить положение машины относительно путей перемещения паллет и обеспечить достаточное пространство вокруг нее.

Шаг 3. Подъем и фиксация колонны

У многих полуавтоматических паллетообмотчиков колонна транспортируется в горизонтальном положении.
Во время монтажа она поднимается в рабочее положение и надежно фиксируется на основании машины.
После установки проверяются крепежные соединения.

Шаг 4. Монтаж каретки с пленкой

Каретка является одним из основных рабочих узлов паллетообмотчика.
В зависимости от конструкции она может обеспечивать:
  • механическое торможение пленки;
  • регулируемое натяжение;
  • моторизированное предварительное растяжение;
  • фиксированный коэффициент престретча.
После установки необходимо проверить свободное перемещение каретки по направляющим.

Шаг 5. Подключение электрических компонентов

Соединяются предусмотренные конструкцией разъемы, датчики и приводы.
До подачи питания необходимо проверить правильность подключения и убедиться, что кабели не могут попасть в движущиеся механизмы.

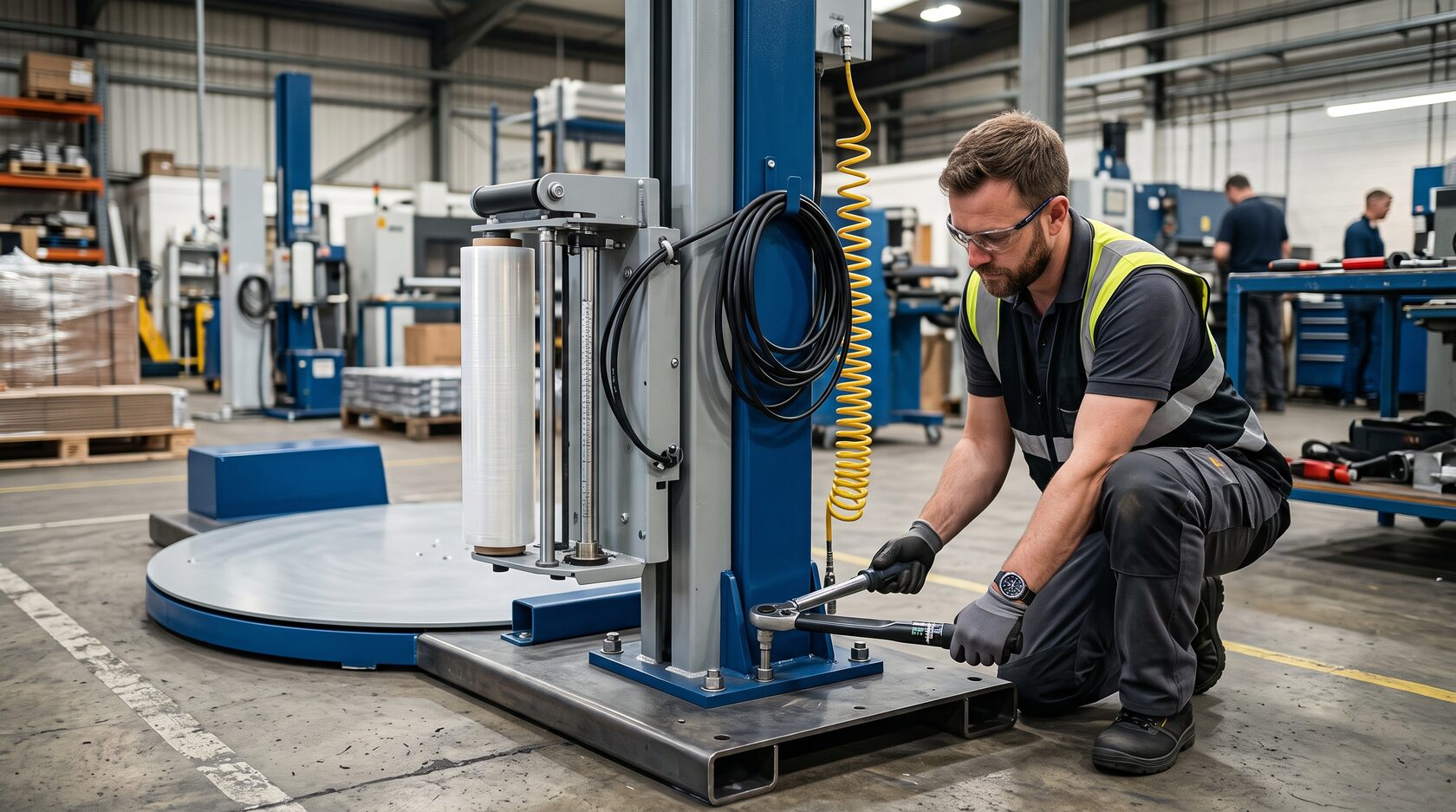

Сборка и монтаж колонны паллетообмотчика

Что входит в пусконаладку паллетообмотчика

Сборка машины еще не означает, что оборудование готово к полноценной работе.
Пусконаладочные работы позволяют проверить функционирование механизмов и адаптировать параметры машины под реальные условия предприятия.
Обычно проверяются:
  • вращение платформы;
  • направление движения;
  • работа каретки;
  • верхний и нижний пределы ее перемещения;
  • датчики высоты груза;
  • аварийная остановка;
  • система натяжения пленки;
  • панель управления;
  • сохранение программ;
  • корректность завершения цикла.
Перед первым рабочим запуском также рекомендуется проверить отсутствие ослабленных соединений, состояние электрических компонентов и соответствие параметров сети требованиям оборудования. Подобные проверки предусмотрены руководствами по эксплуатации паллетообмотчиков.

Основные настройки паллетообмотчика

После проверки оборудования начинается настройка непосредственно упаковочного процесса.
Здесь не существует универсальных значений: параметры подбираются под конкретный груз, тип поддона, стрейч-пленку и требования к устойчивости паллета.

Скорость вращения платформы

Чем выше скорость, тем быстрее выполняется упаковочный цикл.
Однако максимальная скорость подходит не для любого груза. Высокие или неустойчивые паллеты могут потребовать более плавного вращения.

Скорость перемещения каретки

Этот параметр определяет расстояние между соседними витками пленки.
Медленное движение каретки формирует большее перекрытие слоев, а быстрое — уменьшает количество пленки на единицу высоты паллета.

Количество нижних витков

Нижняя часть упаковки особенно важна для связи груза с поддоном.
При настройке задается количество оборотов, которое машина выполняет в нижней точке.
Для тяжелого или высокого груза может потребоваться дополнительное усиление этой зоны.

Количество верхних витков

Несколько дополнительных оборотов в верхней части помогают усилить упаковку и стабилизировать верхние ряды продукции.

Натяжение стрейч-пленки

От натяжения напрямую зависит фиксация груза.
Слишком слабое натяжение не обеспечивает необходимой устойчивости, а чрезмерное способно деформировать коробки, повредить продукцию или вызвать разрыв пленки.
Поэтому этот параметр необходимо подбирать экспериментально под конкретный груз.

Что такое престретч и почему его необходимо правильно настроить

На паллетообмотчиках с системой предварительного растяжения пленка проходит через ролики каретки и растягивается еще до нанесения на груз.
Это позволяет более эффективно использовать материал и контролировать усилие обмотки.
В зависимости от конструкции машины коэффициент предварительного растяжения может задаваться механически либо регулироваться системой привода.
Некоторые системы работают с весьма высоким процентом предварительного растяжения, однако конкретное значение необходимо выбирать с учетом характеристик пленки и груза. Производители оборудования также связывают настройку предрастяжения с необходимой силой фиксации груза.
Главная задача настройки — не получить максимальное растяжение, а обеспечить стабильность паллета при минимально необходимом расходе пленки.

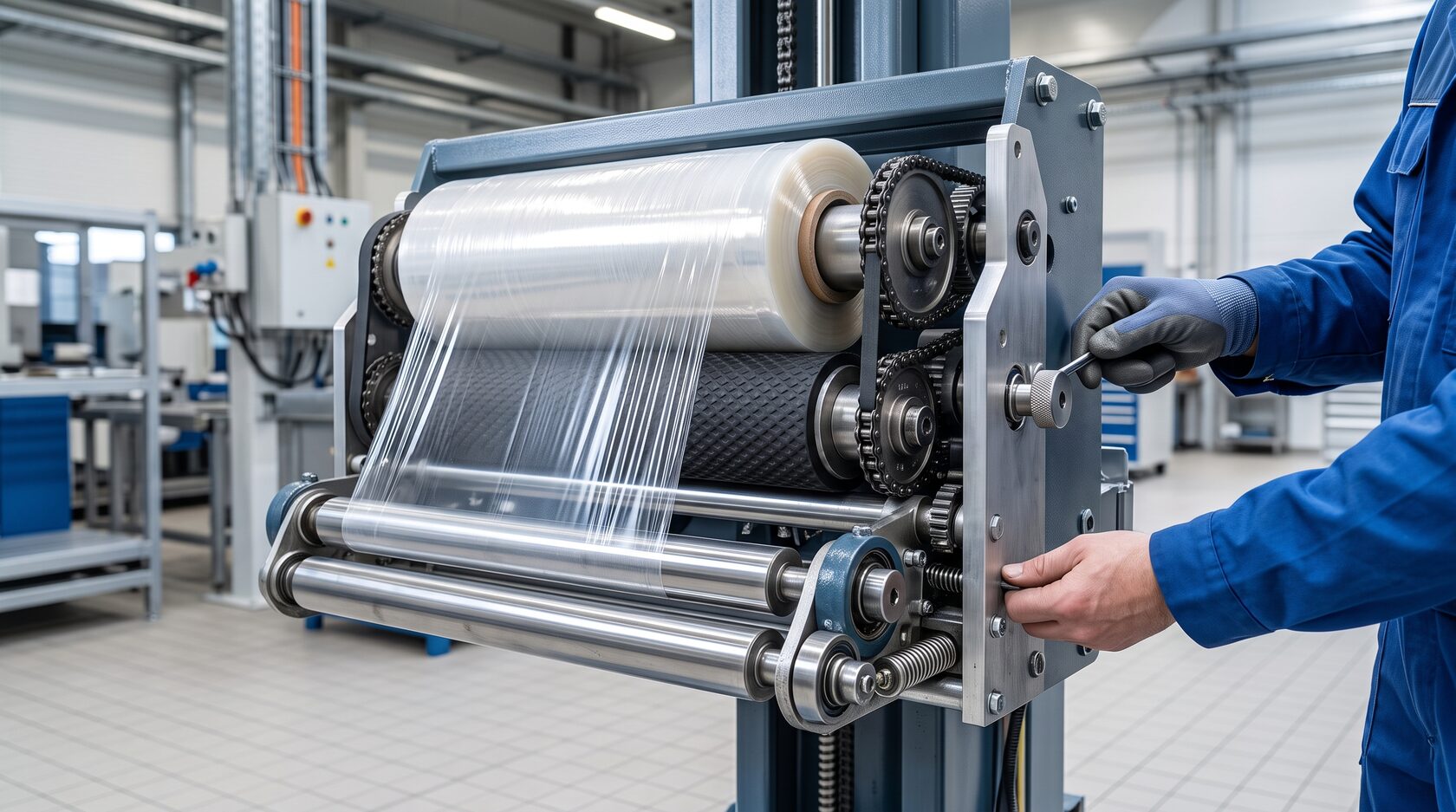

Каретка паллетообмотчика с системой предварительного растяжения стрейч-пленки

Как настраивается программа упаковки паллета

Современный паллетообмотчик позволяет сохранить несколько рабочих программ для разных типов продукции.
Типовая программа может включать:
  1. количество оборотов внизу;
  2. подъем каретки;
  3. регулируемое перекрытие слоев пленки;
  4. количество верхних оборотов;
  5. движение каретки вниз;
  6. повторное усиление отдельных зон;
  7. остановку платформы в исходном положении.
Дополнительно оборудование может поддерживать:
  • упаковку только вверх;
  • упаковку вверх и вниз;
  • ручной режим;
  • автоматический цикл;
  • паузу для укрытия верхней части паллета;
  • усиленную обмотку определенной зоны;
  • изменение скорости вращения;
  • изменение скорости каретки.
Настройки необходимо формировать не по принципу «одна программа для всего производства», а под конкретные группы грузов.

Почему настройки зависят от груза

Два паллета одинаковой высоты могут потребовать совершенно разных параметров обмотки.
На результат влияют:
  • масса груза;
  • высота;
  • размеры поддона;
  • геометрия упаковки;
  • устойчивость коробов;
  • наличие острых углов;
  • хрупкость продукции;
  • тип стрейч-пленки;
  • толщина пленки;
  • масса рулона;
  • условия дальнейшей транспортировки.
Например, стабильный паллет из одинаковых жестких коробов можно обматывать быстрее, чем высокий груз неправильной формы.
Для легких коробов чрезмерное натяжение также нежелательно: пленка может деформировать упаковку.

Тестовая упаковка после настройки

После ввода основных параметров необходимо выполнить несколько пробных циклов.
При этом оценивается не только работа машины, но и готовый паллет.
Проверяется:
  • надежность крепления груза к поддону;
  • равномерность расположения пленки;
  • натяжение;
  • состояние углов коробов;
  • отсутствие разрывов пленки;
  • устойчивость верхних рядов;
  • качество усиления нижней части;
  • расход материала.
Если результат неудовлетворительный, параметры корректируются и тест повторяется.
Правильно выполненная пусконаладка заканчивается не тогда, когда машина просто совершила полный цикл, а когда оборудование стабильно формирует упаковку требуемого качества.

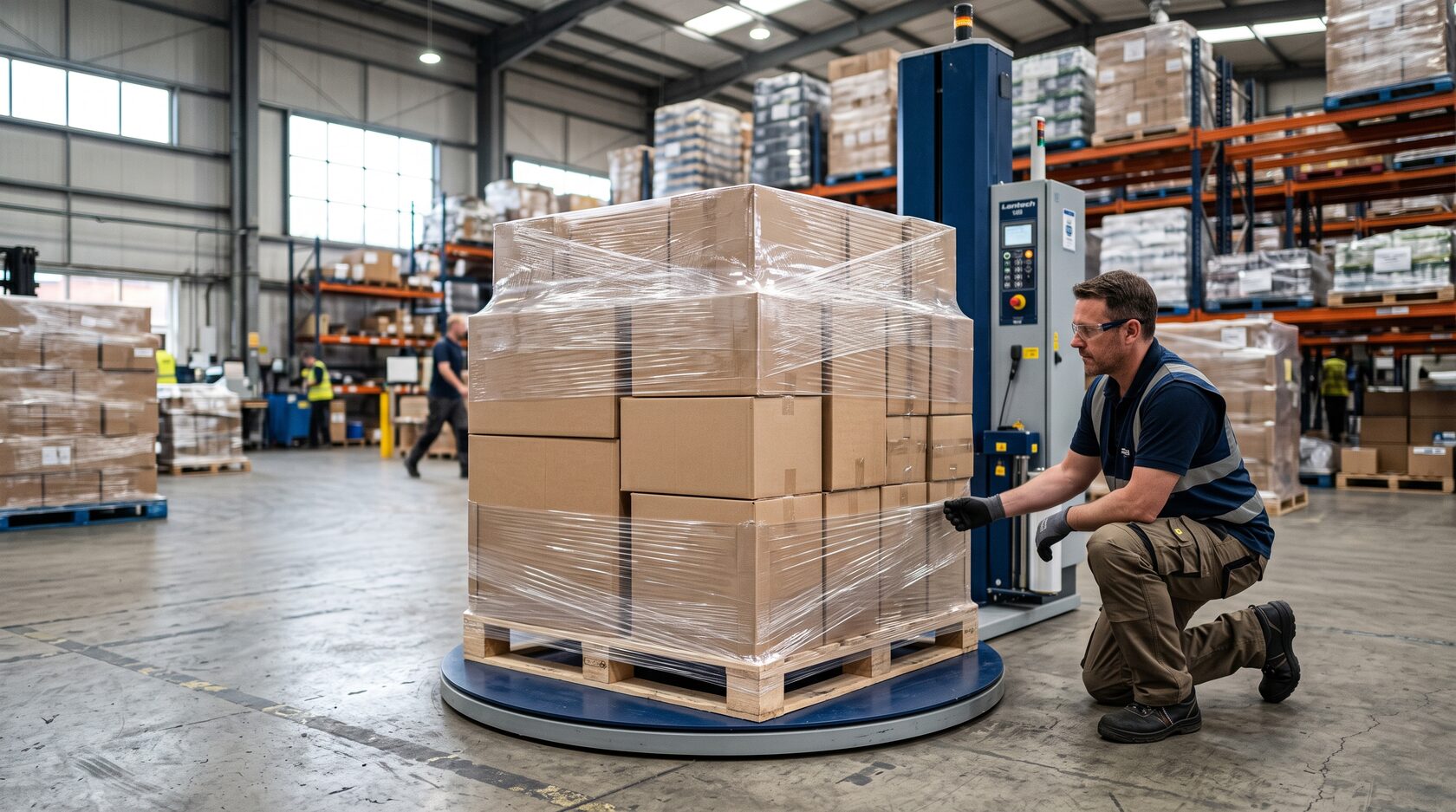

Проверка качества упаковки после настройки паллетообмотчика

Частые ошибки при установке и настройке

Даже технически исправный паллетообмотчик может работать неудовлетворительно, если допущены ошибки при вводе в эксплуатацию.

Установка на неровный пол

Может привести к вибрациям и дополнительной нагрузке на привод поворотной платформы.

Недостаточно места вокруг оборудования

Осложняет загрузку паллет и техническое обслуживание.

Слишком высокая скорость платформы

Нестабильный высокий груз может смещаться под действием инерции.

Чрезмерное натяжение пленки

Может вызвать разрыв материала или деформацию коробов.

Недостаточное количество нижних витков

Груз оказывается недостаточно связан с поддоном.

Одинаковые настройки для всей продукции

Универсальная программа редко оптимальна одновременно для тяжелого, легкого, высокого и нестабильного груза.

Нужно ли обучать оператора после пусконаладки

Даже при высокой степени автоматизации оператор должен понимать базовые принципы работы машины.
После запуска рекомендуется показать персоналу:
  • как правильно устанавливать паллет;
  • как заправлять стрейч-пленку;
  • как выбирать программу;
  • как запускать и останавливать цикл;
  • как пользоваться аварийной остановкой;
  • какие параметры разрешено изменять;
  • как реагировать на ошибку оборудования;
  • какие элементы необходимо регулярно очищать и проверять.
Инструкции производителей отдельно указывают, что эксплуатацией и обслуживанием подобного оборудования должен заниматься подготовленный персонал.

Пусконаладка паллетообмотчиков OPTIMUS

Паллетообмотчики серии OPTIMUS после транспортировки могут требовать сборки отдельных элементов, установки колонны, каретки и подключения разъемов.
После механической сборки проводится проверка привода платформы, движения каретки, датчиков и панели управления.
Далее параметры адаптируются под продукцию заказчика:
  • задается количество нижних и верхних оборотов;
  • регулируется скорость платформы;
  • настраивается движение каретки;
  • выбирается цикл вверх или вверх/вниз;
  • регулируется натяжение пленки;
  • при необходимости создаются отдельные программы для разных паллет.
Такой подход позволяет настроить оборудование не абстрактно «по заводским значениям», а непосредственно под задачи конкретного производства.

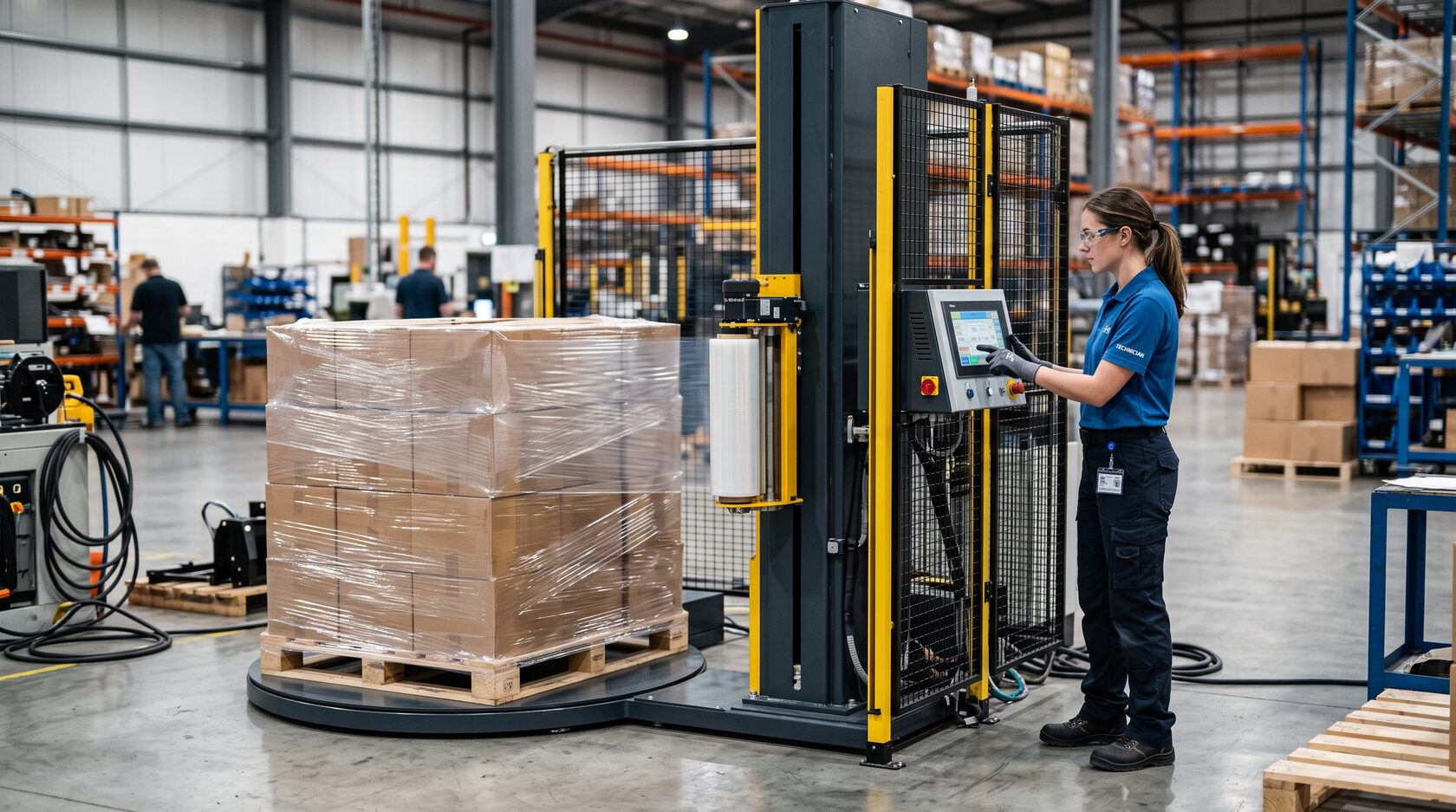

Пусконаладка полуавтоматического паллетообмотчика на производстве

Когда стоит заказывать профессиональный монтаж

Самостоятельная установка относительно простой машины возможна при наличии соответствующей документации и квалифицированного технического персонала.
Профессиональную пусконаладку особенно целесообразно проводить, если:
  • оборудование запускается впервые;
  • машина поставлена в частично разобранном состоянии;
  • используется система престретча;
  • необходимо создать несколько программ упаковки;
  • оборудование интегрируется в технологическую линию;
  • требуется настройка под нестандартный груз;
  • персоналу необходимо обучение;
  • предприятие хочет исключить ошибки при первоначальном запуске.
Специалист не только собирает оборудование, но и проверяет его работу в реальных производственных условиях.

Итоги

Монтаж паллетообмотчика — это не просто установка оборудования на свободное место в цехе или на складе.
Полноценный ввод машины в эксплуатацию включает подготовку площадки, механическую сборку, электрическое подключение, проверку систем безопасности, настройку рабочих параметров и тестирование на реальном грузе.
Особое значение имеют скорость вращения платформы, движение каретки, количество верхних и нижних витков, натяжение и предварительное растяжение стрейч-пленки.
При правильной настройке паллетообмотчик обеспечивает стабильное качество упаковки, надежную фиксацию груза и рациональный расход материала.
Специалисты ПромТрансУпак выполняют монтаж, настройку и пусконаладочные работы для паллетообмотчиков и другого промышленного упаковочного оборудования, а также помогают адаптировать параметры машины под конкретную продукцию и условия предприятия.
