Неисправности паллетоупаковщиков: причины поломок, диагностика и ремонт
Паллетоупаковщики используются для автоматизации упаковки грузов на поддонах стрейч-пленкой. Они обеспечивают равномерную обмотку паллета, стабилизируют груз перед транспортировкой и позволяют снизить расход упаковочного материала по сравнению с ручной упаковкой.
Несмотря на относительно простую конструкцию многих полуавтоматических моделей, паллетообмотчик представляет собой комплекс механических, электрических и электронных узлов. В процессе эксплуатации изнашиваются ролики, ремни, подшипники и приводные элементы, загрязняются датчики, появляются неисправности электродвигателей и системы управления.
Не каждая проблема означает серьезную поломку. Иногда достаточно очистить фотоэлемент или скорректировать настройки, но при повторяющихся сбоях оборудование необходимо диагностировать.
Разберем наиболее распространенные неисправности паллетоупаковщиков и способы их выявления.

Из каких узлов состоит паллетообмотчик

Чтобы определить причину неисправности, полезно понимать основные элементы оборудования.
Типовой паллетообмотчик с поворотным столом включает:
  • поворотную платформу;
  • вертикальную колонну;
  • каретку для стрейч-пленки;
  • механизм подъема и опускания каретки;
  • систему натяжения или престретча пленки;
  • электродвигатель платформы;
  • датчики и фотоэлементы;
  • панель управления;
  • концевые выключатели;
  • электрический шкаф;
  • защитные устройства.
Некоторые модели дополнительно оснащаются автоматической обрезкой пленки, пневматическим или механическим прижимом груза, дистанционным управлением и расширенными программами упаковки.
Неисправность каждого из этих узлов проявляется по-разному, поэтому диагностику удобнее проводить по конкретному симптому.

Паллетообмотчик не включается

Если после нажатия кнопки питания машина не подает признаков работы, сначала необходимо исключить самые простые причины.
Проверяются:
  • подключение кабеля питания;
  • наличие напряжения в сети;
  • автоматический выключатель;
  • аварийная кнопка;
  • предохранители;
  • разъемы;
  • питание панели управления.
Если внешних проблем нет, причиной может быть неисправность внутренней электрической цепи, блока питания, контактора или другого элемента управления.

Перегорел предохранитель

Предохранитель может выйти из строя вследствие перегрузки или короткого замыкания.
Важно не ограничиваться простой заменой элемента. Если новый предохранитель снова перегорает, необходимо определить причину повышенной нагрузки.

Активирована аварийная остановка

На некоторых моделях оборудование не запускается, пока аварийная кнопка находится в нажатом положении.
Это один из первых элементов, который стоит проверить перед более сложной диагностикой.

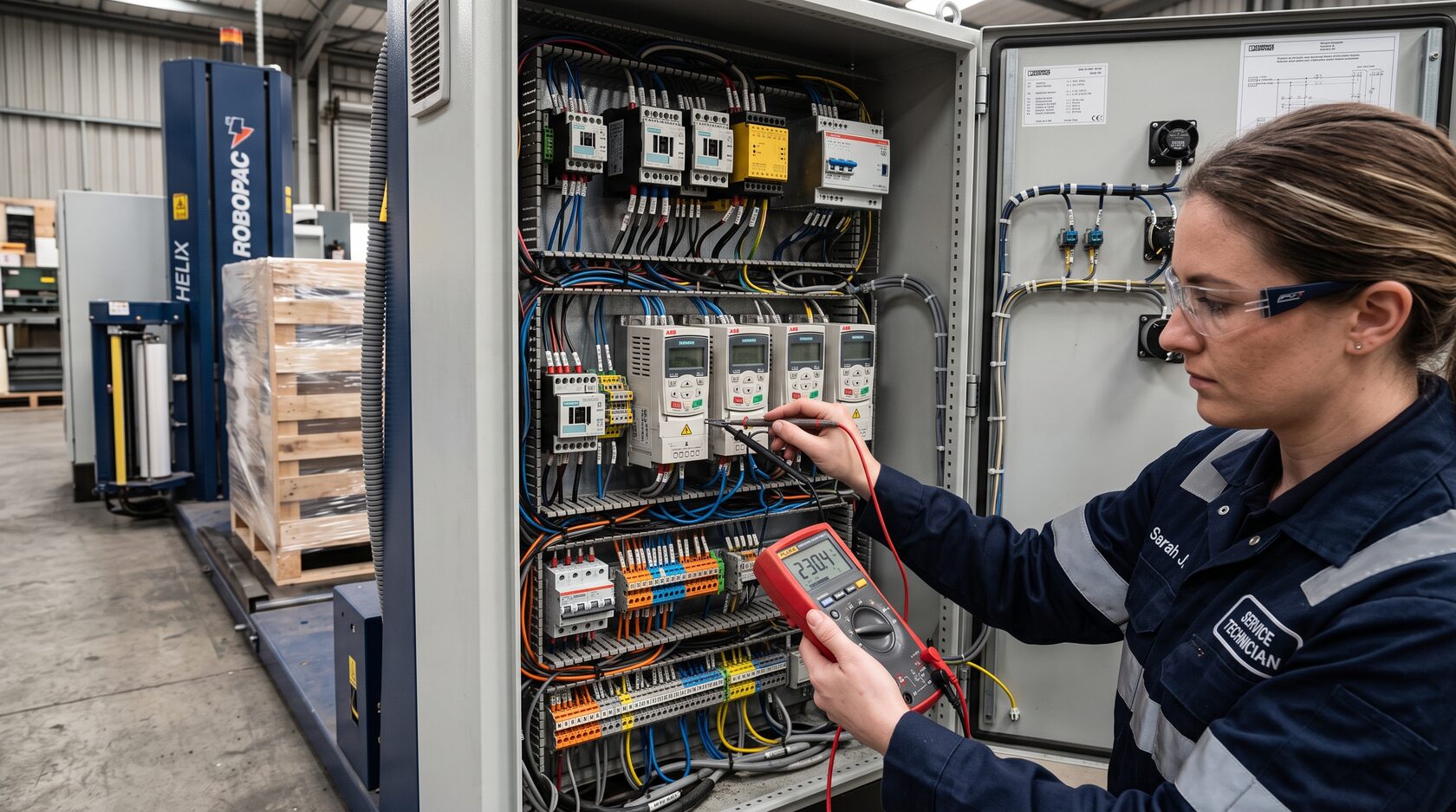

Диагностика электрической системы паллетоупаковщика

Поворотная платформа не вращается

Если панель управления работает, но поворотный стол остается неподвижным, проблема может находиться в приводе платформы.
Возможные причины:
  • неисправность электродвигателя;
  • повреждение мотор-редуктора;
  • ослабление или обрыв приводной цепи;
  • износ ремня;
  • неисправность частотного преобразователя;
  • блокировка системы безопасности;
  • повреждение датчика положения.
Перед ремонтом необходимо проверить, не препятствует ли вращению посторонний предмет.
Если платформа вращается рывками, возможны проблемы с цепью, подшипниками, редуктором или регулировкой скорости.

Платформа вращается слишком медленно или слишком быстро

Скорость вращения обычно регулируется через панель управления или частотный преобразователь.
Если фактическая скорость не соответствует установленному значению, проверяются:
  • настройки программы;
  • потенциометр регулировки;
  • частотный преобразователь;
  • двигатель;
  • механический привод;
  • состояние цепи или ремня.
Нестабильная скорость особенно опасна при упаковке высоких и неустойчивых грузов, поскольку резкие изменения движения могут привести к смещению продукции.

Каретка паллетообмотчика не поднимается

Каретка должна перемещаться по колонне вверх и вниз в соответствии с выбранной программой.
Если она остается в нижнем положении, возможны:
  • неисправность двигателя подъема;
  • обрыв цепи или ремня;
  • повреждение концевого выключателя;
  • проблема с датчиком;
  • механическое заклинивание;
  • неисправность привода;
  • ошибка системы управления.
Сначала необходимо убедиться, что направляющие чистые и движению каретки ничего не препятствует.

Каретка не опускается

Похожая неисправность может возникнуть и при обратном движении.
Проверяются:
  • нижний концевой выключатель;
  • двигатель;
  • цепь или ремень подъема;
  • направляющие;
  • электрические соединения;
  • система управления.
При появлении постороннего шума или рывков эксплуатацию желательно остановить до выявления причины.

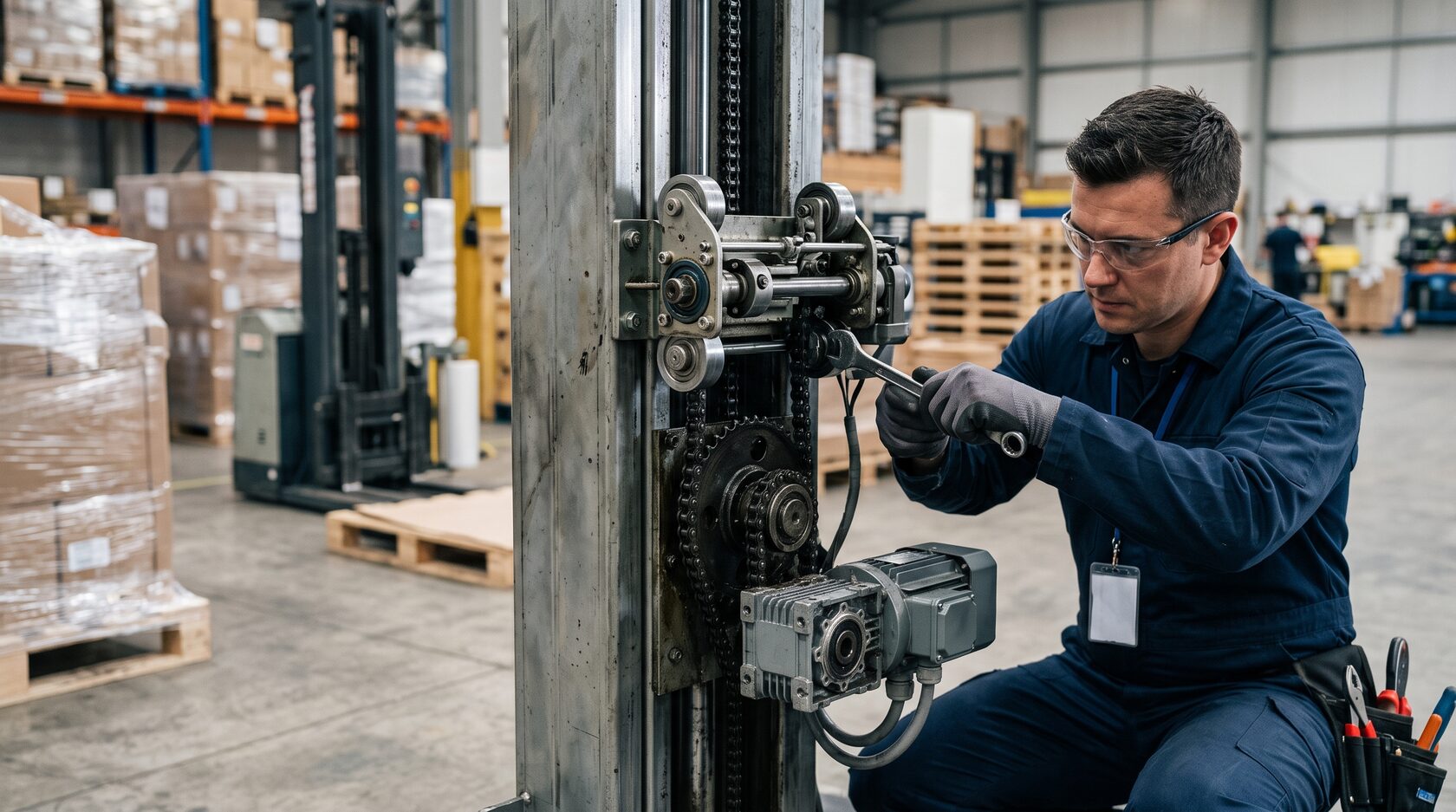

Ремонт механизма подъема каретки паллетообмотчика

Каретка поднимается выше груза и не останавливается

Для определения высоты паллета в большинстве современных машин используется фотоэлектрический датчик.
Если он не распознает верхнюю границу груза, каретка может продолжать подъем до срабатывания верхнего ограничителя.
Основные причины:
  • загрязнение фотоэлемента;
  • неправильное положение датчика;
  • неверная чувствительность;
  • повреждение кабеля;
  • выход фотоэлемента из строя;
  • сложная для распознавания поверхность груза.
Например, очень темная, блестящая или прозрачная упаковка иногда требует корректировки чувствительности датчика.
В первую очередь фотоэлемент следует очистить и проверить его положение.
Если проблема сохраняется, проводится диагностика датчика и управляющей цепи.

Паллетообмотчик неравномерно наматывает стрейч-пленку

Неравномерное распределение пленки может быть связано как с механикой машины, так и с настройками упаковочного цикла.
Проверяются:
  • скорость каретки;
  • скорость вращения платформы;
  • натяжение пленки;
  • заправка пленки в ролики;
  • состояние каретки;
  • характеристики используемого материала.
Если скорость подъема каретки слишком высокая, между витками может появляться недостаточное перекрытие.
Если каретка движется слишком медленно, пленка накладывается чрезмерно плотными слоями, что увеличивает расход материала.

Пленка натягивается слишком слабо

Недостаточное натяжение приводит к тому, что груз остается нестабильным даже после полного цикла упаковки.
Причины могут быть следующими:
  • неправильная настройка натяжения;
  • загрязнение роликов;
  • износ резинового покрытия;
  • неправильная заправка пленки;
  • неисправность электродвигателя каретки;
  • проблема системы престретча;
  • неподходящая стрейч-пленка.
При настройке важно ориентироваться не только на внешний вид упаковки, но и на устойчивость груза.

Паллетообмотчик слишком сильно растягивает пленку

Чрезмерное натяжение также нежелательно.
Оно может привести к:
  • разрыву пленки;
  • деформации коробов;
  • повреждению продукции;
  • повышенной нагрузке на привод;
  • нестабильной работе системы престретча.
Если пленка регулярно рвется во время обмотки, сначала необходимо снизить натяжение и проверить правильность заправки.
Если проблема остается, проводится диагностика каретки и приводных роликов.

Стрейч-пленка постоянно рвется

Разрыв материала не всегда связан с качеством самой пленки.
Необходимо проверить:
  • усилие натяжения;
  • состояние роликов;
  • отсутствие острых кромок;
  • правильность установки рулона;
  • состояние каретки;
  • качество пленки;
  • коэффициент престретча.
Если пленка повреждается примерно в одном и том же месте цикла, это помогает локализовать неисправность.

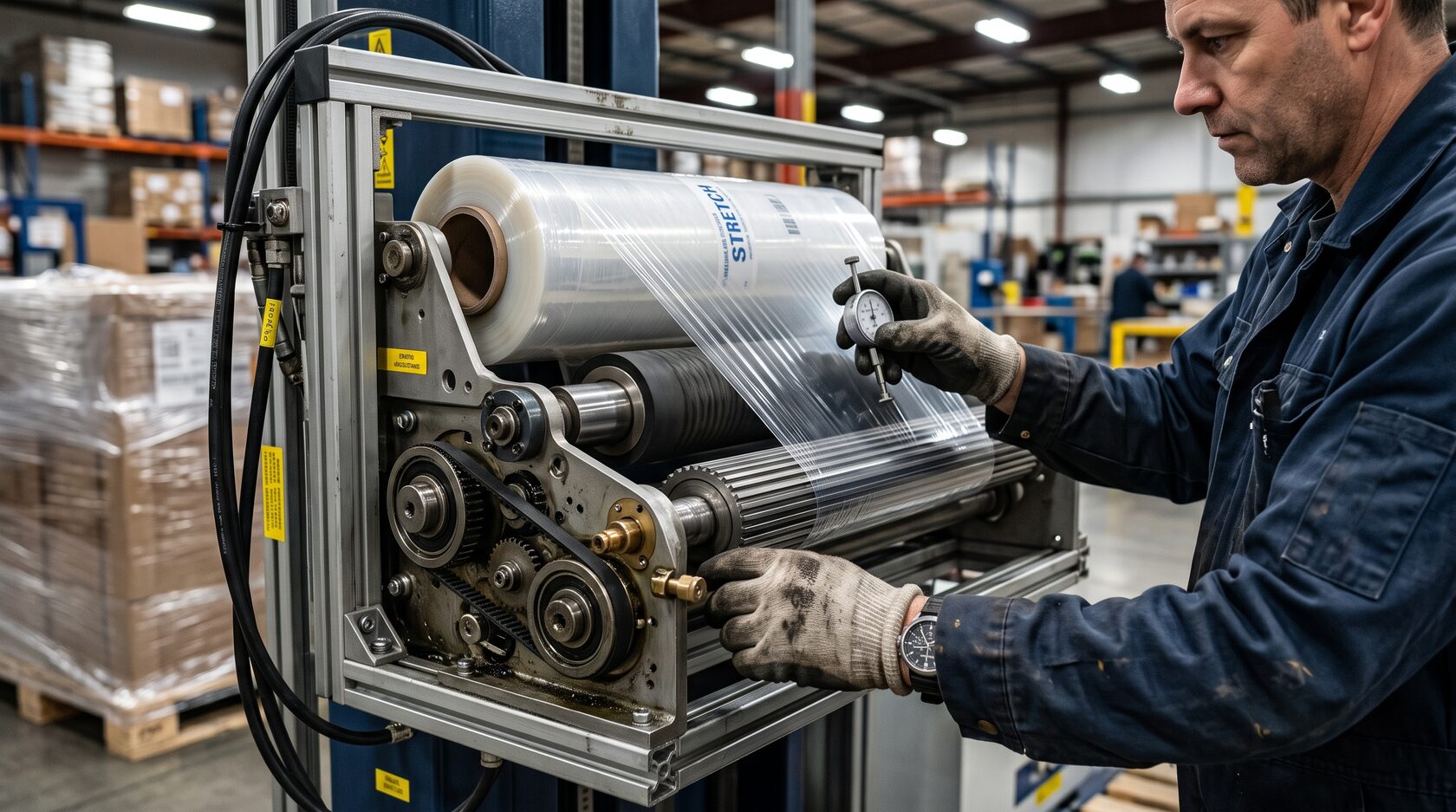

Диагностика каретки и системы натяжения стрейч-пленки паллетообмотчика

Не работает система престретча

Престретч позволяет предварительно растягивать пленку перед нанесением на груз.
Если система перестала работать, расход материала может заметно увеличиться, а натяжение стать нестабильным.
Причины:
  • неисправность электродвигателя каретки;
  • повреждение зубчатой передачи;
  • износ роликов;
  • загрязнение поверхности роликов;
  • ошибка контроллера;
  • повреждение кабеля;
  • неправильные настройки.
Также необходимо проверить, правильно ли пленка проведена через систему роликов.

Фотоэлемент не определяет высоту груза

Датчик высоты — один из наиболее важных элементов автоматического цикла.
Типичные признаки неисправности:
  • каретка поднимается слишком высоко;
  • каретка разворачивается раньше верхней точки;
  • цикл останавливается;
  • машина неправильно определяет высоту паллета.
В первую очередь проверяются чистота датчика и его положение.
Если машина работает с продукцией разного цвета или отражающей упаковкой, может потребоваться изменение чувствительности.

Не работает верхний прижим груза

Некоторые паллетообмотчики оснащаются верхней прижимной плитой, которая стабилизирует легкий или высокий груз во время вращения.
Прижим может иметь пневматический или электромеханический привод.
Если он не опускается, проверяются:
  • питание;
  • управляющий клапан;
  • пневматический цилиндр;
  • давление воздуха;
  • электромагнитный клапан;
  • датчики положения;
  • кабели и разъемы.
Если система пневматическая, необходимо дополнительно проверить герметичность магистралей.
Современные паллетообмотчики действительно могут комплектоваться пневматическим верхним прижимом для стабилизации легких грузов.

Прижим опускается, но не возвращается вверх

В этом случае возможны:
  • заклинивание механизма;
  • неисправность цилиндра;
  • повреждение электромагнитного клапана;
  • отсутствие необходимого давления;
  • механическое препятствие;
  • неисправность датчика положения.
Эксплуатацию машины желательно остановить до устранения проблемы, поскольку неисправный прижим может повредить груз.

Машина останавливается во время цикла

Если паллетоупаковщик начинает упаковку, но периодически останавливается, неисправность может быть сложнее определить.
Причинами становятся:
  • нестабильное питание;
  • срабатывание датчика безопасности;
  • перегрев двигателя;
  • ошибка частотного преобразователя;
  • нарушение контакта;
  • неисправность концевого выключателя;
  • механическое заклинивание;
  • перегрузка привода.
В подобных случаях полезно проверить код ошибки на панели управления, если такая диагностика предусмотрена моделью.
Современные машины могут иметь встроенные системы диагностики, предназначенные для поиска неисправностей и сокращения времени простоя.

Поворотная платформа останавливается не в исходном положении

После завершения упаковочного цикла стол должен останавливаться в определенной позиции.
Если этого не происходит, проверяются:
  • датчик исходного положения;
  • концевой выключатель;
  • торможение двигателя;
  • частотный преобразователь;
  • программные параметры.
Неправильная остановка особенно неудобна при использовании рампы для гидравлической тележки, когда паллет необходимо выводить с платформы в определенном направлении.

Паллетообмотчик издает посторонний шум

Скрип, стук или металлический шум нельзя считать нормальной особенностью оборудования, если раньше машина работала тише.
Возможные причины:
  • износ подшипников;
  • ослабление цепи;
  • повреждение звездочки;
  • нехватка смазки;
  • износ редуктора;
  • неправильное положение каретки;
  • ослабление крепежа.
Появление шума зачастую позволяет обнаружить механическую неисправность еще до полной поломки узла.

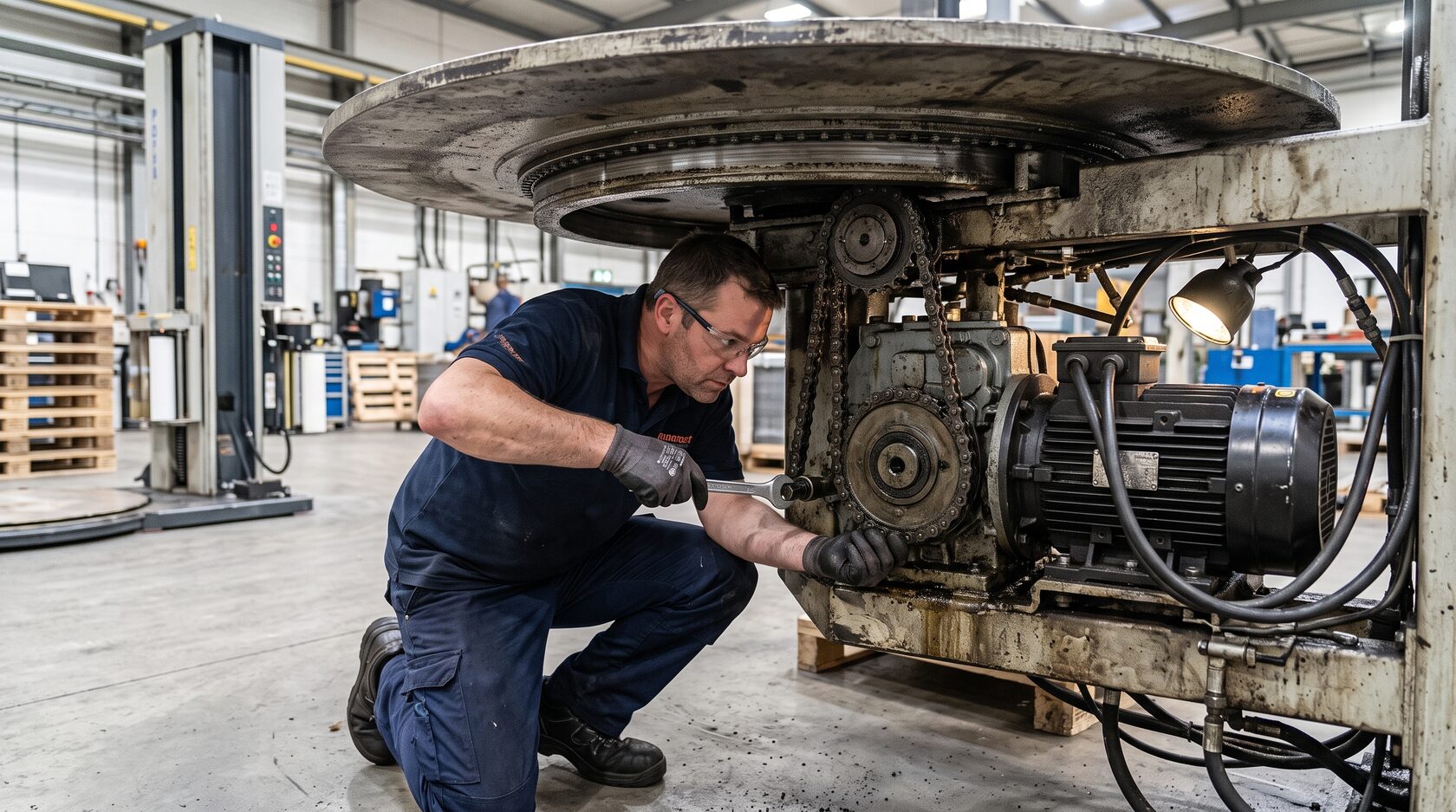

Ремонт привода поворотной платформы паллетообмотчика

Какие запчасти паллетообмотчиков требуют замены чаще всего

Перечень зависит от производителя, конструкции и интенсивности эксплуатации.
При ремонте могут потребоваться:
  • фотоэлементы;
  • концевые выключатели;
  • ролики каретки;
  • приводные ремни;
  • цепи;
  • звездочки;
  • подшипники;
  • электродвигатели;
  • мотор-редукторы;
  • частотные преобразователи;
  • предохранители;
  • кнопки управления;
  • контакторы;
  • датчики;
  • пневматические цилиндры;
  • электромагнитные клапаны;
  • платы управления.
Перед заказом комплектующего желательно определить модель машины и маркировку детали.

Как проводится диагностика паллетообмотчика

Правильная диагностика выполняется последовательно.

1. Проверка электропитания

Контролируются сеть, кабели, защитная автоматика и питание компонентов.

2. Внешний осмотр

Проверяются:
  • крепления;
  • кабели;
  • цепи;
  • ремни;
  • ролики;
  • посторонние предметы;
  • механические повреждения.

3. Проверка поворотной платформы

Оцениваются двигатель, редуктор, привод и плавность вращения.

4. Проверка каретки

Контролируются перемещение по колонне, система натяжения и престретч.

5. Проверка датчиков

Особое внимание уделяется фотоэлементу определения высоты, датчикам положения и концевым выключателям.

6. Проверка управляющей системы

Проверяются программы, параметры скорости и возможные коды ошибок.

7. Тестовая упаковка

После устранения неисправности желательно выполнить несколько циклов на реальном грузе.
Это позволяет проверить работу машины именно в тех условиях, в которых она используется на предприятии.

Что оператор может проверить самостоятельно

Без разборки оборудования можно проверить:
  • подключено ли питание;
  • не нажата ли аварийная кнопка;
  • чистый ли фотоэлемент;
  • правильно ли заправлена пленка;
  • нет ли препятствий на платформе;
  • правильно ли выбрана программа;
  • соответствует ли натяжение текущему грузу;
  • нет ли видимых повреждений кабелей.
Если проблема связана с электрическим шкафом, двигателем, приводом или внутренними механизмами, дальнейшую диагностику должен выполнять квалифицированный специалист.

Когда необходим профессиональный ремонт

Обращение в сервис желательно не откладывать, если:
  • машина регулярно останавливается;
  • платформа вращается рывками;
  • каретка заклинивает;
  • появляются электрические ошибки;
  • перегорают предохранители;
  • не работает престретч;
  • датчики перестали корректно реагировать;
  • слышен сильный механический шум;
  • оборудование не выполняет полный цикл.
Использование машины с развивающейся неисправностью может привести к повреждению связанных узлов и увеличению стоимости ремонта.

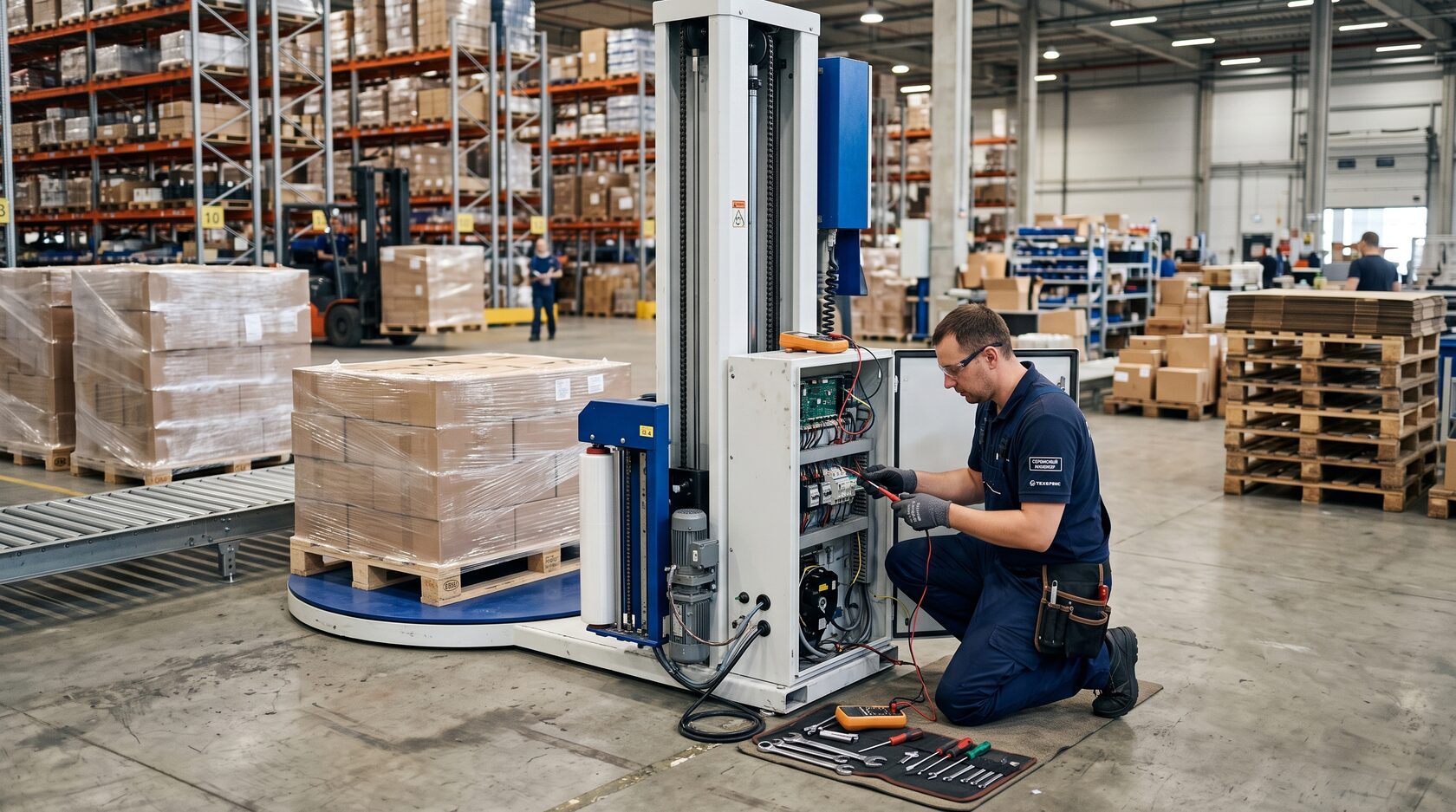

Ремонт паллетоупаковщика сервисным инженером на предприятии

Почему важно регулярно обслуживать паллетоупаковщик

Профилактическое обслуживание позволяет выявлять износ до появления серьезных неисправностей.
Во время технического обслуживания рекомендуется проверять:
  • цепи и ремни;
  • состояние роликов;
  • подшипники;
  • крепления;
  • датчики;
  • фотоэлементы;
  • состояние кабелей;
  • привод платформы;
  • механизм каретки;
  • систему престретча;
  • пневматику;
  • аварийные устройства.
Загрязненные датчики необходимо очищать, механические узлы — обслуживать в соответствии с регламентом производителя.
Профилактика особенно важна на предприятиях с высокой загрузкой, где остановка упаковочного участка приводит к задержкам всей логистической цепочки.

Запчасти для паллетообмотчиков

Неисправную деталь важно подбирать по конкретной модели оборудования.
Внешне одинаковые компоненты могут отличаться:
  • напряжением;
  • мощностью;
  • посадочными размерами;
  • типом подключения;
  • передаточным отношением;
  • характеристиками датчика;
  • рабочим диапазоном.
Поэтому для подбора желательно предоставить:
  • производителя;
  • модель паллетообмотчика;
  • маркировку детали;
  • фотографию;
  • размеры;
  • описание неисправности.
Специалисты ПромТрансУпак помогают подобрать оригинальные и совместимые запчасти для паллетообмотчиков различных производителей.

Ремонтировать паллетообмотчик или покупать новый

Большинство типовых неисправностей не требует замены всей машины.
Ремонт обычно оправдан при выходе из строя:
  • датчиков;
  • роликов;
  • цепей;
  • ремней;
  • двигателя;
  • редуктора;
  • элементов каретки;
  • электроники;
  • пневматических компонентов.
О покупке нового оборудования стоит задуматься, если машина имеет критический общий износ, необходимые запчасти отсутствуют либо стоимость восстановления сопоставима с приобретением более производительной модели.
Определить это рациональнее после полноценной диагностики.

Итоги

Неисправности паллетоупаковщика чаще всего проявляются достаточно характерно.
Если оборудование не включается, проверяются питание и защитные элементы. При проблемах с вращением диагностируется привод поворотной платформы. Если каретка работает некорректно — проверяются двигатель подъема, направляющие, цепь и датчики. Неравномерная упаковка обычно требует проверки натяжения пленки, скорости движения и системы престретча.
Особое внимание стоит уделять фотоэлементам и концевым выключателям: загрязнение или неправильное положение небольшого датчика способно нарушить весь автоматический цикл.
Своевременная диагностика позволяет устранить неисправность до того, как она приведет к повреждению более дорогостоящих элементов.
ПромТрансУпак выполняет диагностику, техническое обслуживание и ремонт паллетообмотчиков, а также помогает подобрать запчасти для различных моделей упаковочного оборудования.
10.08.2026
