{{code}}Типичные неисправности термоусадочных машин: причины и диагностика
Неисправности термоусадочных машин проявляются по-разному: пленка плохо запаивается, шов рвется, упаковка усаживается неравномерно, камера не нагревается, крышка работает неправильно или оборудование останавливает цикл. Правильная диагностика начинается не с замены первой подозрительной детали, а с определения конкретного симптома и типа машины.
Камерные термоусадочные машины, L-образные запайщики с термотоннелем и автоматические упаковочные линии устроены по-разному. Например, камерные SMIPACK серии S выполняют запайку и термоусадку в одном рабочем цикле, тогда как машины серии FP используют отдельный L-образный запайщик и могут работать совместно с термотоннелем. Поэтому один и тот же дефект упаковки у них может иметь разные причины.
На практике удобнее рассматривать неисправности по схеме:
симптом → возможные причины → безопасные проверки → необходимость сервисного ремонта.
Какие узлы термоусадочной машины влияют на качество упаковки
Набор компонентов зависит от конкретного оборудования, но большинство термоусадочных систем включает несколько функциональных групп.
У камерной машины это могут быть:
- запаечный узел;
- рабочая камера;
- нагреватели;
- система циркуляции горячего воздуха;
- крышка или колпак;
- механизм подъема и фиксации крышки;
- датчики температуры;
- электронная система управления;
- элементы подачи и перфорации пленки.
У связки «L-запайщик + термотоннель» дополнительно появляются транспортер, отдельный тоннель нагрева, система циркуляции воздуха, электроприводы конвейеров и собственные системы регулирования температуры.
Современные машины могут контролировать температуру запайки, температуру камеры, продолжительность усадки, задержку начала усадки и другие параметры через электронную систему управления. Например, такой набор регулировок используется в камерных SMIPACK S560.
Поэтому прежде чем разбирать машину, необходимо исключить ошибку настройки или неправильный подбор пленки.
Пленка плохо запаивается или шов получается неполным
Один из самых распространенных симптомов — пленка соединяется только на части длины шва либо отдельные участки остаются незапаянными.
Вероятные причины:
- загрязнение запаечного элемента;
- повреждение PTFE-покрытия;
- износ силиконовой или другой ответной поверхности;
- недостаточная температура или энергия запайки;
- недостаточное или неравномерное прижатие;
- повреждение запаечного элемента;
- пленка неподходящего типа или толщины;
- складка пленки непосредственно в зоне запайки.
У современных L-sealer и камерных машин параметры запайки обычно регулируются. Например, SMIPACK прямо предусматривает регулировку температуры запайки в системах управления серий SL, S и FP.

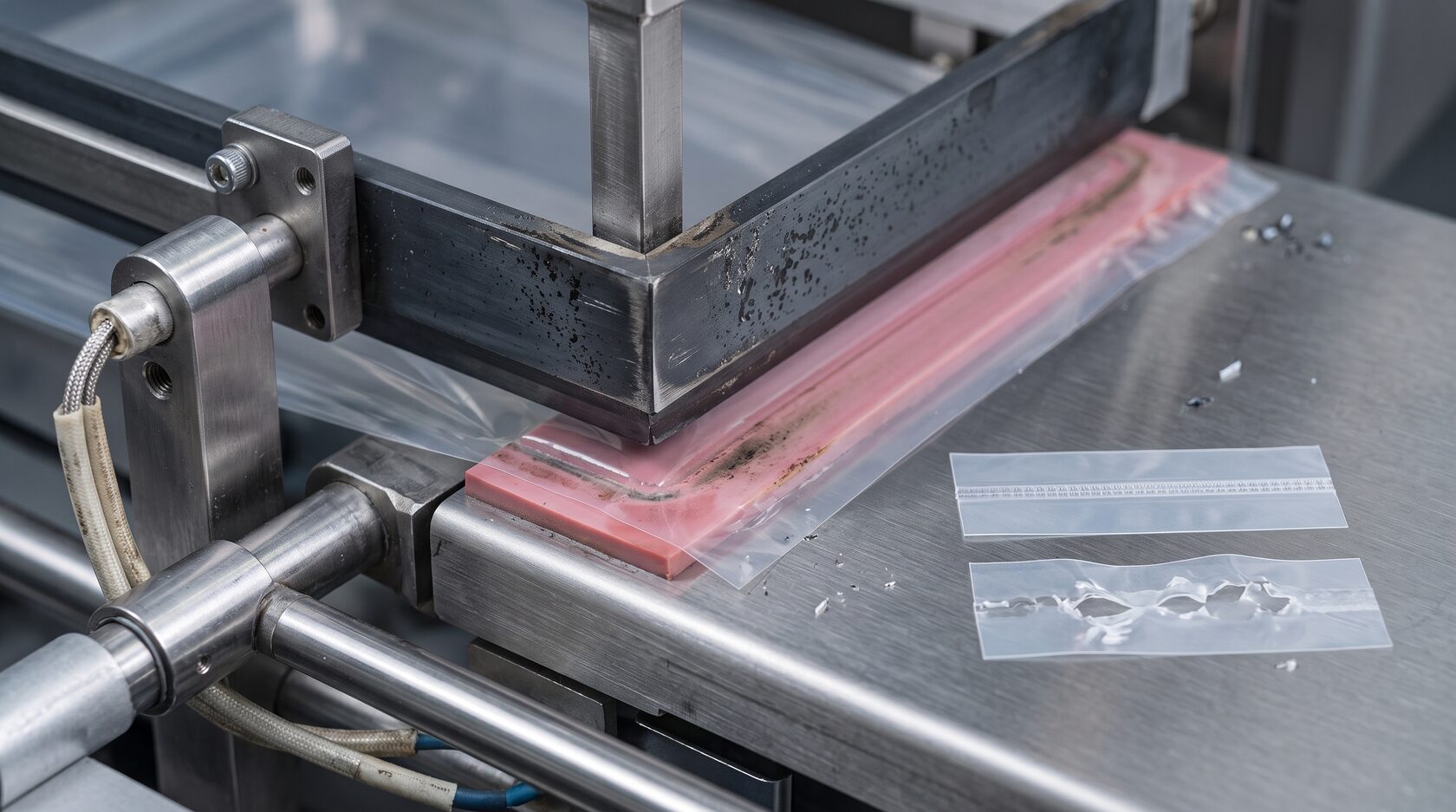

Что проверить
Сначала следует визуально осмотреть поверхность запаечного узла после безопасного отключения и охлаждения машины.
Необходимо обратить внимание на:
- остатки расплавленного полимера;
- повреждение защитной ленты или покрытия;
- прогары;
- деформацию запаечной планки;
- состояние ответной силиконовой поверхности;
- равномерность прижатия по всей длине.
После этого проверяют настройки программы и соответствие пленки требованиям конкретной машины.
Например, SMIPACK SL45 рассчитана на PVC и полиолефиновые пленки определенного диапазона толщины, тогда как оборудование серии FP дополнительно может работать с полиэтиленом. Это показывает, почему нельзя считать любой термоусадочный материал совместимым с любой машиной.
Запаечный шов легко расходится после упаковки
Слабый шов не всегда означает, что нужно просто увеличить температуру.
Проблему могут вызывать:
- недостаточная энергия запайки;
- слишком короткий цикл;
- загрязненная поверхность;
- нарушение прижатия;
- неподходящий материал;
- чрезмерное натяжение пленки в зоне шва;
- слишком высокая нагрузка на шов во время последующей усадки.
Если пленка чрезмерно натянута еще до запайки, после термоусадки напряжение может дополнительно увеличиться и слабое соединение разойдется.
Почему нельзя просто увеличивать время запайки
Чрезмерный нагрев тоже ухудшает результат. Пленка может истончаться, прожигаться или становиться хрупкой возле шва.
Поэтому корректная настройка заключается в подборе режима под конкретную пленку, а не в установке максимального времени или температуры.
Современные машины именно поэтому позволяют сохранять несколько программ для различной продукции и материала. Например, SMIPACK S560 поддерживает до десяти рабочих циклов с отдельными параметрами.
Пленка не отрезается или отрез получается неровным
Запаечный узел некоторых машин одновременно формирует шов и отделяет излишек пленки.
Если материал приходится отрывать вручную либо линия реза получается неровной, причины могут быть связаны с:
- загрязнением рабочей кромки;
- износом запаечно-режущего элемента;
- повреждением PTFE-покрытия;
- недостаточной температурой;
- неравномерным прижатием;
- повреждением ответной поверхности;
- неправильной установкой пленки.
У ряда современных машин применяется PTFE-покрытый запаечный нож. Такая конструкция используется, например, у SMIPACK SL45, S560 и автоматических Minipack PRATIKA.
В старой статье загрязнение ножа справедливо рассматривалось как одна из возможных причин, но далеко не единственная.
Пленка прожигается в зоне запайки
Если вместо ровного шва образуется отверстие, чрезмерно тонкая полоса или полностью отрывается край пленки, следует проверить режим запайки.
Возможные причины:
- слишком высокая температура;
- чрезмерная продолжительность нагрева;
- повреждение защитного PTFE-покрытия;
- несоответствие пленки выбранному режиму;
- локальный перегрев запаечного элемента;
- неравномерное прижатие.
Особенно показателен дефект, который всегда возникает в одном и том же месте. В этом случае причиной может быть локальное повреждение рабочей поверхности, а не общая настройка программы.
Пленка плохо усаживается
Еще одна типичная проблема — пакет запаян нормально, но после термообработки остается рыхлым, со складками или практически не уменьшается в размерах.
Первым делом необходимо разделить три группы причин:
- неправильные параметры процесса;
- неподходящая или неправильно установленная пленка;
- неисправность системы нагрева или циркуляции воздуха.

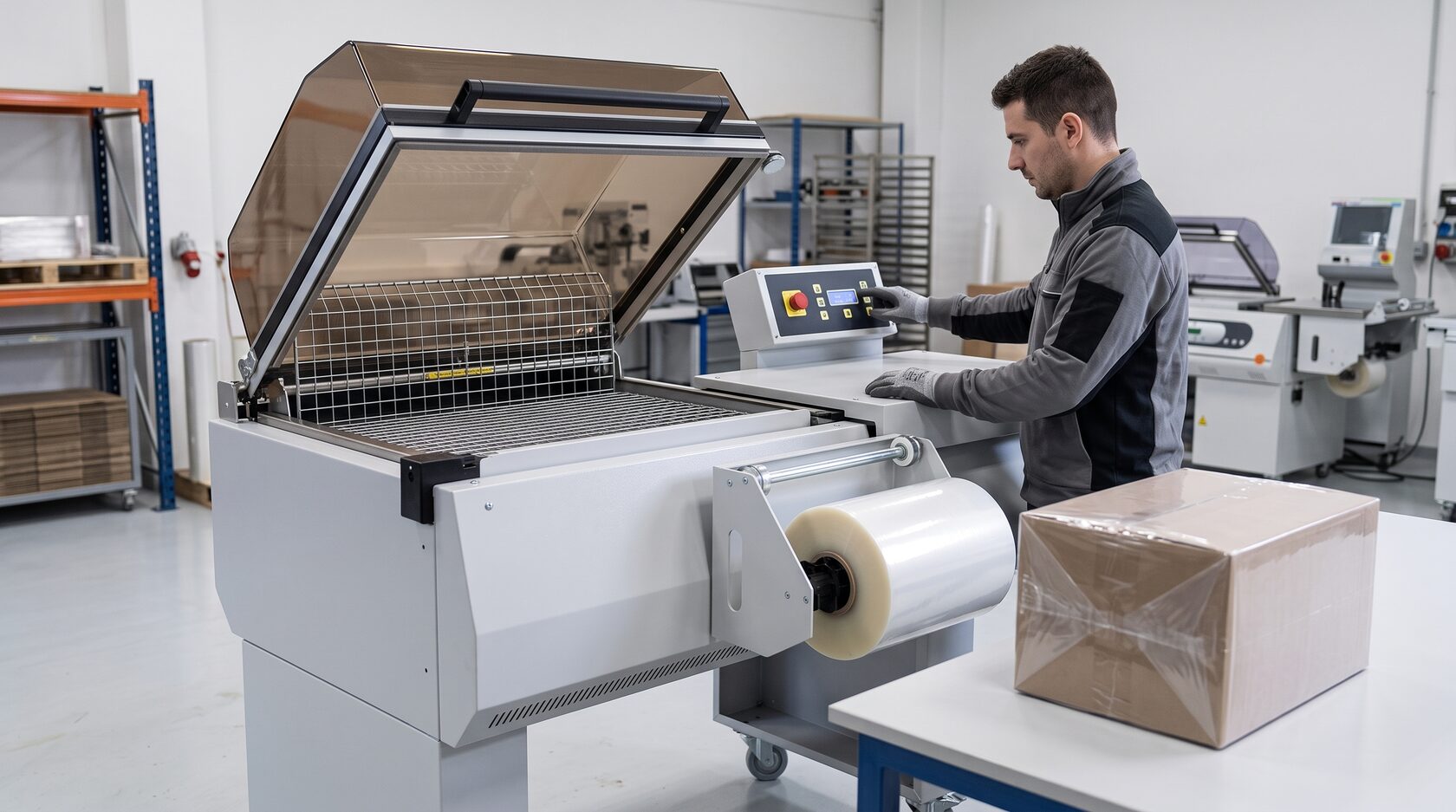

В камерных машинах оператор обычно может регулировать температуру камеры и продолжительность усадки. Такую возможность предусматривают, например, SMIPACK SL45 и S560.
У отдельных термотоннелей регулировка становится еще сложнее. Например, Minipack TUNNEL 50 TWIN имеет две независимо регулируемые температурные камеры и регулируемые воздушные дефлекторы.
Следовательно, универсальная рекомендация вроде «поставить 180 °C» технически неправильна.
Что проверить
Следует проверить:
- выбранную программу;
- фактическую температуру;
- продолжительность воздействия;
- соответствие пленки процессу термоусадки;
- загрузку камеры или тоннеля;
- расположение продукта;
- направление и интенсивность воздушного потока;
- состояние нагревательных элементов.
Если температура на дисплее повышается нормально, но пленка практически не реагирует, причина может находиться не только в нагревателях. Возможны проблемы с циркуляцией воздуха или неверно выбранный материал.

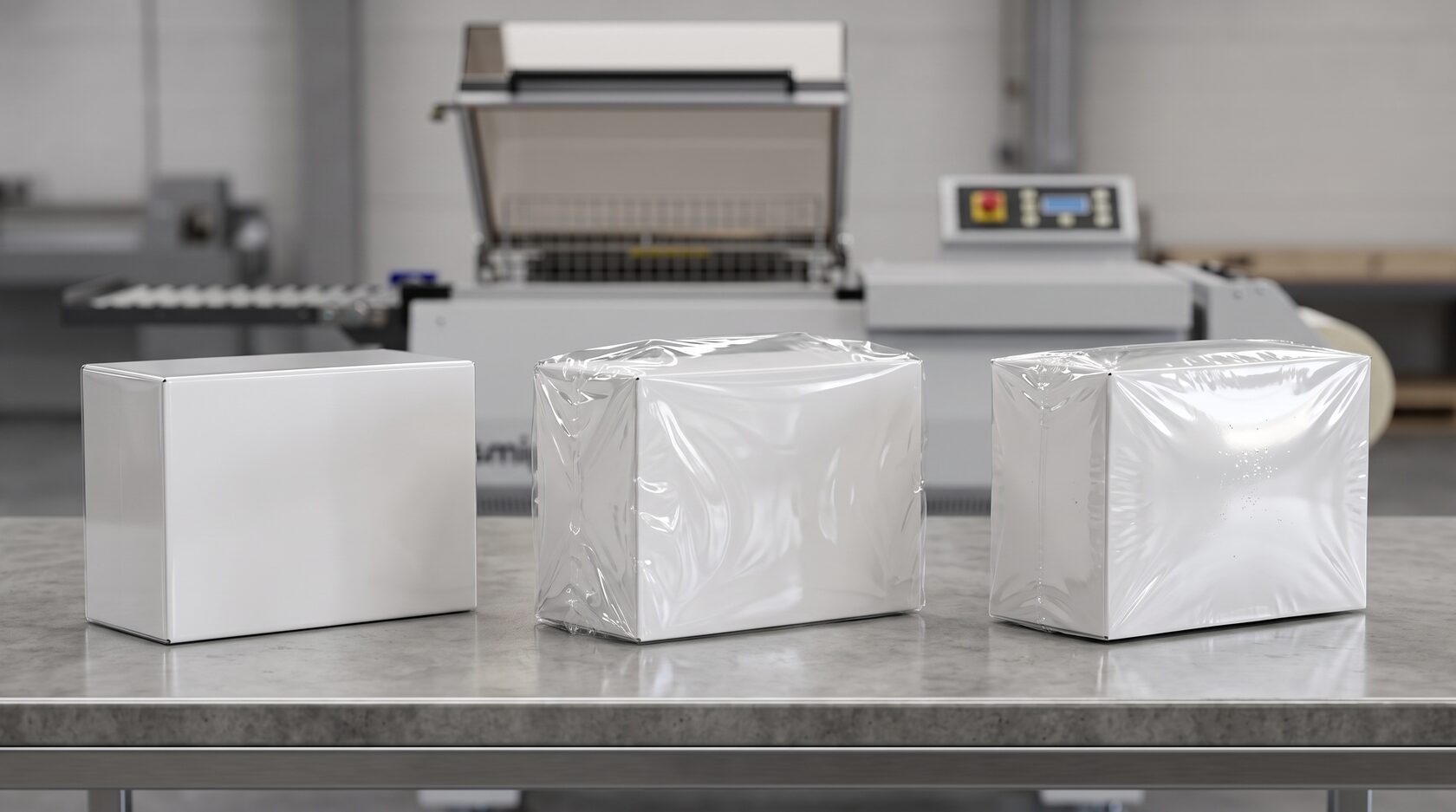

Термоусадка получается неравномерной
Иногда одна сторона упаковки выглядит нормально, а на другой остаются крупные складки.
Такой симптом особенно характерен для проблем с распределением горячего воздуха.
Причины могут включать:
- нарушение циркуляции;
- загрязнение воздушных каналов;
- неправильное положение дефлекторов;
- неисправность вентилятора;
- неравномерный нагрев;
- неправильное положение изделия;
- чрезмерно плотное размещение продукции;
- несоответствие размеров упаковки рабочей зоне.
Современные термотоннели используют управляемые воздушные потоки. Например, Minipack TUNNEL 50 TWIN оснащается регулируемыми двойными воздушными дефлекторами именно для управления воздействием горячего воздуха на продукт.
Если дефект постоянно появляется с одной стороны независимо от товара, это веский повод проверять саму систему распределения тепла.
Пленка перегревается, рвется или деформируется
Обратная ситуация — усадка происходит слишком интенсивно.
Пленка может:
- прожигаться;
- разрываться;
- чрезмерно стягивать продукт;
- деформировать мягкую упаковку;
- образовывать некрасивые отверстия или складки.
Причины:
- слишком высокая температура;
- чрезмерное время усадки;
- слишком медленное прохождение тоннеля;
- использование слишком чувствительной пленки;
- неправильное направление горячего воздуха.
У туннельных систем необходимо учитывать взаимосвязь температуры, воздушного потока и скорости транспортера. Поэтому изменение только одного параметра может не решить проблему.

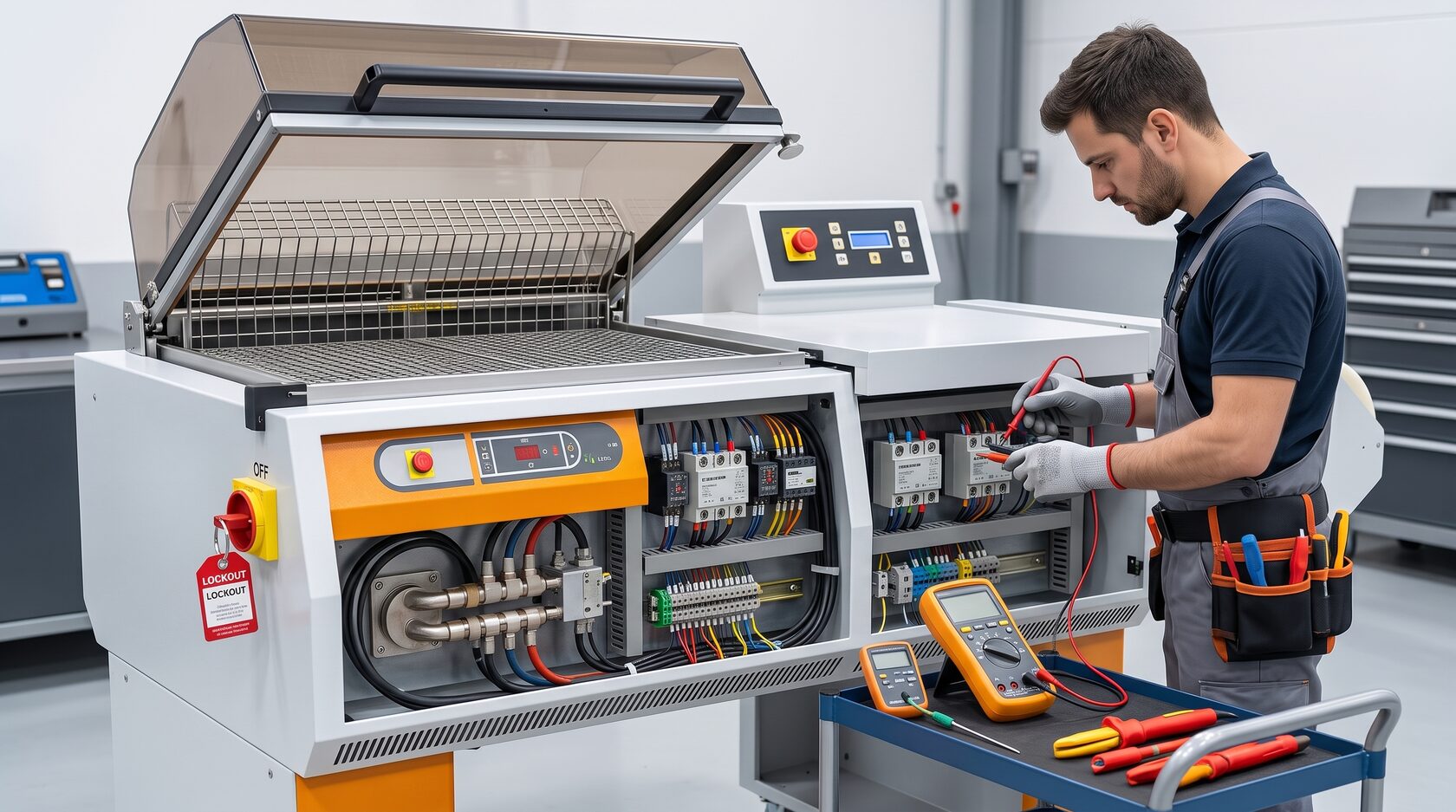

Камера не нагревается
Если машина запускается, но температура не повышается, круг возможных причин уже относится преимущественно к электрической и тепловой части.
Это могут быть:
- неисправность нагревательного элемента;
- повреждение цепи питания нагревателя;
- неисправность силового реле;
- проблема температурного датчика;
- неисправность контроллера;
- срабатывание системы защиты;
- нарушение электрического соединения.
В профессиональных машинах для коммутации нагревательных и других нагрузок могут применяться твердотельные реле. Например, SMIPACK использует solid-state relays в сериях SL, S и FP. В серии FP силовая часть выполнена модульной, чтобы при неисправности можно было заменить конкретный поврежденный модуль.
На старом сайте ПромТрансУпак среди реально встречавшихся при ремонте неисправностей также упоминается перегорание ТЭНа камеры или термотоннеля.
Что можно проверить оператору
Без разборки силовой части можно проверить:
- выбранную программу;
- установленную температуру;
- отображаемые ошибки;
- срабатывание аварийной остановки;
- очевидные внешние повреждения;
- наличие штатного питания.
Проверку ТЭНов, реле, проводки, датчиков и силовых цепей должен выполнять квалифицированный специалист после безопасного отключения оборудования.
Машина нагревается слишком долго
Увеличившееся время выхода на рабочую температуру может быть первым признаком проблемы еще до полного отказа нагрева.
Возможные причины:
- частичный отказ нагревателей;
- ухудшение электрических соединений;
- проблема с питающей сетью;
- нарушение работы вентиляции;
- теплопотери из-за повреждений камеры;
- некорректные показания температурного датчика.
Если оборудование всегда выходило на рабочий режим заметно быстрее, а изменение произошло без замены пленки или программы, это повод провести диагностику.
При этом сравнивать время прогрева разных моделей некорректно: мощность, объем камеры, конструкция нагревателей и алгоритм управления существенно различаются.
Температура нестабильна
При неисправности системы регулирования оборудование может то недогреваться, то перегреваться.
Возможные причины:
- неисправность температурного датчика;
- нестабильный контакт в цепи;
- повреждение силового реле;
- неисправность контроллера;
- проблема нагревателей;
- неправильная циркуляция воздуха.
Для диагностики важно сравнивать не только значение на дисплее, но и реальное поведение упаковки.
Если контроллер показывает стабильную температуру, а результат термоусадки резко меняется от цикла к циклу, необходимо проверить и остальные элементы тепловой системы.
Вентилятор не работает или появился посторонний шум
В камерных машинах и термотоннелях циркуляция горячего воздуха влияет непосредственно на равномерность усадки.
Признаки неисправности:
- необычный гул;
- скрежет;
- вибрация;
- снижение воздушного потока;
- вентилятор периодически останавливается;
- одна часть камеры нагревает продукт заметно сильнее другой.
Причиной могут быть загрязнение, износ подшипников двигателя, нарушение крепления, повреждение крыльчатки или электрическая неисправность привода.
Продолжать эксплуатацию при сильной вибрации или металлическом шуме нежелательно — механическое повреждение может прогрессировать.
Крышка камерной машины не остается открытой
Эта неисправность относится именно к камерному оборудованию с подъемным колпаком и не характерна для всех термоусадочных машин.
В конструкции подобных аппаратов используются механизмы компенсации массы крышки. На некоторых моделях в них применяются торсионные элементы.
На практике ПромТрансУпак действительно отмечает среди неисправностей камерных машин люфт крышки и поломку торсионной пружины.
Если крышка:
- резко падает;
- плохо удерживается;
- стала заметно тяжелее подниматься;
- перекошена;
- имеет значительный люфт,
необходимо проверить механизм подъема и крепления.
Старая статья рекомендовала затягивать регулировочный винт как универсальный способ решения. Такой совет слишком конкретен: конструкция механизма зависит от модели. Регулировку следует выполнять только по технической документации конкретной машины.
Крышка не фиксируется во время цикла
У камерных машин существует и противоположный симптом: крышка закрывается, но не удерживается в рабочем положении.
Некоторые аппараты используют электромагнитное удержание колпака. Например, SMIPACK SL45 и S560 оснащаются электромагнитом удержания и автоматическим освобождением крышки после завершения цикла.
Поэтому причины могут быть связаны не только с механикой, но и с:
- электромагнитом;
- датчиком положения;
- цепью управления;
- параметрами программы;
- системой безопасности.
Если машина самопроизвольно освобождает крышку до окончания установленного цикла, эксплуатацию следует прекратить до диагностики.
Крышка не открывается после завершения цикла
Если установленное время прошло, но колпак остается закрытым, возможны:
- неисправность механизма освобождения;
- проблема электромагнита;
- отказ датчика;
- ошибка системы управления;
- механическое заклинивание.
Не следует пытаться открывать крышку значительным усилием, пока камера горячая и машина находится под напряжением.
Современные машины предусматривают контролируемое автоматическое освобождение. У SMIPACK серии S оператор также может настраивать задержку открытия колпака через систему управления.
Машина не запускает цикл
Если оборудование включено, но рабочий процесс не начинается, это не обязательно означает неисправность контроллера.
Современные упаковочные машины используют несколько защитных условий запуска.
Необходимо проверить:
- закрыты ли защитные элементы;
- не активирована ли аварийная остановка;
- нет ли сообщения об ошибке;
- правильно ли установлен режим работы;
- выполнены ли условия запуска;
- срабатывает ли датчик положения крышки или запаечного узла.
Например, Minipack REPLAY 85 EVO имеет отдельный контроль безопасности запаечного ножа, а автоматические машины используют дополнительные системы контроля положения механизмов.
Отключать или механически обходить защитные датчики для проверки машины нельзя.

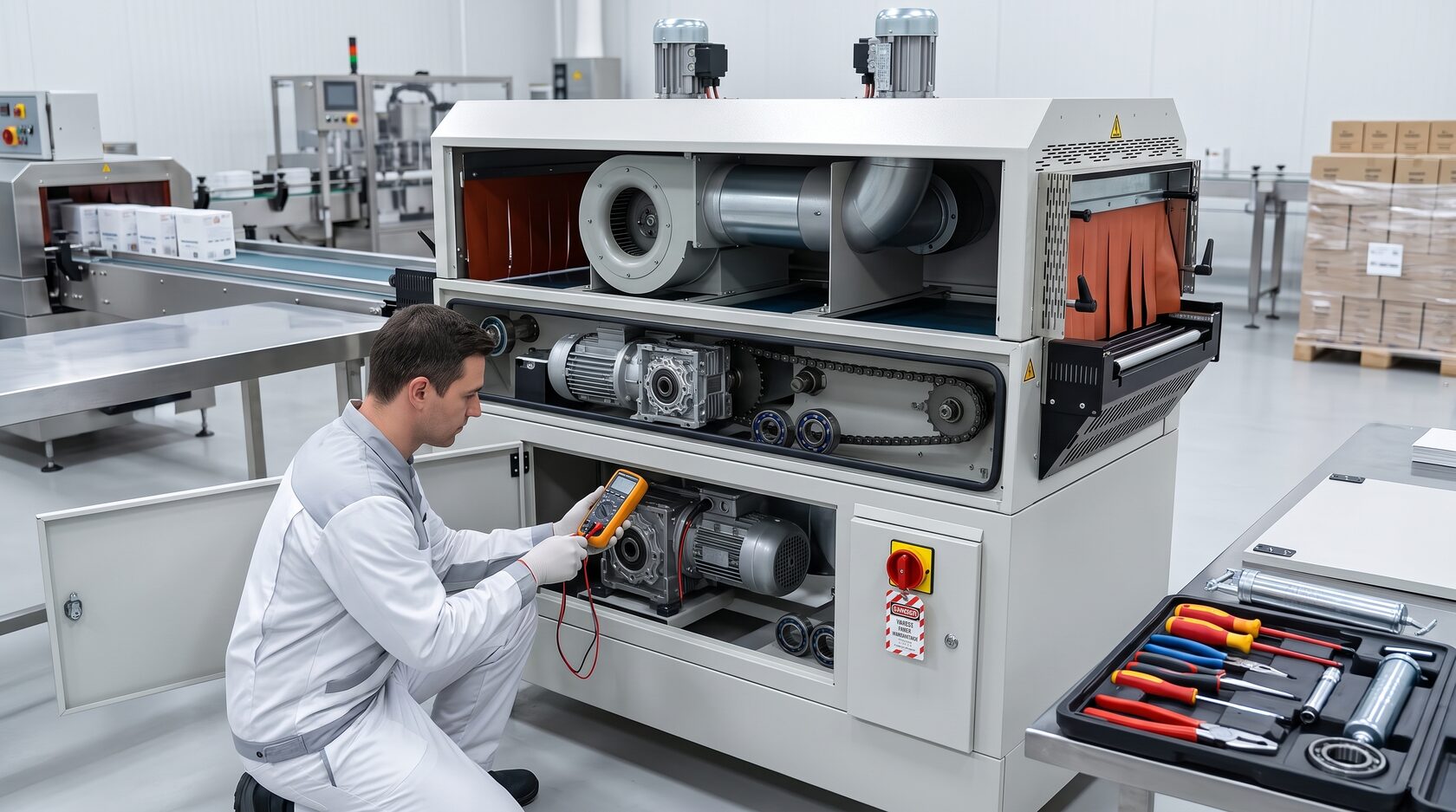

Транспортер термотоннеля не движется
У термотоннелей появляется отдельная группа неисправностей транспортной системы.
Симптомы:
- конвейер полностью остановился;
- лента идет рывками;
- скорость плавает;
- транспортер уводит в сторону;
- появляется посторонний звук;
- материал проскальзывает.
Причины могут находиться в:
- приводном двигателе;
- редукторе;
- цепной или другой передаче;
- подшипниках;
- системе регулирования скорости;
- натяжении транспортирующего элемента;
- электронной системе управления.
Конструкции транспортеров различаются. Например, термотоннели Minipack предусматривают собственную систему транспортировки и в некоторых моделях возможность вращения роликов в процессе прохождения продукта через камеру.
Поэтому натяжение, привод и регулировка должны выполняться по документации конкретного тоннеля.
Перфоратор пленки перестал работать нормально
На некоторых термоусадочных машинах используются устройства микроперфорации пленки.
Небольшие отверстия помогают воздуху выходить из упаковки во время усадки. Без этого пакет может неправильно принимать форму.
Признаки проблемы:
- пленка перестала перфорироваться;
- отверстия появляются неравномерно;
- ролик проскальзывает;
- пленка повреждается сильнее необходимого;
- появляется люфт механизма.
На сайте ПромТрансУпак среди фактических сервисных неисправностей камерного оборудования упоминается износ ролика и резинового вала перфорации.
У Minipack REPLAY 85 EVO также предусмотрена работа с микроперфорированной пленкой, что подтверждает использование такой технологии в современном термоусадочном процессе.
Пленка неправильно подается или постоянно смещается
Если рулон разматывается с перекосом, причины не обязательно находятся в запайщике.
Следует проверить:
- правильность установки рулона;
- положение направляющих;
- состояние валов;
- сопротивление разматыванию;
- центровку пленки;
- загрязнение роликов;
- соответствие ширины рулона конструкции машины.
Некоторые современные машины специально предусматривают независимое положение площадки продукта и держателя рулона, чтобы точнее адаптировать пленку к размеру упаковки. Такая конструкция используется, например, SMIPACK SL и FP.
Какие неисправности можно определить по внешним симптомам
Для первичной диагностики полезно сопоставить наблюдаемый дефект с узлами, которые на него влияют.
Это не таблица «точного ремонта по симптомам». Один дефект может иметь несколько причин, поэтому окончательное решение принимается после диагностики.
Ошибки настройки, которые принимают за неисправность
Далеко не каждый плохой пакет означает поломку машины.
Перед ремонтом стоит проверить технологическую настройку.
Неправильная температура
Слишком низкая температура приводит к недостаточной усадке, слишком высокая — к перегреву материала.
При этом универсального значения температуры нет: оно зависит от пленки, машины, изделия и продолжительности воздействия.
Неправильное время усадки
Даже при подходящей температуре недостаточное время может оставить складки, а чрезмерное — вызвать перегрев.
Неправильный режим запайки
Одинаковая настройка может давать разный результат на пленках разной толщины и состава.
Неподходящая пленка
Разные модели оборудования допускают разные материалы. Например, SMIPACK SL45 рассчитана на PVC и полиолефиновые пленки, а FP может дополнительно работать с PE.
Неправильное положение изделия
Если продукт расположен слишком близко к одной стороне камеры или перекрывает нормальный воздушный поток, термоусадка может быть неравномерной даже при полностью исправной машине.
Когда машину нужно остановить и вызвать специалиста
Продолжать работу не следует, если неисправность связана с безопасностью или может привести к вторичному повреждению оборудования.
К таким ситуациям относятся:
- запах перегретой изоляции;
- дым;
- искрение;
- многократное отключение защиты;
- поврежденная электропроводка;
- сильная вибрация вентилятора или привода;
- заклинивание механизма;
- самопроизвольное движение машины;
- падение тяжелой крышки;
- повреждение защитных датчиков;
- нестабильный или неконтролируемый нагрев;
- аварийные сообщения, которые повторяются после штатного перезапуска.
Для современных машин производители предусматривают встроенную диагностику. Например, troubleshooting входит непосредственно в систему управления SMIPACK SL, S и FP.
Код ошибки или сообщение на дисплее желательно записать до отключения машины — это ускоряет дальнейшую диагностику.
Что можно обслуживать профилактически
Профилактика уменьшает риск внезапной остановки оборудования, но состав работ определяется руководством конкретной модели.
Обычно контролируют:
- чистоту запаечной зоны;
- состояние PTFE-покрытия;
- состояние ответных поверхностей;
- режущие элементы;
- ролики подачи пленки;
- механизм перфорации;
- вентиляторы;
- транспортер;
- механизмы крышки;
- крепеж;
- состояние кабелей и разъемов;
- защитные устройства.
Не следует назначать всем термоусадочным машинам одинаковый интервал замены деталей. Износ зависит от количества циклов, температуры, пленки, загрязнений и конструкции машины.
Какие детали действительно изнашиваются
По практике ремонта термоусадочного оборудования ПромТрансУпак среди встречающихся повреждений отмечаются:
- торсионные элементы крышки;
- элементы перфорации;
- изоляторы термоножа;
- транспортирующие элементы;
- ТЭНы камеры и тоннеля;
- таймеры и элементы управления.
Кроме того, современное оборудование использует PTFE-покрытые запаечные элементы, датчики, силовые реле, электромагниты, вентиляторы и электронные модули управления. Их наличие зависит от конкретной модели.
Поэтому при заказе запчасти необходимо сообщать не только название детали, но и производителя, модель и желательно серийный номер оборудования.
Камерная машина и термотоннель ломаются по-разному
Обобщающий термин «термоусадочная машина» охватывает несколько конструкций.
У камерной машины особенно важны
- крышка и механизм ее удержания;
- запаечный узел;
- камера нагрева;
- вентилятор;
- система управления циклом;
- механизмы подачи пленки.
Например, SMIPACK S560 объединяет запайку и термоусадку в одной операции.
У связки L-sealer + термотоннель дополнительно важны
- транспортер запайщика;
- транспортер тоннеля;
- отдельная система нагрева тоннеля;
- циркуляция воздуха;
- регулировка скорости;
- система удаления отходов пленки;
- синхронизация машин.
SMIPACK серии FP является примером отдельного L-запайщика, рассчитанного в том числе на работу с термотоннелем.
Именно поэтому неисправности разных конструкций следует диагностировать отдельно.
Как снизить риск повторной поломки
После ремонта важно устранить не только поврежденную деталь, но и причину ее ускоренного износа.
Например, преждевременное повреждение запаечного узла может быть связано с:
- загрязнением;
- неправильным режимом;
- неправильным материалом;
- нарушенным прижатием.
Повторный отказ нагревателя может указывать на проблему питания или управления, а ускоренный износ транспортера — на неправильное натяжение или механический перекос.
Хорошая сервисная диагностика поэтому включает проверку связанных узлов, а не только замену отказавшего компонента.
Итоги
Типичные неисправности термоусадочных машин удобно определять по внешнему симптому. Плохая запайка заставляет в первую очередь проверять запаечный узел и настройки; неравномерная усадка — нагрев и циркуляцию воздуха; отсутствие нагрева — ТЭНы, датчики, реле и управление; проблемы с крышкой камерной машины — ее механический и электромагнитный механизм.
При этом одинаковый симптом не означает одинаковую неисправность. Камерная машина, автоматический L-запайщик и термотоннель имеют различную конструкцию, а параметры работы зависят от конкретной модели и пленки.
Оператор может проверить настройки, установленный материал, состояние доступных рабочих поверхностей и сообщения системы диагностики. Разборку электрической части, проверку нагревателей, силовых цепей, приводов и систем безопасности следует поручать квалифицированному специалисту.
ПромТрансУпак выполняет диагностику и ремонт термоусадочного оборудования, а также поставляет запасные части для камерных машин и термотоннелей. В текущем каталоге компании отдельно представлена категория комплектующих для термоусадочного оборудования EXTEND.
10.08.2026
