Правила обслуживания и эксплуатации паллетоупаковщика
Паллетоупаковщик работает с тяжелым паллетизированным грузом, движущейся платформой или мобильным приводом, вертикальной кареткой и натянутой стрейч-пленкой. Поэтому качество упаковки и ресурс оборудования напрямую зависят не только от настроек машины, но и от правильной эксплуатации, регулярного осмотра и своевременного технического обслуживания.
При этом универсального регламента вида «смазывать цепь раз в квартал, а прижимную рамку проверять раз в полгода» для всех паллетообмотчиков не существует. Конструкция поворотного стола, привода каретки, датчиков, роликов и систем безопасности зависит от конкретной модели. Современные Robopac Masterplat, Rotoplat и Robot S7, например, имеют разные кинематические схемы и разные варианты кареток — от механического тормоза до приводного pre-stretch.
Поэтому основное правило обслуживания звучит так: периодичность и перечень операций берут из руководства конкретной машины, а ежедневный осмотр используют для своевременного выявления отклонений.

Что проверить перед запуском паллетоупаковщика

Перед началом смены полезно выполнить короткий визуальный и функциональный осмотр.

Рабочая зона

Вокруг машины не должно находиться предметов, способных попасть под поворотную платформу, помешать движению мобильного робота или создать препятствие для оператора.
Особенно важно убрать:
  • обрезки стрейч-пленки;
  • упаковочные материалы;
  • инструмент;
  • части паллет;
  • пролитые жидкости;
  • посторонние предметы в зоне вращения.
Для мобильного паллетоупаковщика требуется свободный проход вокруг всей паллеты. Robot S7, например, является самоходной машиной, которая непосредственно перемещается вокруг неподвижного груза, поэтому требования к свободному периметру принципиально отличаются от машины с поворотным столом.

Состояние груза

До запуска необходимо убедиться, что паллета устойчива и соответствует допустимым размерам и массе для конкретной машины.
Особенно внимательно проверяют:
  • выступ товара за края паллеты;
  • перекос коробов;
  • повреждение поддона;
  • смещение отдельных элементов;
  • слишком высокий или нестабильный груз.
Максимальная нагрузка зависит от модели. Например, Robopac Masterplat Plus рассчитан на определенные исполнения поворотного стола и нагрузки до 2000 кг в стандартной конфигурации, тогда как Rotoplat TP3 имеет собственные параметры. Эти цифры нельзя переносить на другие паллетообмотчики.

Защитные устройства

Следует убедиться, что штатные защитные элементы находятся на месте и не отключены.
Современные исполнения могут использовать:
  • защитные фотодатчики;
  • аварийную остановку;
  • датчики препятствий;
  • защитные устройства каретки;
  • контроль положения платформы;
  • дополнительные системы безопасной загрузки.
Например, Robopac Masterplat Plus TP3 и Rotoplat TP3 используют защитные фотодатчики на зоне рампы.
Эксплуатировать машину с отключенной защитой для ускорения цикла нельзя.

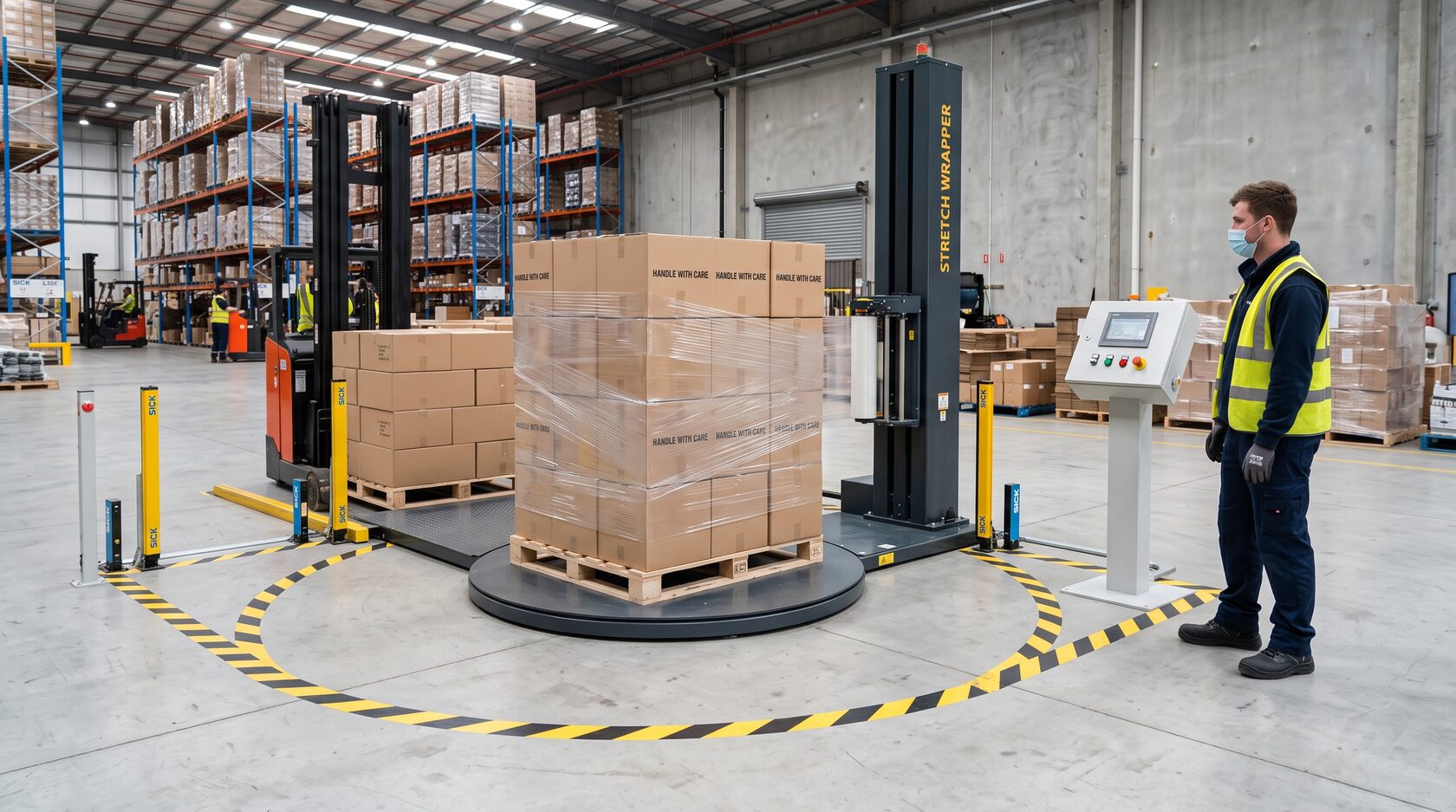

Безопасная рабочая зона вокруг паллетоупаковщика

Проверка стрейч-пленки и каретки

Каретка непосредственно управляет подачей пленки, поэтому неправильная заправка или загрязнение роликов способны существенно ухудшить качество упаковки.
Перед запуском проверяют:
  • правильность установки рулона;
  • соответствие пленки машине;
  • отсутствие повреждений рулона;
  • правильную проводку пленки через ролики;
  • свободное движение рабочих элементов;
  • отсутствие обрывков пленки внутри каретки.
У разных кареток принцип работы различается. Например, Masterplat Plus может оснащаться FRD с механическим тормозом, FR с регулируемым электромагнитным тормозом или PGS с приводным предварительным растяжением.
У Robot S7 также предлагаются FRD, FR, P3GS и PVS, включая приводные системы с различными диапазонами pre-stretch.
Поэтому ролики нельзя заправлять «по памяти» от другой модели — схема должна соответствовать маркировке и инструкции конкретной каретки.

Как правильно устанавливать рулон пленки

Перед заменой рулона машина должна находиться в безопасном состоянии, исключающем случайное движение каретки.
После установки проверяют, что:
  1. рулон расположен в правильном направлении;
  2. пленка проведена между роликами согласно схеме;
  3. материал не перекручен;
  4. край пленки свободно выходит из каретки;
  5. защитные элементы возвращены в рабочее положение.
У систем pre-stretch неправильная проводка между роликами может полностью изменить натяжение и привести к обрывам или некорректной работе.

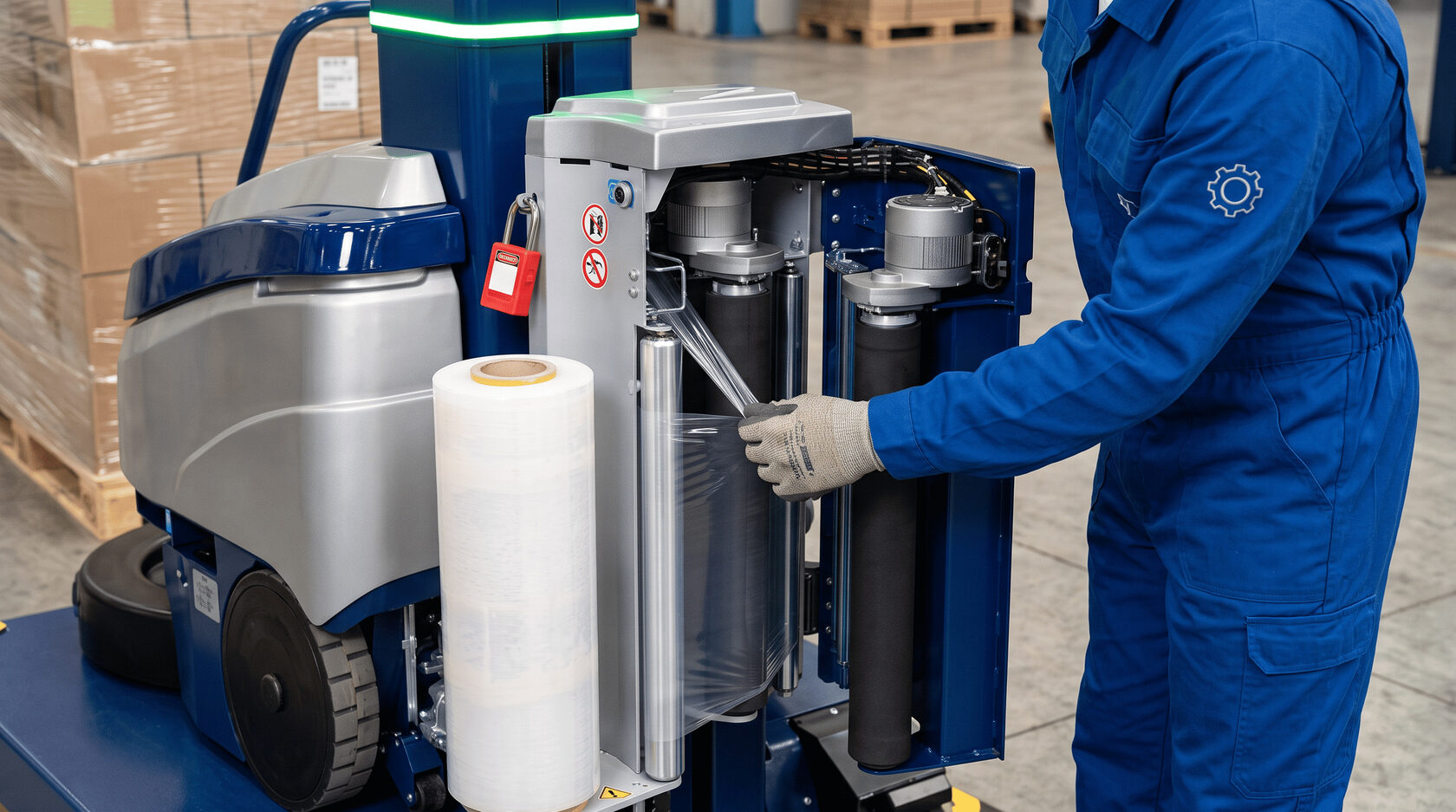

Проверка каретки и заправки стрейч-пленки паллетоупаковщика

Настройка натяжения стрейч-пленки

Одна из частых эксплуатационных ошибок — устанавливать максимальное натяжение независимо от груза.
Это может привести к:
  • деформации коробов;
  • продавливанию углов;
  • обрывам пленки;
  • смещению легкой продукции;
  • нестабильному циклу.
Слишком слабое натяжение, наоборот, ухудшает стабилизацию паллеты.
На современных моделях величина воздействия пленки на груз может регулироваться отдельно от степени предварительного растяжения. У Robopac PVS и других приводных кареток управление растяжением выполняется через систему управления, а у Masterplat PGS используется фиксированный приводной pre-stretch с контролем усилия на груз.
Поэтому pre-stretch и натяжение на паллете — не одно и то же.

Как правильно запускать цикл

Перед запуском необходимо убедиться, что оператор и другие сотрудники находятся вне зоны движения.
У модели с поворотным столом опасными зонами являются прежде всего:
  • периметр платформы;
  • пространство между вращающимся грузом и стойкой;
  • траектория каретки.
У мобильного робота дополнительно появляется траектория движения самой машины вокруг паллеты.
После запуска не следует:
  • поправлять пленку руками;
  • удерживать паллету;
  • касаться каретки;
  • пытаться выровнять груз;
  • заходить внутрь рабочей зоны.
Если обнаружен перекос или другая проблема, цикл следует остановить штатным способом и устранить причину после полной остановки движущихся элементов.

Паллету нельзя стабилизировать руками во время вращения

Если груз оказывается нестабильным уже после начала цикла, попытка удерживать его рукой создает дополнительный риск.
Для легкой продукции существуют конструктивные решения вроде верхнего прижима. Robopac, например, предлагает pneumatic top presser как опцию для ряда turntable-машин.
Если груз требует постоянного ручного удержания, это скорее признак неправильно подобранного режима, укладки или типа паллетоупаковщика.

Что делать после окончания цикла

После полной остановки машины оператор может:
  • проверить качество обмотки;
  • отделить пленку, если это не выполняется автоматически;
  • зафиксировать хвост пленки;
  • вывести паллету из рабочей зоны.
Некоторые современные машины могут оснащаться автоматической обрезкой пленки. Например, такая опция предлагается для Rotoplat.
Поэтому правило из старых инструкций «после каждого цикла оператор обязательно вручную отрезает пленку» подходит не всем паллетообмотчикам.

Ежедневный уход за паллетоупаковщиком

Ежедневное обслуживание лучше понимать не как сложный ремонт, а как поддержание машины в чистом и контролируемом состоянии.
После работы или по установленному предприятием графику проверяют:
  • рабочую площадку;
  • поверхность платформы;
  • каретку;
  • доступные ролики;
  • датчики;
  • органы управления;
  • кабели и разъемы;
  • наличие повреждений.
Пыль и фрагменты пленки следует удалять безопасным способом, который допускает изготовитель.
Старый совет ежедневно протирать всю машину влажной тряпкой нельзя считать универсальным. Электрические шкафы, датчики, приводы и панели могут предъявлять отдельные требования к очистке.
Для пищевых и влажных сред производители даже выпускают специальные исполнения. Например, Masterplat Plus Inox предназначен для условий, где важны повышенная коррозионная стойкость и санитарная обработка.

Как очищать фотоэлементы и датчики

Фотоэлектрические датчики часто используются для определения высоты груза и контроля других состояний машины.
Загрязненный оптический элемент способен давать нестабильный сигнал.
Очистку выполняют:
  • только после безопасной остановки;
  • мягким материалом;
  • без царапания оптики;
  • без применения агрессивных растворителей, если они не разрешены изготовителем.
Не следует автоматически направлять на фотоэлемент мощную струю сжатого воздуха: загрязнение может попасть глубже в корпус, а высокое давление — повредить чувствительные компоненты. Способ очистки лучше сверять с руководством датчика или машины.

Техническое обслуживание поворотного стола

У машин с поворотной платформой привод стола относится к основным механическим узлам.
В зависимости от конструкции внутри основания могут находиться:
  • цепная передача;
  • ременная передача;
  • приводные ролики;
  • редуктор;
  • электродвигатель;
  • опорные элементы.
Поэтому совет старой статьи «снять кожух и проверить цепь» нельзя давать как универсальную инструкцию.
Даже современные Robopac применяют разные решения. Например, TP3 отдельно описывается производителем как платформа с новой системой rolling system, а другие turntable-модели имеют собственную конструкцию основания.
Проверять следует именно тот привод, который установлен на конкретной модели.

Если используется цепь

В соответствии с инструкцией могут контролироваться:
  • натяжение;
  • износ звеньев;
  • состояние звездочек;
  • загрязнение;
  • смазка.
Слишком слабая или чрезмерно натянутая цепь способна ускорять износ привода.
Использовать произвольное масло также не стоит — тип смазочного материала должен соответствовать документации изготовителя.

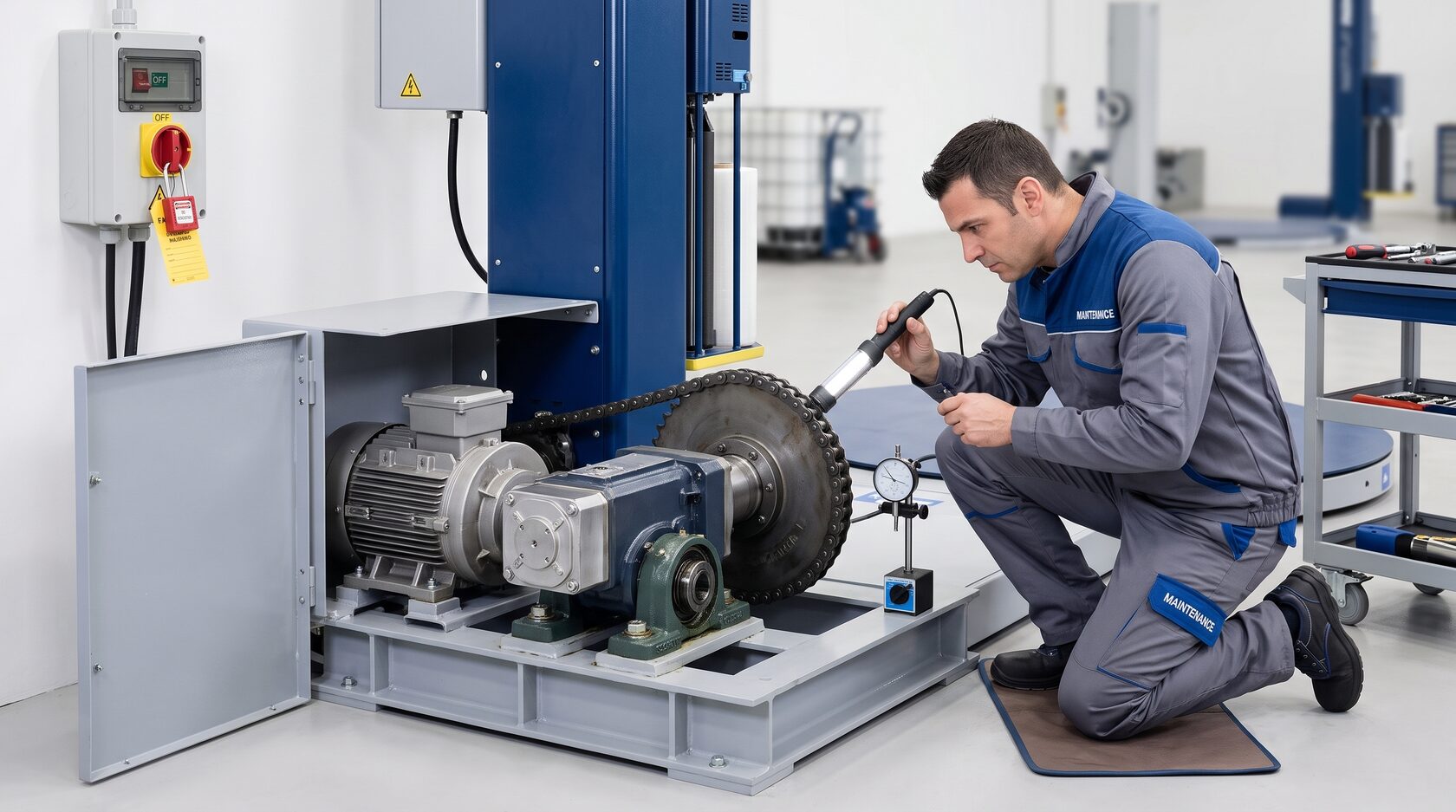

Обслуживание привода поворотного стола паллетоупаковщика

Обслуживание механизма подъема каретки

Каретка движется вверх и вниз по вертикальной мачте. В зависимости от конструкции для ее перемещения могут применяться цепи, ремни или другие приводные элементы.
Признаками возможной проблемы являются:
  • рывки;
  • неравномерное движение;
  • посторонний шум;
  • каретка не достигает заданной высоты;
  • самопроизвольное изменение положения;
  • ошибки концевых датчиков.
Во время профилактики контролируют состояние привода, направляющих, креплений и защитных устройств.
Самостоятельно подтягивать цепь или ремень «до устранения люфта» без указанного производителем натяжения неправильно: чрезмерное усилие тоже способно повредить подшипники и привод.

Обслуживание каретки pre-stretch

Приводная каретка содержит ролики, подшипники, тормозные или моторизованные элементы, непосредственно контактирующие с пленкой.
На качество обмотки могут влиять:
  • загрязнение роликов;
  • износ их покрытия;
  • нарушение вращения;
  • неправильная проводка пленки;
  • повреждение механизма тормоза;
  • неисправность двигателя pre-stretch.
Если пленка внезапно начинает рваться при прежних настройках, причина может быть связана не только с материалом, но и с кареткой.
У Masterplat и Rotoplat производитель предлагает несколько совершенно разных типов кареток, поэтому и сервисные операции для FRD, FR, PGS/PDS/PVS будут различаться.

Проверка защитных устройств

Системы безопасности нельзя рассматривать как элементы, которые проверяются только при поломке.
Следует контролировать исправность:
  • аварийной остановки;
  • защитных фотодатчиков;
  • концевых выключателей;
  • датчиков препятствий;
  • защитных кожухов;
  • блокировок.
Конкретный способ функциональной проверки должен соответствовать руководству машины.
Технический регламент ЕАЭС ТР ТС 010/2011 «О безопасности машин и оборудования» остается действующим; последние изменения вступили в силу 23 ноября 2024 года. Регламент устанавливает общую нормативную основу безопасности машин на территории ЕАЭС.

Обслуживание электрооборудования

Электрический шкаф, частотные преобразователи, двигатели, датчики и проводка требуют отдельного подхода.
Оператор может выполнять только те проверки, которые предусмотрены его инструкцией: например, визуально оценить состояние доступного кабеля или увидеть сообщение об ошибке.
Работы внутри электрического шкафа должны выполнять специалисты соответствующей квалификации после безопасного отключения источников энергии.
Нельзя:
  • подтягивать клеммы под напряжением;
  • менять предохранители без определения причины срабатывания;
  • временно шунтировать датчики;
  • устанавливать защиту большего номинала;
  • обходить аварийные цепи.

Как безопасно подготовить машину к техническому обслуживанию

Простого нажатия кнопки Stop для многих сервисных операций недостаточно.
Перед работой необходимо исключить возможность непреднамеренного запуска.
В зависимости от конструкции это может включать:
  1. штатную остановку машины;
  2. отключение главного источника питания;
  3. предотвращение повторного включения;
  4. снятие или блокировку накопленной энергии;
  5. проверку безопасного состояния;
  6. предупреждение персонала о проводимых работах.
Если оборудование использует пневматику, аккумулятор или другие накопители энергии, их также необходимо учитывать.
На производстве для этого применяется установленная предприятием процедура блокировки источников энергии — часто ее называют LOTO (Lockout/Tagout). Фактический порядок должен соответствовать внутренним правилам предприятия и документации производителя.

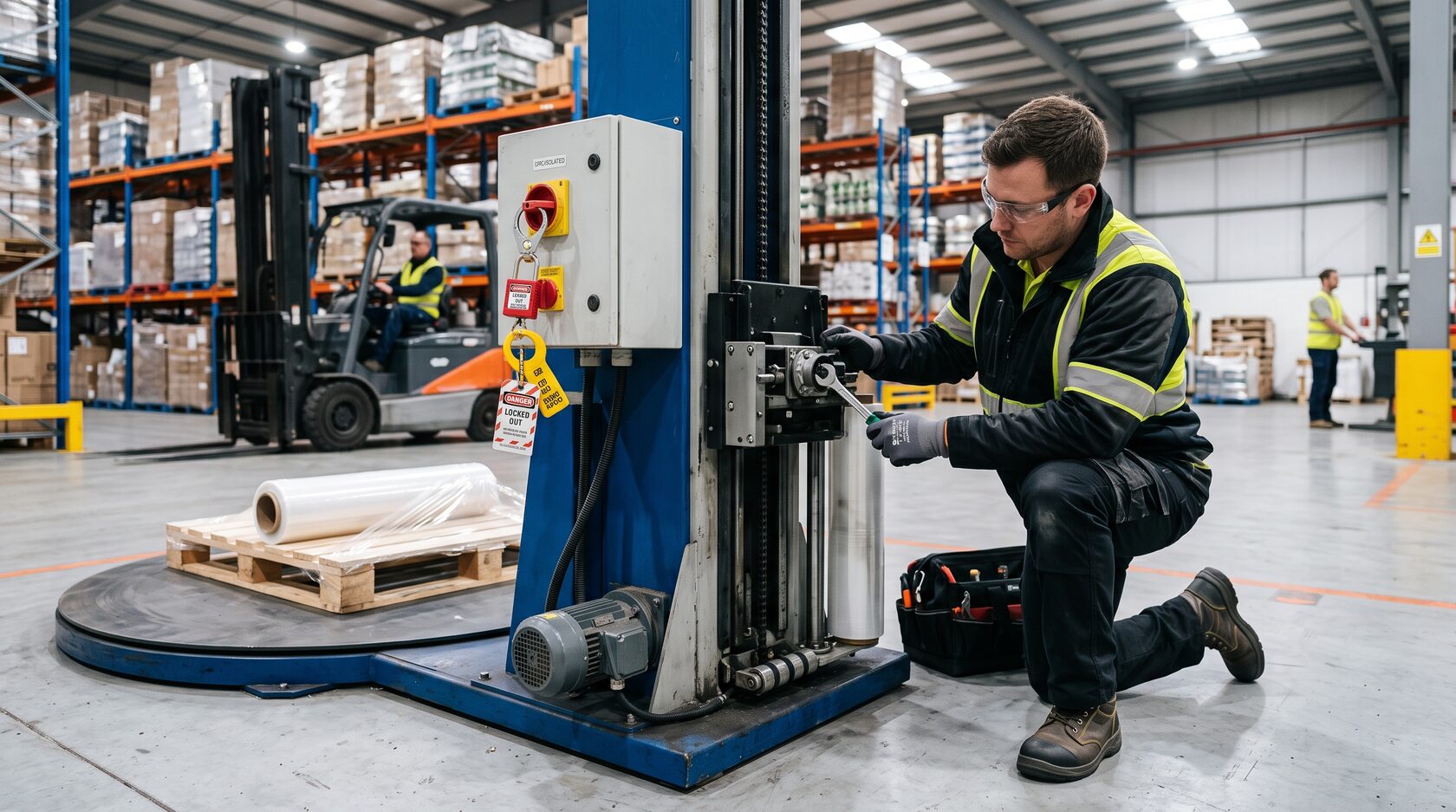

Безопасное отключение паллетоупаковщика перед техническим обслуживанием

Нужно ли продувать машину сжатым воздухом

В старой статье предлагалось начинать обслуживание с продувки механизма защиты от раздавливания.
Как универсальный первый этап это не подходит.
Сжатый воздух способен:
  • поднимать пыль;
  • перемещать загрязнения внутрь механизмов;
  • повреждать чувствительные элементы при избыточном давлении;
  • создавать дополнительный риск для глаз.
Продувку применяют только там, где она допускается изготовителем, с соответствующим давлением и средствами защиты.
Для большинства доступных поверхностей предпочтительнее контролируемая очистка способом, прямо предусмотренным инструкцией машины.

Как часто обслуживать паллетоупаковщик

Нельзя установить единый график для всех моделей.
Правильнее разделять обслуживание на три уровня.

Перед началом работы

Оператор проверяет видимое состояние машины, рабочую зону, пленку, защитные устройства и наличие очевидных повреждений.

Регулярная профилактика

По графику конкретной модели проверяются механические приводы, ролики, каретка, датчики, крепеж и другие узлы.

Расширенное техническое обслуживание

Выполняется сервисным специалистом по интервалам производителя или исходя из фактической наработки и состояния оборудования.
Robopac предлагает R-Connect как систему мониторинга работы машины и управления обслуживанием, включая поддержку диагностики и снижение простоев. Это также показывает переход производителей от простого календарного графика к контролю состояния и фактической эксплуатации оборудования.

Почему старые интервалы «квартал» и «полгода» нельзя переносить на все машины

Разные паллетоупаковщики имеют:
  • разную конструкцию платформы;
  • разные типы кареток;
  • разные приводы;
  • разные нагрузки;
  • разную интенсивность работы;
  • разные условия эксплуатации.
Например, одна машина может выполнять несколько циклов в день, другая — работать в несколько смен.
Поэтому одинаковый интервал обслуживания для них не обеспечивает одинакового технического состояния.
Если руководство конкретной модели действительно предусматривает проверку узла каждые три или шесть месяцев, следует соблюдать именно это требование. Но превращать эти интервалы в универсальные правила для всего класса оборудования неправильно.

Как понять, что машине требуется внеплановая диагностика

Не стоит ждать очередного планового ТО, если появились новые симптомы.
К ним относятся:
  • нехарактерный шум;
  • вибрация;
  • рывки платформы;
  • нестабильная скорость;
  • остановки каретки;
  • ошибки датчиков;
  • регулярный обрыв пленки;
  • неправильное натяжение;
  • перегрев;
  • запах нагретой электрики;
  • самопроизвольное прекращение цикла;
  • неисправность автоматической обрезки.
Если проблема связана с безопасностью, эксплуатацию следует прекратить до диагностики.

Пленка постоянно рвется — всегда ли виновата машина

Нет. Перед ремонтом необходимо исключить технологические причины.
Проверяют:
  • качество и толщину пленки;
  • повреждение края рулона;
  • правильность заправки;
  • величину натяжения;
  • соответствие pre-stretch пленке;
  • наличие острых углов у груза;
  • состояние рабочих роликов.
Например, Robopac для своих современных turntable-моделей указывает определенный диапазон толщины пленки и разные системы растяжения. Следовательно, результат зависит от сочетания материала и конкретной каретки.

Поворотный стол движется рывками

Возможные причины зависят от конструкции:
  • загрязнение или повреждение опорных элементов;
  • проблема привода;
  • износ цепи или ремня;
  • неисправность редуктора;
  • сбой управления двигателем;
  • механическое препятствие.
Разбирать платформу до определения конструкции узла не следует.
Рывки также могут появиться из-за неправильной загрузки, если паллета установлена нештатно или ее элементы мешают вращению.

Каретка не поднимается или останавливается

Возможные причины:
  • препятствие на направляющей;
  • неисправность привода подъема;
  • повреждение цепи или ремня;
  • датчик положения;
  • проблема электродвигателя;
  • ошибка системы управления.
Если каретка находится в поднятом положении, особенно важно учитывать возможность ее самопроизвольного перемещения при сервисных работах.

Фотоэлемент неправильно определяет высоту груза

Если каретка проходит выше продукции или разворачивается слишком рано, одной из причин может быть загрязнение или неправильная работа датчика.
Сначала проверяют:
  • чистоту оптики;
  • положение датчика;
  • наличие прозрачных, темных или отражающих поверхностей груза;
  • настройки конкретной машины.
Не следует сразу менять фотоэлемент без диагностики.

Особенности обслуживания мобильного паллетоупаковщика

Для самоходных машин набор проверок отличается.
Помимо каретки и пленочного тракта, необходимо учитывать:
  • ходовую часть;
  • ведущие и опорные колеса;
  • аккумуляторную систему;
  • зарядное устройство;
  • датчики движения;
  • элементы определения расстояния до груза.
Robot S7, например, использует собственный привод перемещения и предлагается с различными аккумуляторными конфигурациями, включая свинцово-кислотные и литиевые батареи.
Поэтому регламент turntable-машины нельзя полностью переносить на мобильного робота.

Особенности эксплуатации в холодных и влажных помещениях

Обычная машина не обязательно рассчитана на повышенную влажность, мойку или отрицательные температуры.
Производители выпускают специальные исполнения для этих условий. Например, Robopac предлагает Masterplat Plus Inox для сред, где требуется повышенная коррозионная стойкость, а TP3 и другие линейки имеют версии Freezer для эксплуатации при низкой температуре.
Это означает, что размещение стандартной машины в холодильной камере или влажном пищевом цехе без проверки допуска производителя может сократить ресурс оборудования и создать проблемы с безопасностью.

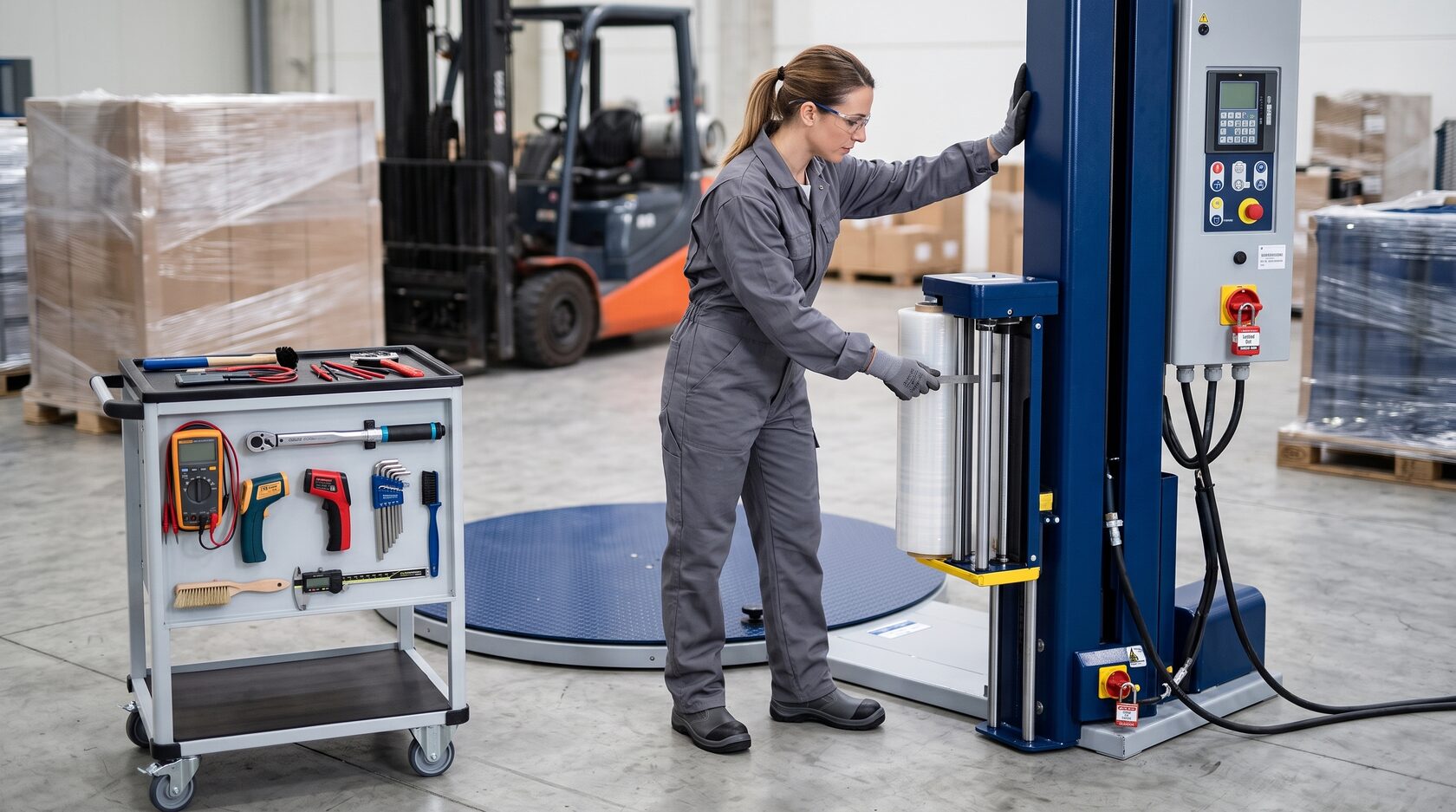

Профилактическое обслуживание полуавтоматического паллетоупаковщика

Какие запчасти могут потребоваться при обслуживании

Конкретный набор зависит от модели и степени износа.
В паллетоупаковщиках могут обслуживаться или заменяться:
  • ролики каретки;
  • ремни и цепи;
  • подшипники;
  • датчики;
  • концевые выключатели;
  • электродвигатели;
  • редукторы;
  • элементы системы pre-stretch;
  • платы и элементы управления;
  • детали автоматической обрезки пленки.
ПромТрансУпак в настоящее время имеет отдельный каталог запасных частей для автоматических, полуавтоматических и мобильных паллетоупаковщиков.
При подборе детали желательно использовать производителя, точную модель, серийный номер и деталировку оборудования.

Когда обслуживание должен выполнять сервисный специалист

Оператору не следует самостоятельно выполнять работы, которые требуют:
  • вскрытия силовой электрической части;
  • регулировки приводов без соответствующей квалификации;
  • вмешательства в защитные цепи;
  • ремонта редуктора;
  • замены двигателя;
  • ремонта контроллера;
  • восстановления поврежденных силовых кабелей;
  • сложной регулировки pre-stretch механизма.
ПромТрансУпак выполняет сервис и ремонт упаковочного оборудования и указывает возможность выезда сервисных инженеров на место эксплуатации по предварительному согласованию.

Итоги

Правильная эксплуатация паллетоупаковщика начинается с проверки рабочей зоны, состояния груза, стрейч-пленки, каретки и защитных устройств. Во время цикла нельзя касаться движущихся элементов, поправлять пленку вручную или заходить в зону вращения платформы или движения мобильного робота.
Техническое обслуживание необходимо выполнять по документации конкретной модели, а не по универсальному календарю. Поворотный стол, мобильный робот и машины с разными типами pre-stretch-кареток имеют различную конструкцию и требуют разного обслуживания. Современный модельный ряд Robopac наглядно показывает эти различия.
Особое внимание следует уделять безопасному отключению оборудования перед ремонтом, состоянию приводов, каретки, датчиков и защитных устройств. При появлении рывков, постороннего шума, ошибок управления, нестабильного натяжения или других новых симптомов не стоит ждать очередного планового ТО.
ПромТрансУпак поставляет паллетоупаковщики и запасные части для них, а также выполняет диагностику, техническое обслуживание и ремонт упаковочного оборудования.
10.08.2026
