Пневматические степлеры для гофротары устройство, принцип работы и применение
Пневматический степлер для гофротары — это промышленный инструмент, который соединяет слои гофрокартона металлическими скобами, используя энергию сжатого воздуха. Такие устройства применяют для закрытия заполненных коробов, сшивания заготовок и выполнения других операций при производстве и упаковке гофротары.
В отличие от обычного строительного или мебельного пневмостеплера, carton closing stapler рассчитан на специальные упаковочные скобы и формирует соединение с учетом структуры многослойного гофрокартона. Например, Meite выпускает отдельные пневматические ADCS-19 и ADCS-22 именно как carton closing staplers для упаковки коробов, а Everwin выделяет картонные степлеры в самостоятельный класс промышленного инструмента.
В каталоге ПромТрансУпак также отдельно представлены ручные пневматические модели PA/15-18, PA/18-22, ADCSY-19-35 и ADCSY-22-35, а также стационарные пневматические степлеры.

Для чего применяют пневматические степлеры для гофротары

Главная задача инструмента — быстро получить механическое соединение нескольких слоев картона с помощью металлической скобы.
Пневматические степлеры используют для:
  • закрытия верхних клапанов наполненного короба;
  • закрытия дна некоторых типов коробов;
  • сшивания заготовок гофротары;
  • соединения боковых клапанов;
  • производства коробов из многослойного гофрокартона;
  • упаковки тяжелой продукции, когда требуется прочное механическое соединение.
Например, Everwin прямо указывает для CCA-серии применения Carton Box Sealing и Packaging, а Meite позиционирует ADCS-19 и ADCS-22 для промышленного закрытия картонных коробов.
При этом необходимо различать закрытие уже сформированного наполненного короба и производство самой гофротары. Для этих операций могут применяться инструменты разной конструкции.

Чем упаковочный степлер отличается от строительного

В старой статье пневматические упаковочные степлеры фактически смешивались со строительными, мебельными и кабельными моделями.
Технически это разные классы инструмента.

Упаковочный степлер

Предназначен для картона и специальных упаковочных скоб. Конструкция рабочего узла позволяет не только ввести ножки скобы в материал, но и сформировать соединение, подходящее для гофротары.

Мебельный степлер

Использует более тонкие скобы и рассчитан, например, на крепление ткани, кожи или тонких материалов к древесному основанию.

Строительный степлер

Может использоваться для древесных плит, пленок, изоляционных материалов и других строительных задач, но параметры скобы и рабочий механизм отличаются.

Кабельный степлер

Имеет форму рабочего носика и крепеж, рассчитанные специально на фиксацию проводов или кабеля.
Поэтому фраза «пневматический степлер применяется в строительстве, мебели, упаковке и электромонтаже» относится к классу пневмостеплеров вообще, а не к одному и тому же инструменту.
Meite, например, в своем каталоге отдельно разделяет carton closing staplers, upholstery staplers, corrugated staplers и другие типы пневмоинструмента.

Как устроен пневматический степлер для картона

Конкретная конструкция зависит от модели, однако у ручного carton closing stapler можно выделить несколько основных узлов.

Корпус

В корпусе размещается пневматический привод, ударный механизм и элементы подачи крепежа.
Профессиональный инструмент должен выдерживать повторяющиеся рабочие циклы и нагрузки упаковочного участка.
Например, Everwin для механических и пневматических carton staplers отдельно подчеркивает промышленную конструкцию и возможность регулировки глубины соединения.

Пневматический цилиндр и поршень

Сжатый воздух поступает внутрь инструмента и перемещает рабочий поршень.
Поршень передает движение ударному элементу, который воздействует на скобу.
Это корректнее, чем формулировка старой статьи «скоба выдавливается сжатым воздухом»: воздух не воздействует непосредственно на крепеж, а приводит в движение механический рабочий узел.

Боек, или драйвер

Боек передает усилие на верхнюю часть скобы и выводит ее из магазина в материал.
Состояние драйвера влияет на стабильность забивания. Износ или повреждение могут приводить к неполному срабатыванию и заклиниванию крепежа.

Магазин для скоб

Крепеж загружается в магазин и последовательно подается к рабочей зоне.
В зависимости от конструкции используются кассетные или рулонные системы.
Например, Everwin RCC-22-GR рассчитан на рулонную систему емкостью до 1000 скоб, что позволяет уменьшить количество остановок на перезарядку при интенсивной работе. Это характеристика конкретной серии, а не всех пневматических степлеров.

Рабочий носик и механизм формирования скобы

После входа ножек крепежа в картон их необходимо правильно сформировать.
У carton closing staplers конструкция рабочей части обеспечивает требуемое загибание ножек и прижатие клапанов короба.
Именно этот принцип отличает упаковочный carton closer от простого строительного пистолета, который лишь забивает крепеж в твердое основание.

Спусковой механизм

Оператор запускает рабочий цикл курком или другим исполнительным элементом.
Конструкция системы безопасности зависит от конкретной модели. Некоторые пневматические степлеры имеют дополнительную блокировку от случайного срабатывания.

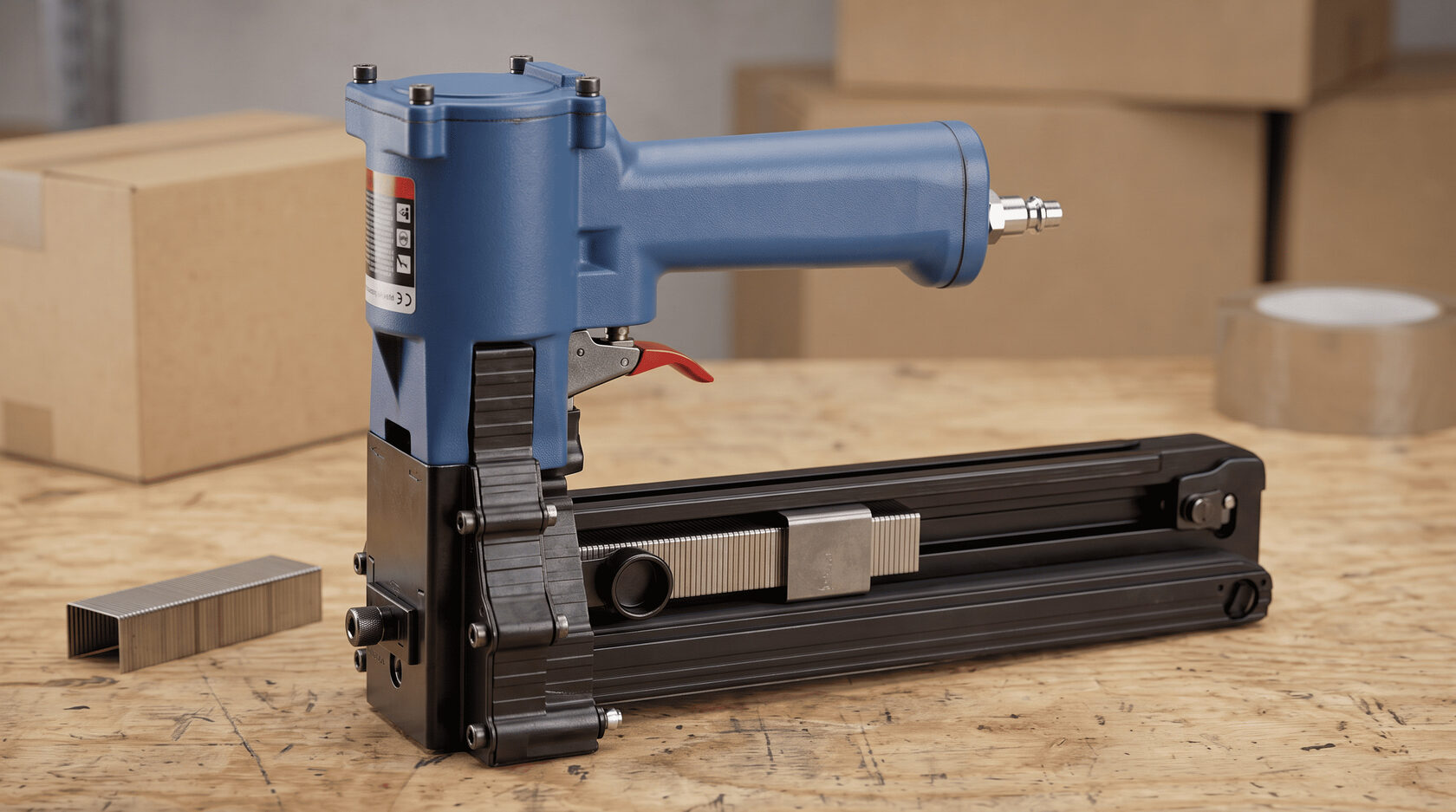

Устройство ручного пневматического степлера для гофротары

Как работает пневматический степлер

Рабочий цикл занимает несколько последовательных этапов.

Подача сжатого воздуха

Инструмент подключается к подготовленной пневматической линии или компрессору.
При нажатии на спусковой механизм клапанная система направляет воздух к рабочему цилиндру.

Движение поршня

Давление сжатого воздуха перемещает поршень и связанный с ним драйвер.
Боек резко движется в сторону рабочей головки.

Подача скобы

Из магазина следующая скоба поступает на линию движения бойка.
Драйвер воздействует на перемычку крепежа и вводит его ножки через слои гофрокартона.

Формирование соединения

Ножки скобы проходят через материал и загибаются в соответствии с конструкцией рабочего узла.
В результате клапаны или листы картона оказываются механически прижаты друг к другу.

Возврат механизма

После завершения цикла пневматическая система возвращает рабочие элементы в исходное положение, а магазин подает следующую скобу.
Инструмент готов к повторному срабатыванию.

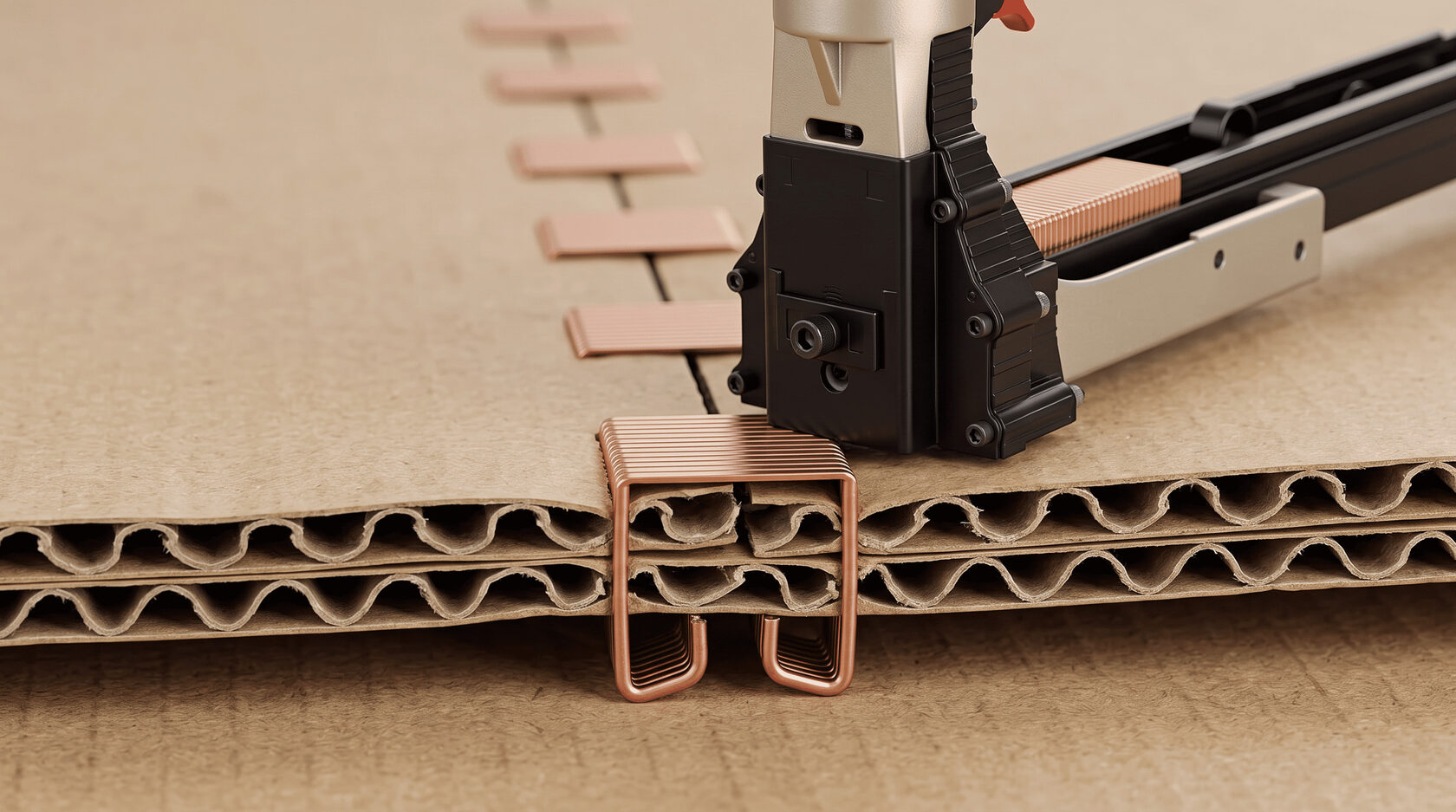

Принцип работы пневматического степлера при сшивании гофрокартона

Какие бывают пневматические степлеры для гофротары

Для упаковочного производства полезно разделять как минимум ручные и стационарные конструкции.

Ручные пневматические степлеры

Оператор удерживает инструмент непосредственно в руках и последовательно устанавливает его в точках сшивания.
В каталоге ПромТрансУпак сейчас представлены:
  • PA/15-18;
  • PA/18-22;
  • ADCSY-19-35;
  • ADCSY-22-35.
Ручной вариант особенно удобен для коробов разных размеров и там, где оператору необходимо перемещаться между упаковочными местами.
Основные преимущества:
  • мобильность в пределах длины пневмолинии;
  • компактная конструкция;
  • быстрая работа;
  • сравнительно простая организация рабочего места;
  • возможность работать с коробами разных размеров.
Главное ограничение — инструмент остается связан воздушным шлангом с системой сжатого воздуха.

Рулонные пневматические степлеры

Вместо короткой кассеты крепеж может подаваться из большой рулонной сборки.
Такой вариант полезен при постоянном потоке коробов, поскольку оператор реже прерывает работу для перезарядки.
Например, Everwin RCC carton closer имеет магазин до 1000 скоб и прямо позиционируется для high volume production.
Нельзя, однако, считать рулонную систему автоматически более производительной во всех условиях: реальная скорость участка зависит также от действий оператора, размеров короба и организации подачи продукции.

Стационарные пневматические степлеры

Стационарное оборудование устанавливается на рабочем месте и используется для последовательного сшивания коробов или заготовок.
ПромТрансУпак выделяет эту группу отдельно и в актуальном каталоге предлагает, в частности, P-550D и CAB-S-35.
Существуют также так называемые post staplers, где корпус или заготовка располагается относительно вертикальной стойки-наковальни.
Everwin, например, выпускает пневматические bottom post staplers для профессиональной упаковки, где применение пневмопривода существенно повышает пропускную способность по сравнению с полностью механическим приводом.

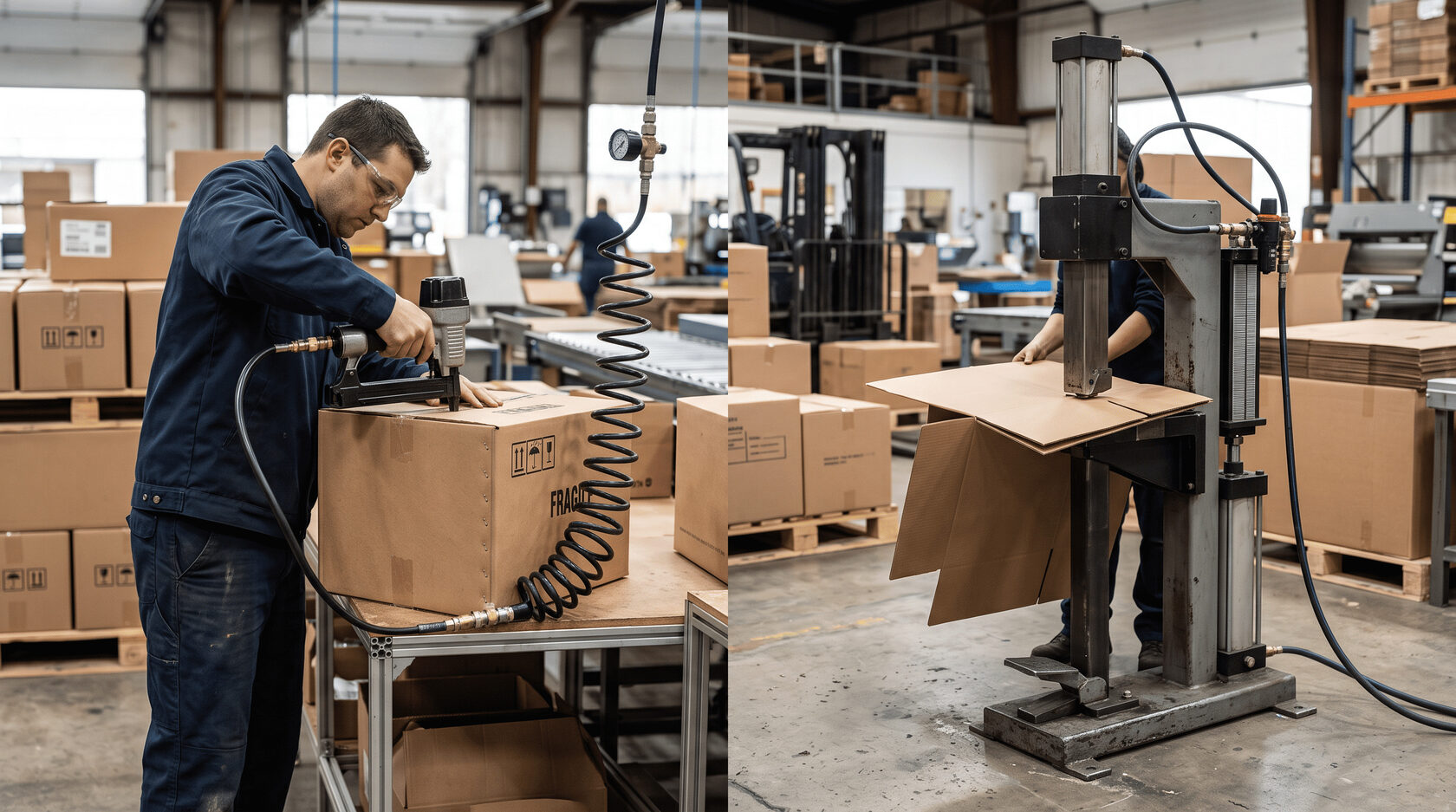

Ручной и стационарный пневматические степлеры для гофротары

Чем пневматический степлер отличается от механического

Оба типа инструмента могут выполнять одну упаковочную операцию, но источник рабочего усилия различается.

Механический степлер

Энергию создает оператор посредством рычага или другого механизма.
Преимущества:
  • не требуется компрессор;
  • нет воздушного шланга;
  • простая конструкция;
  • высокая мобильность.
Everwin MCS22-35, например, является полностью механическим carton stapler и не требует источника воздуха.

Пневматический степлер

Основное рабочее усилие создается пневмоприводом.
Оператору необходимо только правильно установить инструмент и запустить цикл.
Преимущества становятся заметнее при повторяющихся операциях:
  • ниже физическая нагрузка;
  • более стабильное рабочее движение;
  • удобнее выполнять большое количество соединений;
  • доступны конструкции с увеличенной емкостью магазина.
При этом пневматическая модель требует исправной системы подачи воздуха.

Рабочее давление: почему нельзя ориентироваться на универсальные 4–6 бар

В старой статье было указано, что компрессор должен обеспечивать «не менее 4–6 бар».
Такая формулировка технически некорректна по двум причинам.
Во-первых, диапазон рабочего давления зависит от конкретной модели.
Во-вторых, важны не только бары, но и способность пневматической системы обеспечить необходимый расход воздуха непосредственно на инструменте во время рабочего цикла.
Следует учитывать:
  • рекомендованное рабочее давление;
  • расход воздуха;
  • производительность компрессора;
  • внутренний диаметр шланга;
  • длину воздушной линии;
  • фильтрацию;
  • допустимое качество и подготовку воздуха.
Если давление непосредственно у инструмента падает во время повторных циклов, степлер может работать нестабильно даже при достаточном номинальном давлении на ресивере компрессора.
Поэтому ориентироваться необходимо на технический паспорт конкретного степлера.

Производительность: почему нельзя писать «50–60 скоб в минуту»

Старая статья приводила значение 50–60 скоб/мин как характеристику пневматического инструмента вообще.
Такой универсальной скорости нет.
Производительность зависит от:
  • модели;
  • емкости магазина;
  • времени рабочего цикла;
  • навыка оператора;
  • размеров коробов;
  • расположения точек сшивания;
  • давления и расхода воздуха;
  • способа подачи продукции.
Например, Everwin для некоторых CCA carton closers указывает производительность 200+ коробов в час, тогда как рулонная RCC-серия ориентирована на интенсивную работу благодаря магазину емкостью до 1000 скоб. Эти данные относятся к конкретным сериям и не превращаются в стандарт для всех степлеров.

Длина скобы: почему 80 мм не относится к упаковочным carton staplers

Еще одна существенная ошибка старого материала — утверждение, что ножка скобы пневматического степлера может достигать 80 мм, приведенное в контексте упаковочного инструмента.
Такие размеры могут встречаться у других классов пневмокрепежного оборудования, но для типичных ручных carton closing staplers используются значительно более короткие специальные упаковочные скобы.
Например:
  • Meite ADCS-19 работает со скобами длиной 5/8–3/4 дюйма;
  • ADCS-22 — 3/4–7/8 дюйма;
  • соответствующие Meite carton closing staples имеют корону около 1-3/8 дюйма и ножки 5/8–7/8 дюйма.
То есть характеристики крепежа всегда необходимо привязывать к конкретному степлеру.

Как формируется скоба в гофрокартоне

Для упаковки важно не просто пробить материал.
Скоба должна:
  1. пройти через соединяемые слои;
  2. сформироваться с обратной стороны;
  3. надежно прижать картон;
  4. не прорезать материал чрезмерно;
  5. не оставаться выступающей в опасном положении.
У профессионального инструмента поэтому может регулироваться глубина проникновения или формирования соединения.
Everwin для CCA-серии прямо указывает регулировку penetration, а для механического MCS — регулировку depth of clinch and penetration.
Неправильная настройка может привести либо к слабому соединению, либо к чрезмерному продавливанию картона.

Как подобрать скобы

Скоба выбирается не отдельно от степлера.
Необходимо одновременно учитывать:
  • тип инструмента;
  • ширину короны;
  • длину ножки;
  • толщину проволоки;
  • исполнение скобы;
  • толщину и количество слоев гофрокартона.
Например, Meite carton closing staples для соответствующей серии имеют проволоку 16 Ga, корону 1-3/8 дюйма и несколько вариантов длины ножек.
Установка внешне похожего, но несовместимого крепежа может вызвать:
  • заклинивание;
  • неполную подачу;
  • неправильное формирование ножек;
  • повреждение магазина;
  • ускоренный износ драйвера.
Поэтому размер скобы должен соответствовать документации конкретной модели.

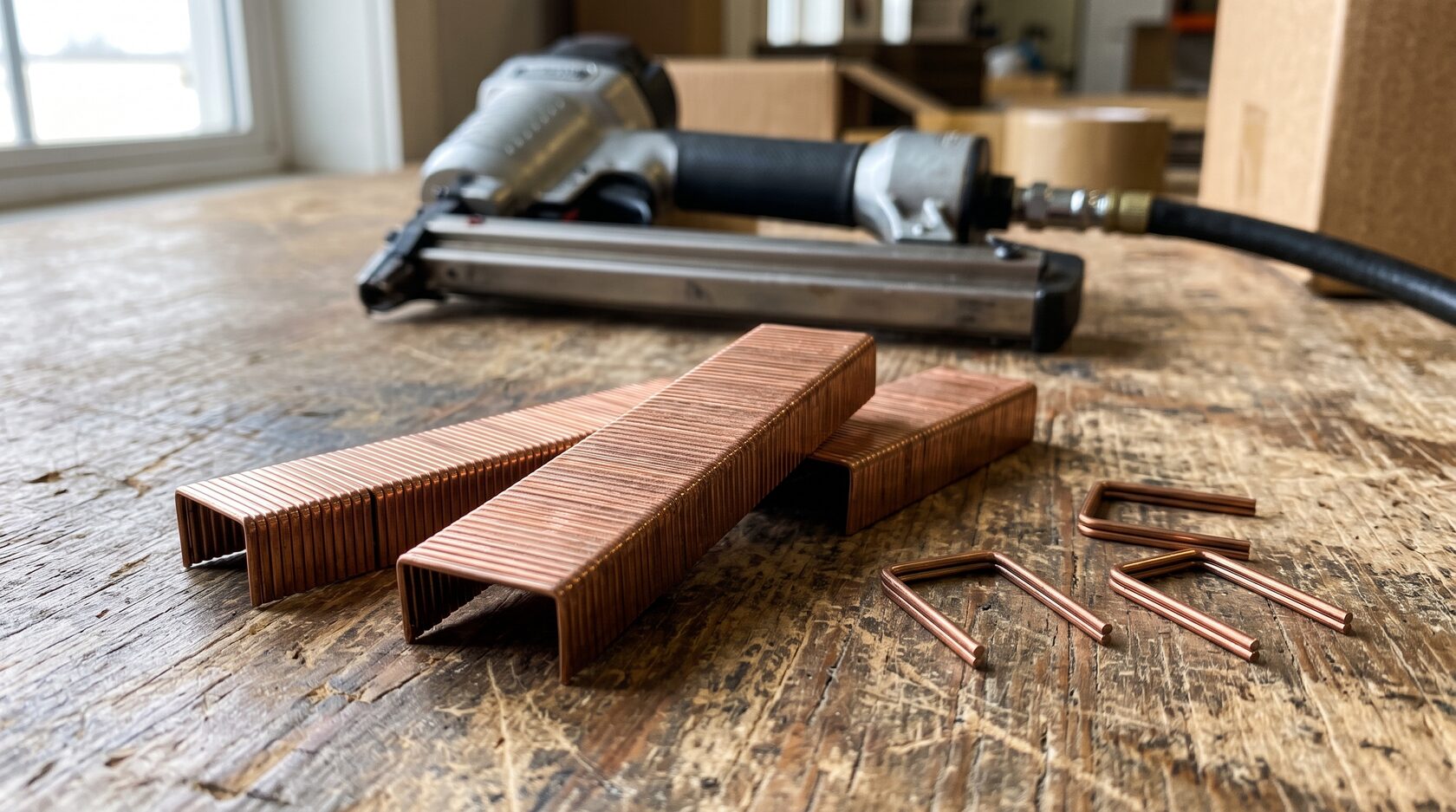

Скобы для пневматического степлера для закрытия картонных коробов

Когда пневматический степлер лучше заклейщика скотчем

Скобы и клейкая лента решают похожую задачу закрытия короба, но работают по разным принципам.

Степлер

Создает механическое соединение.
Он может быть удобен:
  • для плотного многослойного картона;
  • при тяжелом содержимом;
  • для определенных транспортных коробов;
  • когда технологией предусмотрено закрытие скобой.

Заклейщик скотчем

Наносит клейкую ленту вдоль стыка клапанов.
Автоматические и полуавтоматические заклейщики удобны при постоянном потоке стандартных коробов.
Нельзя универсально утверждать, что скоба «прочнее скотча» или наоборот. Результат зависит от гофрокартона, конструкции короба, содержимого, крепежа, ленты и требований к транспортной упаковке.
В некоторых процессах технологии также могут комбинироваться.

Где применяют пневматические упаковочные степлеры

Основные сферы применения именно carton staplers — упаковка и производство гофротары.
Их можно встретить:
  • на производстве гофрокоробов;
  • в упаковочных цехах;
  • на складах;
  • в логистических центрах;
  • на мебельных предприятиях для транспортной тары;
  • в производстве промышленного оборудования;
  • при упаковке металлической продукции;
  • в пищевой промышленности для закрытия внешней транспортной тары;
  • на предприятиях строительных материалов.
То есть поисковый интент текущей статьи должен оставаться вокруг пневматических степлеров для гофротары, а не уходить в монтаж утеплителей, кабеля или мебельную обивку.
Для последних существуют собственные специальные разновидности пневмостеплеров.

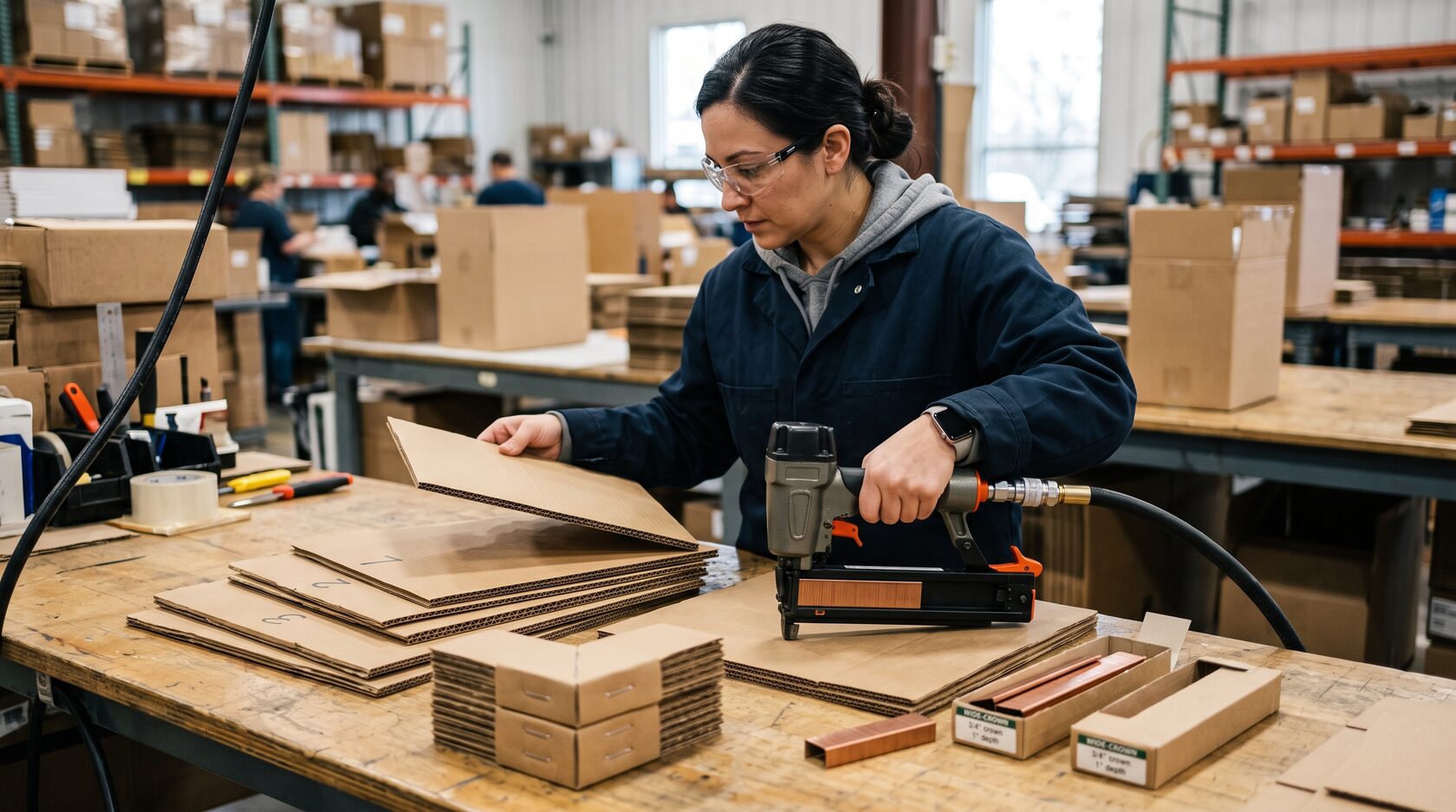

Как выбрать пневматический степлер для гофротары

Правильный подбор начинается с упаковки, а не с максимальной мощности инструмента.

Тип операции

Определите, что требуется:
  • закрывать верх заполненного короба;
  • сшивать дно;
  • соединять листы;
  • изготавливать гофротару.
Ручной carton closer и стационарный post stapler могут быть рассчитаны на совершенно разные процессы.

Толщина картона

Количество слоев и конструкция гофрокартона влияют на необходимую длину ножки и настройку инструмента.

Тип скобы

Следует заранее определить требуемую систему крепежа.
Нельзя выбирать степлер и скобы независимо друг от друга.

Интенсивность работы

Для периодического закрытия коробов подойдет одна конфигурация, для постоянного потока — другая.
При большой загрузке становятся важными:
  • емкость магазина;
  • скорость перезарядки;
  • масса инструмента;
  • балансировка;
  • расход воздуха;
  • эргономика.
Everwin, например, отдельно позиционирует RCC с магазином на 1000 скоб для high-volume production.

Наличие пневматической линии

До покупки необходимо проверить характеристики компрессора и воздушной магистрали.
Важен не только номинальный максимум компрессора, но и стабильная подача воздуха непосредственно к рабочему месту.

Регулировка глубины

Она полезна, если приходится работать с коробами разной толщины.
Everwin CCA-серия, например, предусматривает настройку penetration.
Выбор пневматического степлера и скоб для гофротары

Основные неисправности пневматического степлера

В процессе эксплуатации могут возникать характерные симптомы.

Скоба не выходит

Возможные причины:
  • пустой магазин;
  • заклинивание крепежа;
  • неподходящая скоба;
  • повреждение толкателя;
  • недостаточное давление;
  • неисправность драйвера.

Скоба забивается не полностью

Следует проверить:
  • настройки глубины;
  • давление непосредственно на инструменте;
  • соответствие длины крепежа;
  • толщину гофрокартона;
  • состояние рабочего узла.

Скоба формируется неправильно

Причиной могут быть:
  • несовместимый крепеж;
  • износ формирующего механизма;
  • неправильная настройка;
  • повреждение рабочей головки;
  • слишком толстая или неоднородная упаковка.

Воздух постоянно выходит из корпуса

Вероятны:
  • изношенные уплотнения;
  • повреждение клапанов;
  • проблема пневмоцилиндра;
  • нарушение соединения шланга или штуцера.
Пневматическая утечка может одновременно снижать рабочее усилие.

Инструмент делает холостые срабатывания

Необходимо проверить магазин, толкатель, механизм подачи и совместимость скоб.

Обслуживание пневматического степлера

Конкретные требования определяются инструкцией производителя.
Профилактика может включать:
  • очистку магазина;
  • удаление картонной пыли;
  • осмотр рабочего носика;
  • проверку драйвера;
  • контроль крепежа;
  • проверку воздушного шланга;
  • осмотр уплотнений;
  • проверку штуцеров;
  • обслуживание пневматической системы в соответствии с документацией.
Особенно важно не применять произвольные смазочные материалы.
Одни пневматические инструменты требуют подачи специального масла, другие имеют иные требования к подготовке воздуха. Поэтому формулировка «пневмостеплер необходимо регулярно смазывать» без указания модели тоже слишком универсальна.

Требования безопасности

Пневматический степлер развивает значительное локальное усилие и не должен восприниматься как безобидный ручной инструмент.
Во время работы необходимо:
  • никогда не направлять рабочий носик на человека;
  • держать руки вне зоны выхода крепежа;
  • отключать воздушный шланг перед устранением заклинивания;
  • использовать только совместимые скобы;
  • не блокировать штатные механизмы безопасности;
  • проверять воздушный шланг и соединения;
  • не выполнять ремонт под давлением;
  • не превышать параметры, установленные производителем.
Перед разборкой инструмент необходимо полностью отсоединить от пневматической системы и удалить скобы из магазина, если это предусмотрено инструкцией обслуживания.

Ручной или стационарный степлер — что выбрать

Ручной пневматический

Лучше подходит, если:
  • размеры коробов меняются;
  • оператор перемещается между упаковочными местами;
  • требуется закрывать готовые короба;
  • необходим компактный инструмент.

Стационарный пневматический

Рационален, если:
  • операция постоянно выполняется на одном рабочем месте;
  • сшивается большое количество однотипных изделий;
  • необходимо позиционировать картон относительно стойки;
  • требуется производственное изготовление или закрытие тары.
В каталоге ПромТрансУпак обе группы представлены отдельно, что подтверждает их разное назначение.

Итоги

Пневматический степлер для гофротары использует энергию сжатого воздуха для приведения в действие поршня и драйвера, которые подают металлическую скобу через слои картона и формируют механическое соединение.
Главное отличие упаковочного carton stapler от строительного или мебельного пневмостеплера заключается в конструкции рабочего узла, типе крепежа и назначении. Поэтому один инструмент нельзя универсально использовать для коробов, мебели, кабеля и строительных работ.
При выборе необходимо учитывать тип операции, параметры скобы, толщину гофрокартона, интенсивность работы, конструкцию магазина и требования к пневматической системе.
ПромТрансУпак поставляет ручные и стационарные пневматические степлеры для производства и закрытия гофротары, а также запасные части и оборудование для сервисного обслуживания. В актуальном каталоге ручных моделей представлены PA/15-18, PA/18-22, ADCSY-19-35 и ADCSY-22-35.
10.08.2026
