Ручное оборудование для стреппинга: виды, устройство и применение
Ручное стреппинг-оборудование используют для натяжения, соединения и обрезки упаковочной ленты при обвязке коробов, паллет, пачек материалов и других грузов. Главное преимущество такого инструмента — возможность выполнять стреппинг непосредственно возле груза без установки стационарной автоматической машины.
К ручному оборудованию относятся как полностью механические натяжители и клещи, так и аккумуляторные и пневматические стреппинг-инструменты. Signode, например, официально разделяет ручные инструменты на manual, battery powered и pneumatic, причем выпускает отдельные решения для пластиковых PP/PET и стальных лент.
При этом нельзя считать любой ручной инструмент универсальным. Конкретная модель рассчитана на определенный материал, ширину и толщину ленты, способ формирования соединения и диапазон усилия натяжения.

Что входит в ручное стреппинг-оборудование

Термин «ручное стреппинг-оборудование» охватывает несколько типов устройств, выполняющих разные операции.
Основные из них:
  • натяжители;
  • клещи для обжима скрепы;
  • комбинированные механические устройства;
  • аккумуляторные стреппинг-инструменты;
  • пневматические инструменты;
  • ножницы и резаки;
  • диспенсеры для рулонов;
  • натяжители для кордовой и тканой ленты.
В каталоге ПромТрансУпак эти группы также разделены: представлены комбинированные инструменты, натяжители, клещи, пневматические и аккумуляторные устройства.
Выбор определяется прежде всего не размером предприятия, а типом ленты, требуемым соединением, количеством обвязок и характеристиками груза.

Из каких операций состоит ручной стреппинг

Независимо от используемого инструмента типовая обвязка включает несколько основных операций.

Обвод ленты вокруг груза

Оператор вручную проводит ленту вокруг коробки, пачки изделий или паллетированного груза.
Для удобной подачи рулона применяют диспенсер. Он удерживает бухту, облегчает размотку и помогает избежать неконтролируемого раскручивания ленты.
В каталоге ПромТрансУпак, например, существуют отдельные размотчики для PP/PET, стальной и кордовой ленты.

Натяжение

Лента подтягивается с заданным или контролируемым оператором усилием.
У механического натяжителя усилие создается вручную. У аккумуляторного или пневматического устройства эту работу выполняет привод.

Соединение концов

Здесь возможны разные технологии:
  • металлическая скрепа;
  • проволочная или другая пряжка;
  • сварка трением;
  • безскреповое соединение стальной ленты;
  • другие специальные замки.
Signode указывает, что для пластиковых лент используются, в частности, crimp-соединение со скрепой или buckle, а аккумуляторные BXT формируют соединение PP/PET методом friction weld — сваркой трением без металлической скрепы.

Обрезка

После формирования соединения свободный конец ленты отделяется.
Функция резки может быть встроена в натяжитель или комбинированный инструмент либо выполняться отдельным резаком.

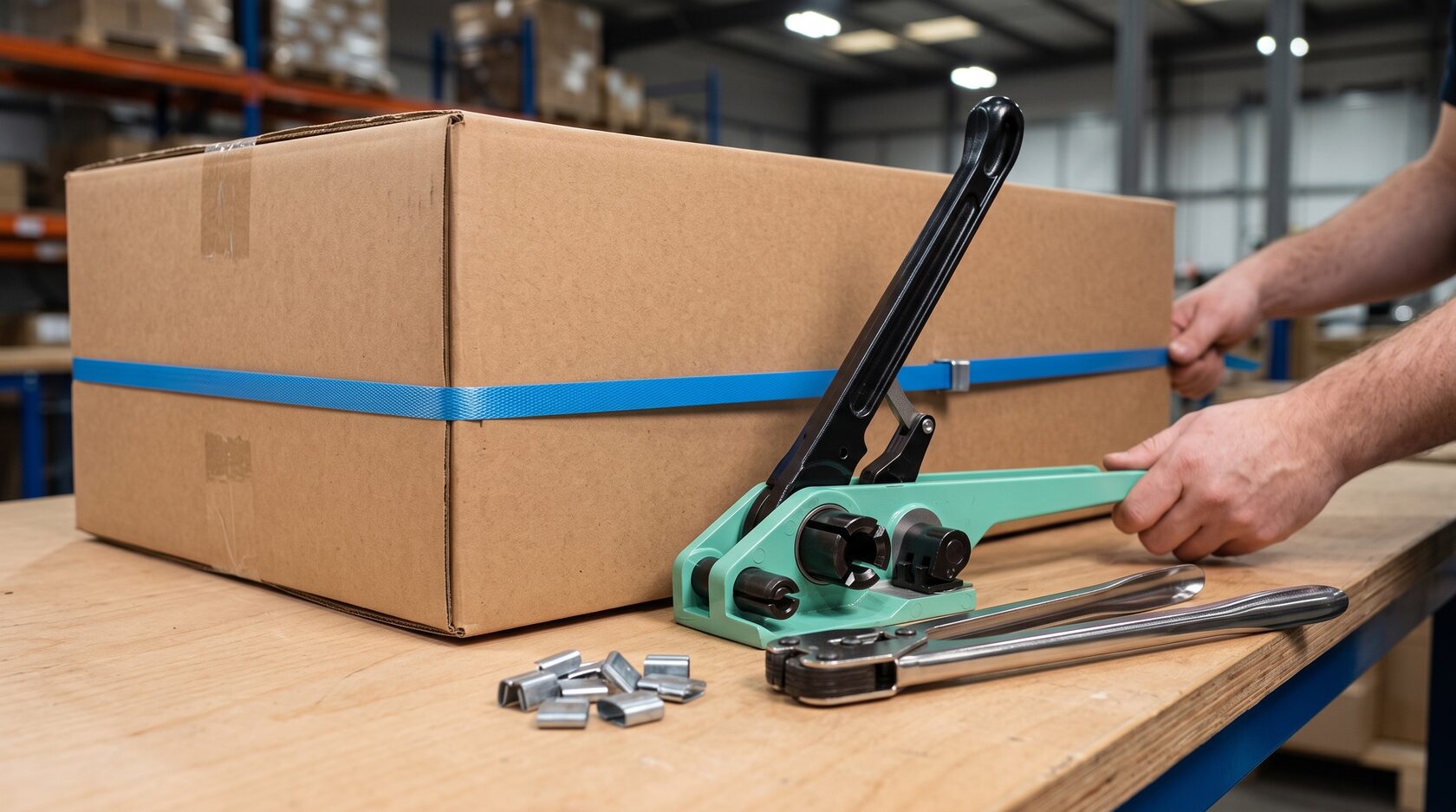

Ручная обвязка коробки PP-лентой с натяжителем и клещами

Раздельный ручной стреппинг-инструмент

При раздельной системе разные операции выполняются отдельными устройствами.
Типичный комплект для пластиковой ленты может состоять из:
  1. натяжителя;
  2. клещей;
  3. металлических скреп;
  4. диспенсера;
  5. при необходимости защитных уголков.
Такой принцип широко используется с PP и PET-лентой. Например, механические натяжители Signode MIP работают совместно с отдельными sealers и соответствующими скрепами или пряжками.
В каталоге ПромТрансУпак также представлен H-23 GS: при работе со скрепой после натяжения используется отдельный обжимной инструмент, тогда как при применении пряжки последовательность соединения отличается.

Преимущества раздельной системы

  • простая конструкция;
  • сравнительно небольшая стоимость входа;
  • возможность менять только один инструмент;
  • пригодность для периодической упаковки;
  • широкий выбор инструмента под разные виды скреп.

Ограничения

Оператору приходится последовательно использовать несколько устройств. Поэтому при большом числе обвязок рабочий цикл обычно менее удобен, чем с комбинированным или приводным инструментом.

Натяжитель для стреппинг-ленты

Натяжитель выполняет одну основную задачу — создает необходимое натяжение ленты вокруг груза.
Обычно один конец ленты фиксируется в инструменте, а второй протягивается механизмом при движении рычага.
В конструкции могут использоваться:
  • захват;
  • натяжной ролик;
  • храповой механизм;
  • рукоятка;
  • встроенный резак.
Signode выпускает отдельные механические натяжители для пластиковых и стальных лент, причем конструкции этих двух групп различаются.
Поэтому нельзя использовать натяжитель для PP/PET как универсальный инструмент для стальной ленты, если производителем это не предусмотрено.

Клещи для стреппинг-ленты

Клещи используются для деформации металлической скрепы и создания механического соединения двух концов ленты.
После достижения нужного натяжения на перекрывающиеся концы устанавливают скрепу и обжимают ее рабочими губками.
Конструкция губок должна соответствовать:
  • типу скрепы;
  • ширине ленты;
  • материалу стреппинга.
Например, клещи H-36 из каталога ПромТрансУпак имеют отдельные исполнения для PP/PET-ленты шириной 12 и 16 мм и соответствующих скреп.
Это еще одна причина не покупать клещи только по внешнему сходству: совместимость необходимо проверять по характеристикам.

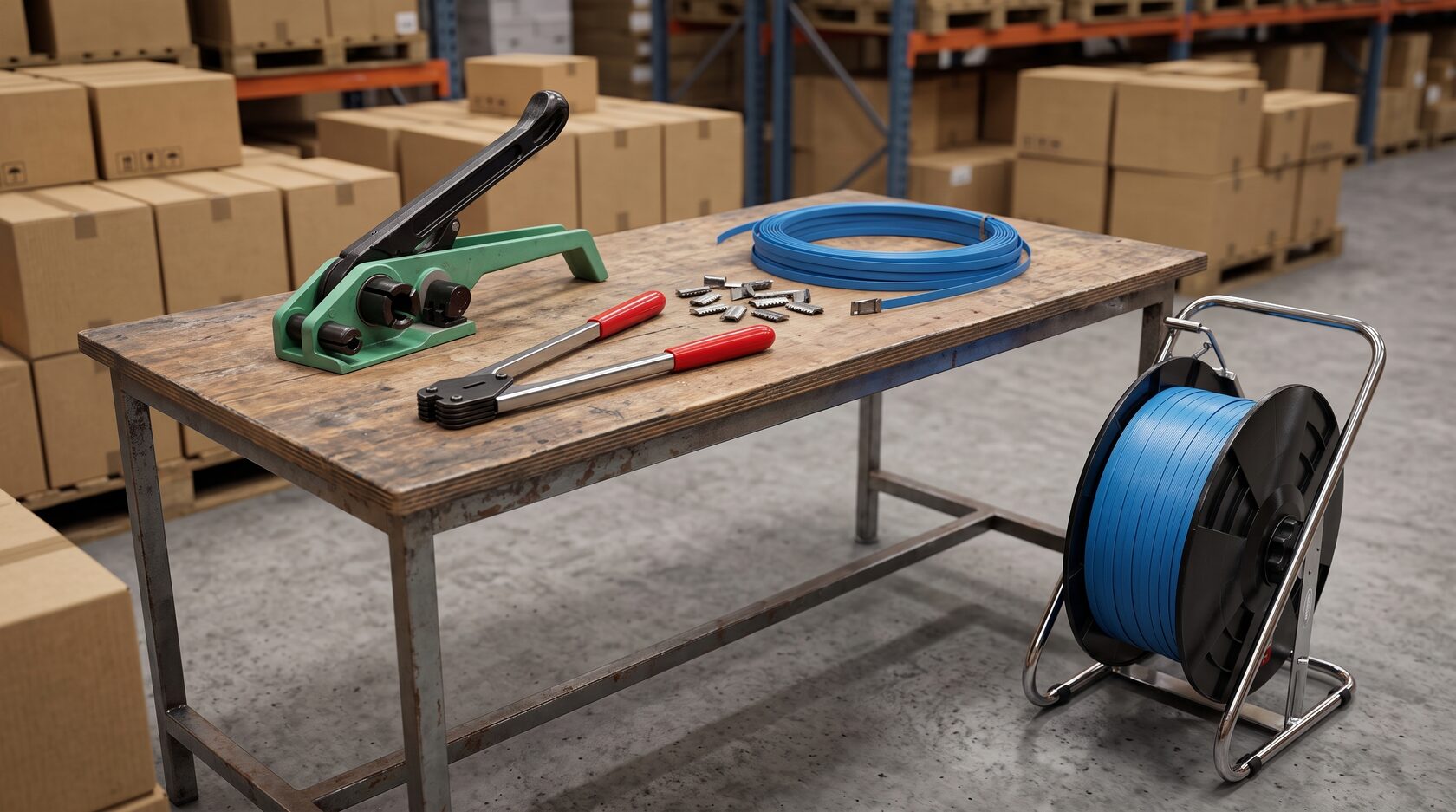

Комплект ручного стреппинг-инструмента с натяжителем клещами и скрепами

Комбинированный механический стреппинг-инструмент

Комбинированное устройство объединяет несколько операций в одном корпусе.
В зависимости от конструкции оно может:
  • натягивать ленту;
  • обжимать скрепу;
  • фиксировать соединение;
  • обрезать свободный конец.
Но формулировка из старой статьи, что комбинированный инструмент всегда выполняет абсолютно все этапы, слишком широкая.
Например, механический P1625 ПромТрансУпак рассчитан на PP-ленту и скрепу; он позволяет выполнять натяжение, соединение и резку без отдельного натяжителя и клещей. H-42 также объединяет натяжение, обжим скрепы и обрезку PP-ленты.
Но конкретный принцип зависит от модели и используемого замка.

Когда комбинированный инструмент удобнее

Он особенно практичен, когда:
  • оператор перемещается между грузами;
  • упаковка выполняется в разных точках склада;
  • требуется уменьшить количество отдельных инструментов;
  • число обвязок выше, чем при эпизодическом использовании простого комплекта.

Аккумуляторный стреппинг-инструмент

Аккумуляторные модели являются одним из наиболее удобных вариантов ручного стреппинга PP и PET-лентой.
Типичный инструмент самостоятельно выполняет три основные операции:
  1. натягивает ленту электроприводом;
  2. соединяет концы сваркой трением;
  3. отделяет лишнюю часть ленты.
У аккумуляторных BXT Signode соединение PP/PET выполняется автоматической friction-weld сваркой. Такие устройства относятся именно к инструменту для пластикового стреппинга, а для стали производитель предлагает отдельные BPT/BST.

Как происходит сварка PP/PET-ленты

После натяжения перекрывающиеся участки пластиковой ленты прижимаются внутри рабочего узла.
Один участок быстро перемещается относительно другого. За счет трения поверхности локально нагреваются, после чего материал сплавляется под давлением.
В результате металлическая скрепа для такого соединения не требуется. Signode прямо описывает friction-weld joint как способ соединения пластиковых PP/PET-лент без металлических seals.

Автоматический и ручной режим

Набор режимов зависит от конкретной модели.
Например, аккумуляторный Q31 в каталоге ПромТрансУпак имеет автоматический, полуавтоматический и ручной режимы, электронную регулировку натяжения и отдельную настройку времени сварки. Это параметры именно Q31, а не универсальная характеристика каждого аккумуляторного инструмента.

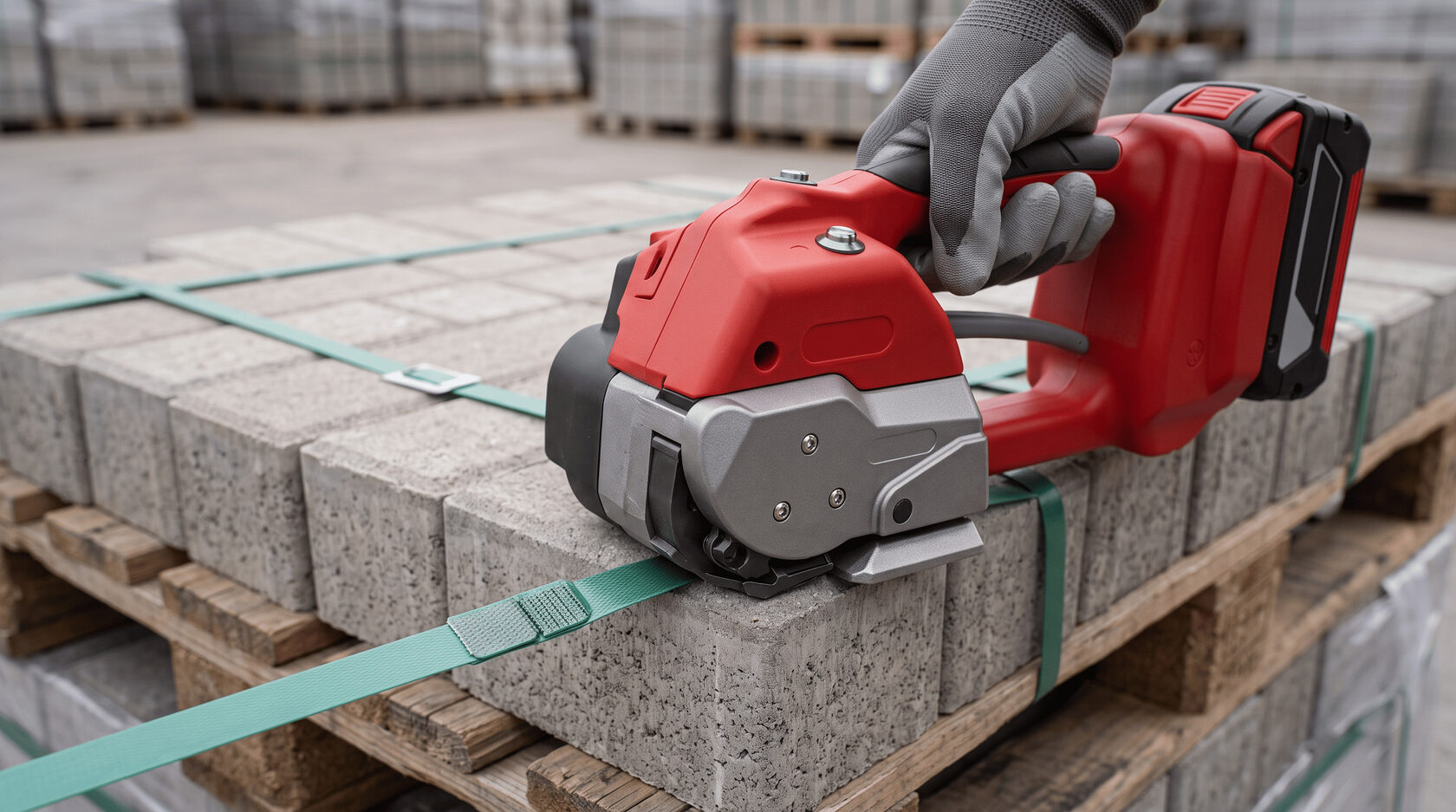

Аккумуляторный стреппинг-инструмент для натяжения и сварки PET-ленты

Пневматический стреппинг-инструмент

Пневматические модели используют энергию сжатого воздуха.
Они применяются там, где требуется интенсивная ручная обвязка и на рабочем участке уже доступна пневмосеть или компрессор.
В зависимости от модели инструмент может выполнять:
  • пневматическое натяжение;
  • сварку пластиковой ленты;
  • соединение стальной ленты;
  • обрезку.
Например, STO-19P из каталога ПромТрансУпак рассчитан на PP и PET-ленту шириной 12–19 мм и использует пневматический привод. Эти параметры относятся именно к данной модели.
Signode также выпускает пневматические инструменты, в том числе отдельные системы для высоконагруженного стального стреппинга.

Преимущества пневматического инструмента

  • отсутствие тяжелого аккумулятора;
  • возможность интенсивной эксплуатации;
  • стабильная работа при правильно подготовленном сжатом воздухе;
  • высокий потенциал натяжения в соответствующих моделях.

Ограничения

Главное ограничение — зависимость от воздушной линии.
Кроме того, необходимо учитывать требования производителя к:
  • рабочему давлению;
  • расходу воздуха;
  • качеству сжатого воздуха;
  • диаметру и длине шланга;
  • подготовке воздуха.
Универсального давления для всех пневматических стреппинг-инструментов не существует.

Инструмент для стальной ленты

Стальной стреппинг используется в задачах, где требуется высокая прочность и где характеристики пластиковой ленты могут быть недостаточны.
Для работы со сталью применяются специально предназначенные инструменты:
  • механические натяжители;
  • пневматические натяжители;
  • клещи;
  • комбинированные инструменты;
  • аккумуляторные устройства;
  • резаки для стальной ленты.
Signode предлагает ручные, пневматические и аккумуляторные решения именно для стального стреппинга. Для соединения могут применяться металлические seals с notch/crimp-соединением либо специальные безскреповые соединения в зависимости от инструмента.
Стальную ленту нельзя обрабатывать обычными клещами или резаками для PP/PET, если производитель прямо не допускает такое использование.
Особенно важна осторожность при резке уже натянутой стали: высвобождение накопленной энергии может вызвать резкое движение конца ленты.

Инструмент для кордовой и тканой ленты

Кордовый стреппинг также требует отдельного подхода.
Он может изготавливаться из полиэстеровых волокон и использоваться с металлическими или другими подходящими пряжками. Signode предлагает woven polyester GatorSTRAP и composite polyester MakoSTRAP, а для их натяжения выпускаются специальные ручные и приводные tensioner tools.
В каталоге ПромТрансУпак для кордовой ленты представлен, например, натяжитель H-22 и его модификации. В зависимости от исполнения они работают с лентой различной ширины и соответствующими замками.
Таким образом, фраза «ручной стреппинг-инструмент работает с PP, PET, металлом и кордом» корректна только применительно ко всему классу оборудования. Одна конкретная модель обычно рассчитана на один материал или ограниченную группу совместимых материалов.

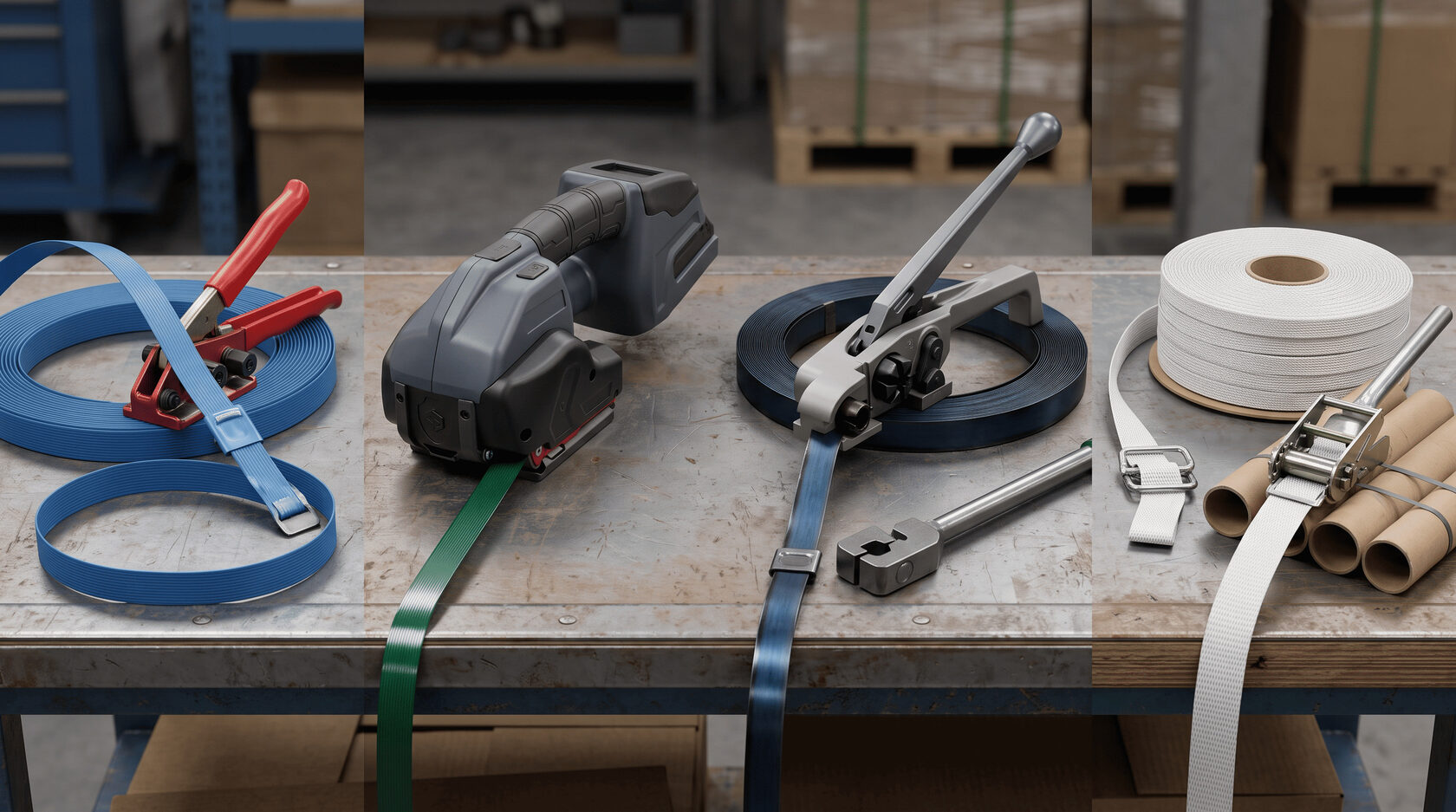

Ручной инструмент для PP PET стальной и кордовой стреппинг-ленты

PP и PET — почему для них может использоваться один инструмент

Некоторые аккумуляторные и пневматические модели действительно совместимы сразу с PP и PET.
Signode BXT, например, официально рассчитан на обе пластиковые ленты. STO-19P ПромТрансУпак также заявлен для PP и PET.
Но это не означает, что настройки одинаковы.
PP и PET различаются по:
  • механическим свойствам;
  • способности сохранять натяжение;
  • жесткости;
  • толщине;
  • поведению при сварке;
  • допустимой нагрузке.
Поэтому при смене материала необходимо проверить диапазон натяжения и параметры сварки конкретного инструмента.

Скрепа, пряжка или сварка — какой способ соединения используется

Способ соединения является одним из ключевых критериев выбора инструмента.

Металлическая скрепа

Концы ленты перекрываются, на них устанавливается металлическая скрепа, после чего клещи или комбинированное устройство механически ее деформируют.
Такой способ широко применяется с PP/PET и стальной лентой в соответствующих системах. Signode отдельно выпускает seals и sealers для пластикового и стального стреппинга.

Пряжка

Лента пропускается через специальную пряжку. После этого натяжитель создает требуемое усилие, а геометрия замка удерживает соединение.
Такие системы встречаются с пластиковой, кордовой и тканой лентой. Signode MIP, например, поддерживает варианты соединения с соответствующими buckles.

Сварка трением

Используется преимущественно в приводном инструменте для PP/PET.
Здесь расходная металлическая скрепа не требуется. Именно так работают аккумуляторные BXT Signode.

Безскреповое соединение стали

Для стальной ленты существуют специальные инструменты, которые формируют соединение без отдельной металлической скрепы.
Например, Signode BST относится к аккумуляторным sealless-инструментам для стали.

Для каких грузов используют ручной стреппинг-инструмент

Сфера применения значительно шире небольших складов.
Ручной инструмент используют для:
  • коробов;
  • паллет;
  • пиломатериалов;
  • строительных материалов;
  • металлической продукции;
  • профилей;
  • труб;
  • пачек листовых материалов;
  • мебели;
  • бытовой техники;
  • оборудования;
  • грузов нестандартной формы.
Signode позиционирует ручной стреппинг для операций pack, bundle, unitize, warehouse и transport, включая крепление грузовых единиц и транспортную упаковку.
Выбор материала и силы натяжения при этом должен соответствовать характеристикам конкретного груза.

Ручной инструмент или стреппинг-машина

Ручной инструмент особенно полезен, когда продукция:
  • имеет разные размеры;
  • находится в разных частях склада;
  • слишком крупная для стандартной арки машины;
  • обвязывается нерегулярно;
  • требует мобильности оператора.
Если через одну точку постоянно проходит большой поток однотипных коробов, полуавтоматическая или автоматическая стреппинг-машина может быть рациональнее.
Разница здесь не только в скорости одного цикла. Стационарная машина обеспечивает более повторяемый процесс и позволяет организовать упаковку как часть производственной линии.

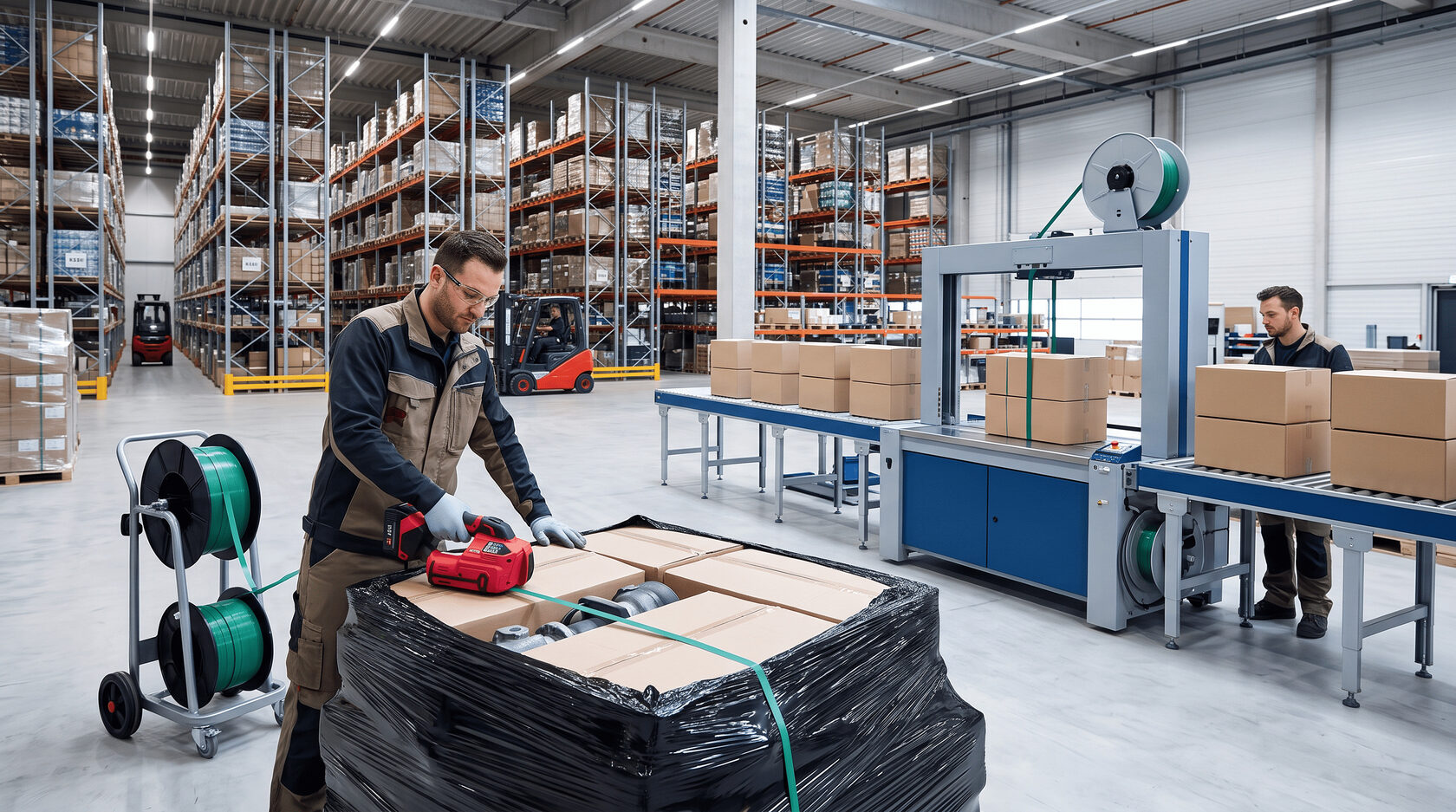

Ручной стреппинг-инструмент и стационарная стреппинг-машина на складе

Как выбрать ручной стреппинг-инструмент

Подбирать оборудование следует от ленты и груза, а не от максимального значения натяжения в рекламном описании.

Материал ленты

Сначала определяют, что используется:
  • PP;
  • PET;
  • сталь;
  • корд;
  • тканый полиэстер.
После этого выбирают совместимый класс инструмента.

Ширина ленты

Каждая модель рассчитана на определенный диапазон.
Например, P1625 ПромТрансУпак предназначен для PP-ленты конкретной ширины, тогда как STO-19P допускает PP/PET шириной 12–19 мм.

Толщина ленты

Даже при правильной ширине слишком тонкая или толстая лента может неправильно захватываться и свариваться.
Например, в официальном каталоге Signode разные BXT рассчитаны на собственные диапазоны толщины PP/PET.

Требуемое натяжение

Для коробки с легким товаром и тяжелой промышленной паллеты требуются разные режимы.
Чрезмерное натяжение способно:
  • продавить картонный короб;
  • повредить кромки продукции;
  • деформировать упаковку;
  • разорвать неподходящую ленту.
Поэтому запас по максимальному усилию сам по себе не означает более правильный выбор.

Способ соединения

Необходимо заранее определить:
  • нужна ли скрепа;
  • используется ли пряжка;
  • требуется ли сварка;
  • допускается ли безскреповое соединение.
От этого зависит и инструмент, и расходные материалы.

Количество обвязок

Для редкой работы может быть рационален простой механический комплект.
При увеличении числа циклов возрастает ценность:
  • аккумуляторного привода;
  • регулируемого натяжения;
  • автоматической сварки;
  • комбинированного рабочего цикла.
Но универсальной границы вроде «после 50 паллет обязательно нужен аккумуляторный инструмент» не существует.

Механический, аккумуляторный или пневматический — что выбрать

Механический

Подходит для эпизодических и умеренных объемов, когда важны простота и минимальная зависимость от источников энергии.
Плюсы:
  • простая конструкция;
  • сравнительно низкая стоимость;
  • отсутствие аккумулятора и компрессора;
  • удобство хранения.
Минусы:
  • больше ручных операций;
  • выше физическая нагрузка;
  • результат сильнее зависит от оператора.

Аккумуляторный

Рационален для мобильной и более интенсивной работы с совместимой лентой.
Плюсы:
  • мобильность;
  • электропривод натяжения;
  • автоматизированная сварка в соответствующих моделях;
  • возможность программируемой настройки.
Главное ограничение — необходимость следить за состоянием и зарядом аккумуляторов.

Пневматический

Подходит для интенсивной эксплуатации на оборудованных производственных участках.
Плюсы:
  • мощный привод;
  • длительная работа без зарядки батареи;
  • широкий выбор тяжелых промышленных решений.
Ограничения:
  • компрессор или пневмосеть;
  • воздушный шланг;
  • требования к подготовке воздуха.
Signode выпускает все три класса, что подтверждает: они не являются линейной шкалой «плохой → хороший», а предназначены для разных условий эксплуатации.

Дополнительное оборудование для ручного стреппинга

Сам инструмент — только часть рабочего места.

Диспенсер

Удерживает рулон и позволяет контролируемо подавать ленту.
Для разных типов бухт используют разные конструкции. Например, H-83E ПромТрансУпак рассчитан на PP-ленту с определенными диаметрами шпули, а PJ500 предназначен для PP/PET.

Защитные уголки

Размещаются между лентой и кромкой груза.
Они помогают:
  • распределить нагрузку;
  • уменьшить риск повреждения картонного короба;
  • защитить ленту от острой кромки.
Для некоторых грузов уголки также помогают сохранять правильное положение стреппинга.

Резак

Используется для безопасной резки ленты.
Особенно важно выбирать специализированный инструмент для стали, поскольку натянутая металлическая лента способна резко распрямляться после разрезания.

Основные ошибки при ручном стреппинге

Даже исправный инструмент не гарантирует качественную обвязку при неправильной технологии.
Распространенные ошибки:
  • инструмент не соответствует типу ленты;
  • неправильная скрепа;
  • недостаточное натяжение;
  • чрезмерное натяжение;
  • неправильная настройка сварки;
  • слишком сильное повреждение ленты клещами;
  • загрязненная сварочная зона;
  • отсутствие защиты на острых углах;
  • перекрученная лента;
  • лента располагается под углом;
  • неправильно выбранная ширина или толщина.
Особенно важно соблюдать совместимость всех компонентов системы: лента → инструмент → соединительный элемент → груз.

Безопасность при работе со стреппинг-инструментом

Стреппинг находится под натяжением и способен накапливать значительную механическую энергию.
При работе необходимо:
  • использовать инструмент по назначению;
  • держать руки вне рабочей зоны натяжения и сварки;
  • не стоять непосредственно на линии возможного движения ленты;
  • использовать подходящий резак;
  • проверять состояние механизма перед работой;
  • не превышать допустимые параметры ленты;
  • не применять поврежденные скрепы;
  • не использовать самодельные модификации инструмента.
При обвязке тяжелых грузов необходимо также оценивать устойчивость самой продукции: стреппинг не должен использоваться как способ исправления заведомо нестабильной укладки.

Обслуживание ручного стреппинг-инструмента

Несмотря на компактные размеры, приводной инструмент имеет рабочие узлы, которые постепенно загрязняются и изнашиваются.
В зависимости от модели проверяют:
  • натяжное колесо;
  • захват ленты;
  • сварочный механизм;
  • нож;
  • прижимные элементы;
  • аккумулятор;
  • пневматический привод;
  • уплотнения;
  • подшипники;
  • крепеж.
Особенно чувствительна к загрязнению зона сварки PP/PET. Пыль и частицы полимера могут влиять на стабильность соединения.
Конкретный порядок очистки, смазки и замены деталей необходимо определять по руководству производителя. Универсальный график обслуживания для всех ручных инструментов некорректен.

Итоги

Ручной стреппинг-инструмент — это не один универсальный аппарат, а целый класс оборудования для натяжения, соединения и резки PP, PET, стальной, кордовой и тканой ленты.
Для небольшого количества обвязок может использоваться механический комплект из натяжителя и клещей. Комбинированный инструмент сокращает количество отдельных операций, аккумуляторный автоматизирует натяжение и сварку совместимой пластиковой ленты, а пневматические системы подходят для интенсивной промышленной работы при наличии сжатого воздуха.
Главное правило выбора — сначала определить ленту, груз и способ соединения, а уже затем подбирать инструмент. Даже внешне похожие устройства могут работать с разной шириной, толщиной и материалом стреппинга.
ПромТрансУпак поставляет механические, комбинированные, аккумуляторные и пневматические стреппинг-инструменты, натяжители, клещи, диспенсеры и расходные материалы, а также выполняет диагностику и ремонт упаковочного оборудования. Актуальная структура каталога включает все основные группы ручного стреппинг-инструмента.
10.08.2026
