Термоусадочный аппарат: виды, устройство, принцип работы и применение
Термоусадочный аппарат — это упаковочное оборудование, которое использует специальную пленку, способную сокращаться под воздействием температуры и плотно облегать продукцию.
Такой способ упаковки применяется для отдельных товаров, наборов, коробов, бутылок, банок, полиграфической продукции, косметики, бытовых товаров и множества других изделий.
В зависимости от конструкции оборудование может выполнять только термоусадку либо объединять сразу несколько операций:
  • оборачивание товара пленкой;
  • сварку;
  • обрезку;
  • термоусадку;
  • транспортировку через рабочую зону.
Самые компактные камерные машины совмещают сварку и усадку в одном рабочем пространстве. Более производительные системы используют отдельный сварочный узел и непрерывный термоусадочный тоннель. Производители также выпускают полностью автоматические линии, рассчитанные на большой поток продукции.

Как работает термоусадочная пленка

Термоусадочная пленка изменяет свои геометрические размеры после нагрева.
Во время производства материал получает определенную молекулярную ориентацию. При воздействии температуры пленка стремится сократиться и плотнее прилегает к поверхности продукции.
На практике процесс включает несколько этапов:
  1. продукт помещается в пленку;
  2. лишний материал формируется вокруг изделия;
  3. пленка запаивается;
  4. упаковка попадает в нагретую зону;
  5. материал сокращается;
  6. пленка повторяет контуры изделия.
Результат зависит не только от температуры.
На качество усадки влияют:
  • тип пленки;
  • ее толщина;
  • размеры изделия;
  • скорость прохождения через зону нагрева;
  • интенсивность воздушного потока;
  • качество сварочного шва.

Какие задачи решает термоусадочная упаковка

Термоусадочная пленка может выполнять сразу несколько функций.
Она помогает:
  • объединить несколько товаров в комплект;
  • защитить поверхность от пыли и загрязнений;
  • сохранить аккуратный внешний вид;
  • ограничить случайное раскрытие упаковки;
  • стабилизировать группу товаров;
  • подготовить продукцию к транспортировке;
  • создать прозрачную демонстрационную упаковку.
Однако сама по себе термоусадочная пленка не означает автоматически полную герметичность или увеличение срока хранения любого продукта.
Эти свойства зависят от материала пленки, качества сварочного шва, конструкции упаковки и требований конкретной продукции.

Основные виды термоусадочных аппаратов

Условно оборудование можно разделить на несколько категорий:
  1. камерные термоусадочные машины;
  2. L-sealer с отдельным термотоннелем;
  3. полуавтоматические тоннельные системы;
  4. автоматические термоусадочные линии;
  5. моноблочные shrink-wrapper системы.
Каждый тип рассчитан на свой уровень производительности и размер продукции.

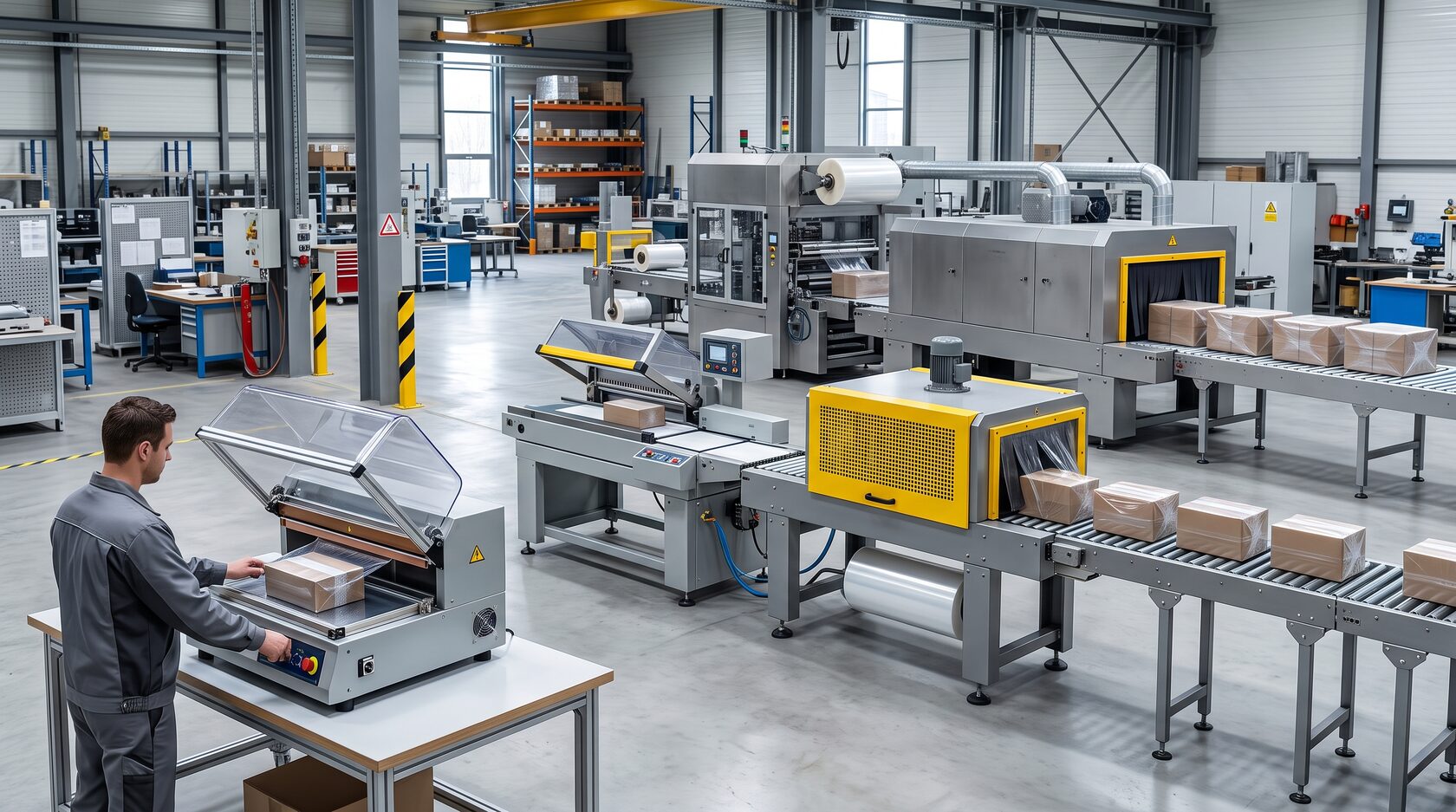

Основные виды термоусадочного оборудования

Камерный термоусадочный аппарат

Камерная машина — один из наиболее компактных вариантов.
В едином рабочем пространстве выполняются:
  • сварка пленки;
  • обрезка;
  • термоусадка.
Оператор помещает продукт в пленку и располагает его в рабочей зоне. После закрытия крышки выполняется сварка, а нагретый воздух циркулирует внутри камеры и усаживает пленку.
Minipack-Torre прямо описывает камерные машины как решения, объединяющие sealing и shrink-wrapping в одном компактном рабочем цикле.

Из чего состоит камерная машина

Типовая конструкция включает:
  • корпус;
  • рабочую камеру;
  • прозрачную крышку;
  • сварочную планку;
  • нагревательные элементы;
  • вентилятор циркуляции воздуха;
  • держатель рулона пленки;
  • панель управления;
  • рабочую платформу.
Компактность такого оборудования позволяет использовать его там, где нет места для отдельного термотоннеля.

Как проходит цикл упаковки в камерной машине

Шаг 1. Подготовка пленки

Продукт помещается между слоями пленки.

Шаг 2. Размещение в рабочей зоне

Товар укладывается так, чтобы линия будущего сварочного шва находилась возле сварочной планки.

Шаг 3. Закрытие крышки

После закрытия машина выполняет сварку.

Шаг 4. Нагрев

Горячий воздух циркулирует внутри камеры.

Шаг 5. Усадка

Пленка сокращается и облегает изделие.

Шаг 6. Завершение цикла

Крышка открывается, и оператор извлекает готовую упаковку.

Где применяются камерные термоусадочные машины

Они особенно удобны:
  • в магазинах;
  • на небольших производствах;
  • в типографиях;
  • при упаковке подарочных наборов;
  • для косметической продукции;
  • для книг;
  • для небольших коробов;
  • для штучных товаров.
Minipack-Torre позиционирует компактные камерные модели именно в том числе для малого и среднего производства.

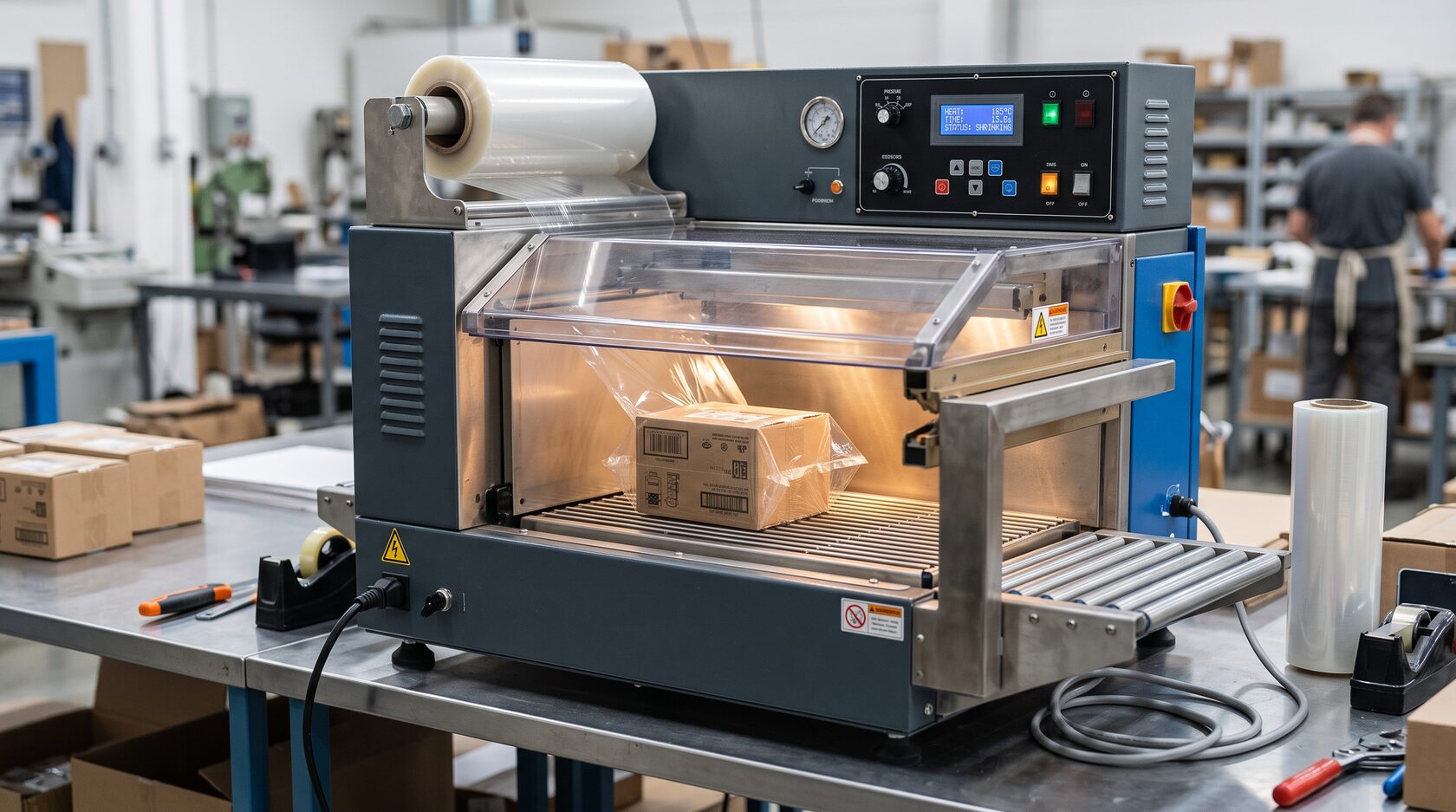

Камерная термоусадочная машина для упаковки товаров

Преимущества камерного аппарата

Основные преимущества:
  • компактные размеры;
  • относительно простая эксплуатация;
  • сварка и усадка в одном устройстве;
  • отсутствие отдельного тоннеля;
  • удобство при небольшом потоке продукции.
Главное ограничение — сравнительно невысокая производительность по сравнению с конвейерными системами.
Кроме того, размеры изделия ограничены габаритами самой камеры и сварочной планки.

Что такое L-sealer

L-sealer — это машина с L-образной сварочной рамой.
Она формирует сварочный шов одновременно по двум сторонам упаковки.
После размещения продукта между слоями пленки сварочная рамка:
  • запаивает пленку;
  • отделяет готовую упаковку от остального рулона.
После этого продукт может быть отправлен в отдельный термоусадочный тоннель.
SMIPACK выпускает полуавтоматические и автоматические L-sealer машины, которые могут поставляться как с термотоннелем, так и без него.

Чем L-sealer отличается от камерной машины

В камерной машине сварка и усадка выполняются в одной зоне.
В системе L-sealer + тоннель операции разделены:
сначала сварка → затем термоусадка.
Такой подход позволяет организовать непрерывный поток.
Пока один продукт проходит через тоннель, следующий уже может формироваться в сварочной зоне.
Поэтому производительность обычно выше.

Что такое термоусадочный тоннель

Термотоннель — это нагретая камера с транспортирующей системой.
Продукт перемещается через нее по:
  • роликовому;
  • сетчатому;
  • цепному;
  • ленточному транспортеру.
Внутри тоннеля вентиляторы создают циркуляцию горячего воздуха.
Пленка равномерно нагревается и сокращается вокруг товара.
Современные тоннели позволяют регулировать температуру и воздушные потоки для адаптации под различные упаковочные конфигурации. Например, Robopac использует регулируемые воздушные потоки в своих high-performance shrink tunnels.

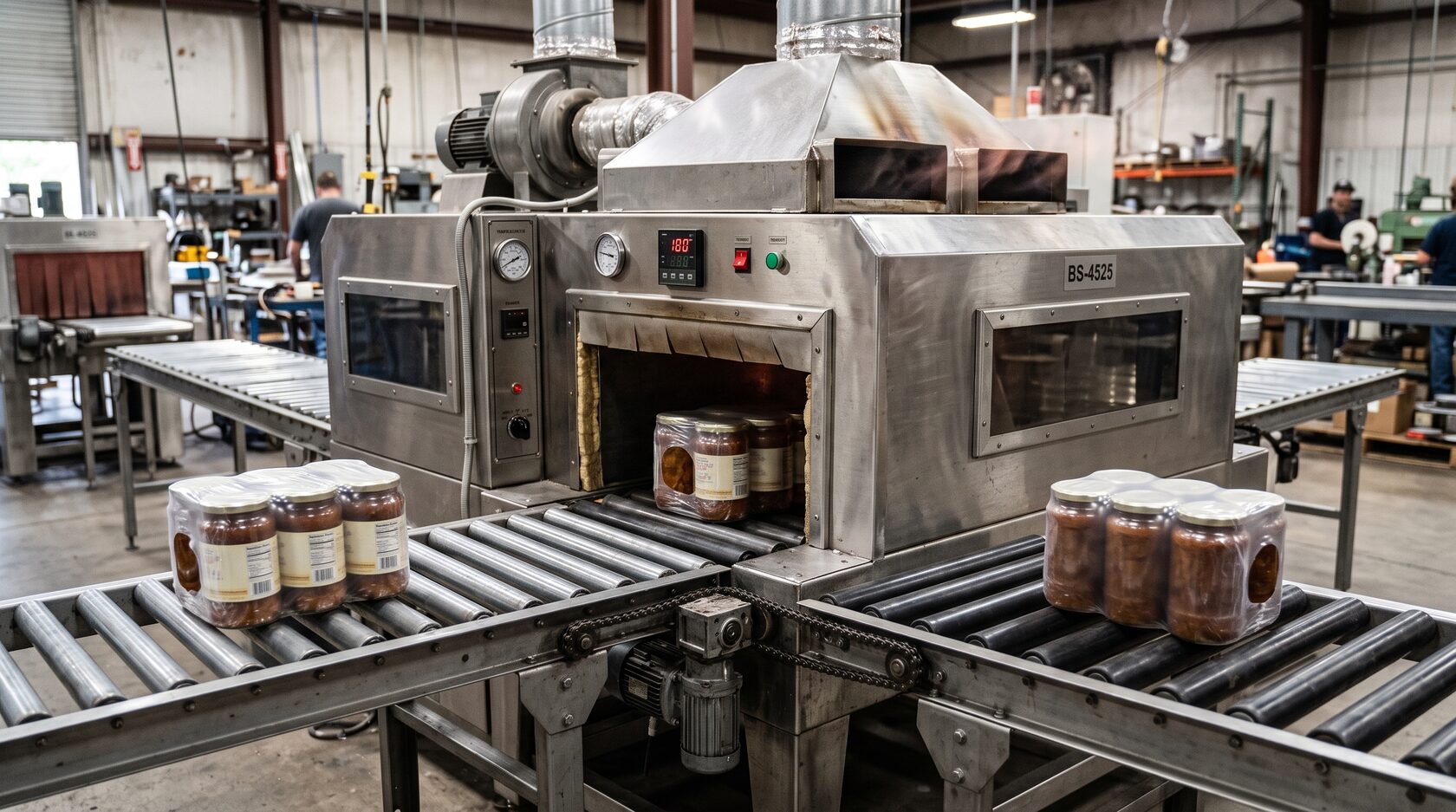

Промышленный термоусадочный тоннель с конвейером

Из чего состоит термоусадочный тоннель

Основные элементы:
  • теплоизолированный корпус;
  • нагревательные элементы;
  • вентиляторы;
  • система циркуляции воздуха;
  • транспортер;
  • привод;
  • температурный контроллер;
  • панель управления.
На качество усадки особенно сильно влияют:
  • равномерность нагрева;
  • скорость транспортера;
  • направление воздушного потока.

Почему важна циркуляция горячего воздуха

Недостаточно просто нагреть тоннель до высокой температуры.
Пленка должна получать тепло равномерно со всех сторон.
Если циркуляция неправильная:
  • одна сторона может перегреться;
  • другая останется свободной;
  • появятся складки;
  • упаковка может деформироваться.
Поэтому промышленные машины используют вентиляторы и специальные каналы распределения воздуха.
SMIPACK, например, предусматривает управление вентиляторами тоннеля через инвертор для более точной регулировки воздушного потока и температуры.

Полуавтоматическая система L-sealer + тоннель

Это один из наиболее распространенных вариантов для среднего производства.
Оператор вручную:
  • размещает продукт;
  • позиционирует его в пленке;
  • запускает сварку.
Далее машина:
  • формирует пакет;
  • передает продукт на конвейер;
  • пропускает его через термотоннель.
Такое решение производительнее камерной машины, но при этом проще полностью автоматической линии.

Автоматический L-sealer

В автоматической версии подача продукции и сварка выполняются без постоянного ручного вмешательства.
Продукт перемещается по конвейеру, система определяет его положение, формирует упаковку и отправляет ее в тоннель.
Robopac, например, выпускает автоматические shrink-wrapper системы с L-образными сварочными рамами и встроенным термотоннелем.

Полностью автоматическая термоусадочная линия

На крупных предприятиях оборудование интегрируется непосредственно в производственный поток.
Линия может автоматически выполнять:
  1. подачу продукции;
  2. группировку;
  3. формирование пленки;
  4. сварку;
  5. обрезку;
  6. усадку;
  7. охлаждение;
  8. вывод готовой упаковки.
Такие системы рассчитаны на высокую производительность.
Например, автоматические серии SMIPACK HS могут достигать нескольких тысяч упаковок в час в зависимости от конфигурации.

Моноблочные термоусадочные упаковщики

Отдельная категория — промышленное оборудование, в котором механизмы оборачивания и термоусадки объединены в одну производственную систему.
Такие машины часто используются для групповой упаковки:
  • бутылок;
  • банок;
  • коробов;
  • лотков;
  • упаковок с напитками.
SMIPACK XP, например, предназначена для упаковки бутылок, банок, коробов, лотков и других продуктов в пленку, а также в конфигурациях tray + film и pad + film.

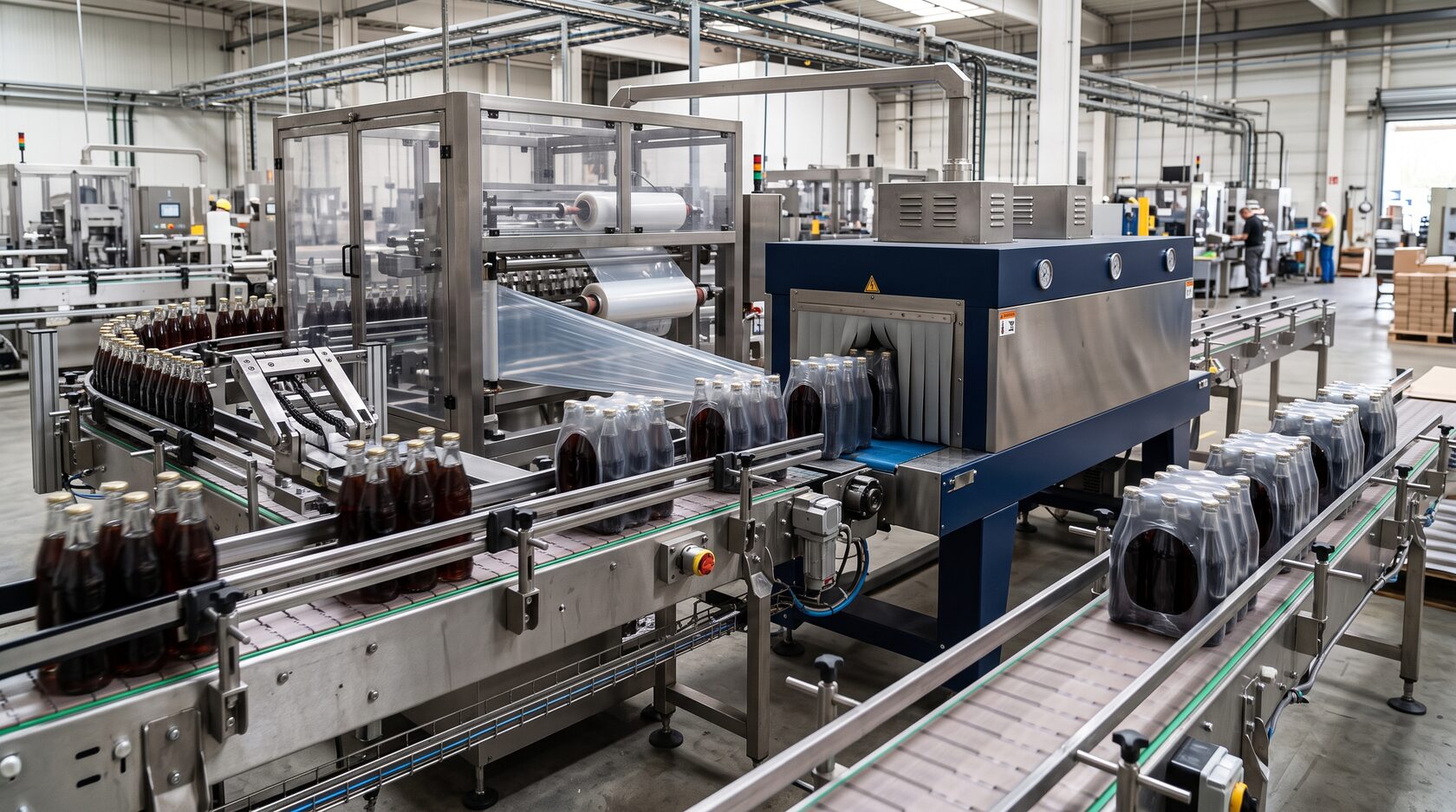

Автоматическая термоусадочная линия для групповой упаковки

Какие виды пленки используются

Конкретный материал зависит от машины и продукции.
В термоусадочной упаковке могут применяться:
  • полиолефиновая пленка POF;
  • полиэтиленовая пленка PE;
  • полипропиленовая пленка PP;
  • другие специализированные материалы.
Например, автоматические SMIPACK HS способны работать с polyolefin, polyethylene и polypropylene пленками в предусмотренных конфигурациях.

Полиолефиновая пленка POF

POF широко применяется для демонстрационной и потребительской упаковки.
Она подходит для:
  • коробок;
  • книг;
  • косметики;
  • бытовых товаров;
  • некоторых категорий пищевой продукции.
Преимущества:
  • прозрачность;
  • аккуратная усадка;
  • хороший внешний вид;
  • возможность работы на L-sealer системах.

Полиэтиленовая пленка PE

PE чаще применяется для:
  • групповой упаковки;
  • бутылок;
  • банок;
  • тяжелых комплектов;
  • транспортных упаковок.
Она особенно распространена на промышленных shrink-wrapper линиях.

Нужно ли использовать PVC-пленку

PVC исторически широко применялась в термоусадочной упаковке, но современный выбор материала зависит от требований к продукту, нормативов предприятия и характеристик конкретной машины.
Не стоит использовать старое упрощение:
«POF — для еды, PVC — для всего остального».
На практике выбор намного сложнее и должен учитывать:
  • тип продукта;
  • контакт с пищевой продукцией;
  • температуру усадки;
  • требования к внешнему виду;
  • вентиляцию;
  • ограничения производителя оборудования.

Что можно упаковывать в термоусадочную пленку

Оборудование применяется для множества категорий продукции:
  • книги;
  • журналы;
  • коробки;
  • косметика;
  • бытовая химия;
  • канцелярия;
  • посуда;
  • бутылки;
  • банки;
  • лотки;
  • пищевые наборы;
  • техническая продукция;
  • строительные материалы.
Robopac использует shrink-wrapper системы, в частности, для бутылок, банок, лотков и коробов в пищевой, beverage, personal care и chemical отрасли.

Можно ли упаковывать крупногабаритную продукцию

Да, но не любой аппарат подходит для этой задачи.
Размер изделия ограничивается:
  • шириной сварочной рамки;
  • высотой тоннеля;
  • шириной транспортера;
  • шириной рулона пленки.
Промышленные машины могут обрабатывать очень крупные изделия. Например, у отдельных автоматических SMIPACK систем максимальная длина упаковки превышает 2000 мм.

Чем камерная машина отличается от термотоннеля

Главное отличие — организация процесса.

Камерная машина

  • компактная;
  • работает циклично;
  • сварка и усадка в одной зоне;
  • требует большего участия оператора;
  • подходит для небольших объемов.

Система с тоннелем

  • использует конвейер;
  • сварка и усадка разделены;
  • позволяет организовать непрерывный поток;
  • лучше подходит для средней и высокой производительности.

Как выбрать термоусадочный аппарат

Перед покупкой необходимо определить несколько параметров.

Производительность

Сколько упаковок необходимо делать:
  • в час;
  • в смену;
  • в минуту.

Размер товара

Необходимо знать:
  • длину;
  • ширину;
  • высоту.

Массу

Для тяжелой продукции требуется подходящий транспортер.

Тип пленки

POF, PE или другой материал.

Требуемая автоматизация

Нужно определить, будет ли продукт загружаться вручную или поступать с конвейера.

Групповая или индивидуальная упаковка

Для одного товара и нескольких бутылок в блоке могут потребоваться разные конструкции.

Как производительность влияет на выбор

Небольшому магазину или производству, где упаковывается несколько десятков изделий в час, может быть достаточно камерной машины.
При постоянном потоке уже рациональнее использовать L-sealer и термотоннель.
На крупных линиях применяются полностью автоматические shrink-wrapper системы.
Производительность промышленных машин может сильно различаться: Robopac указывает для своих shrink-wrapper решений в beverage-сегменте диапазон от десятков до более сотни циклов в минуту в зависимости от технологии и конфигурации.

Почему нельзя выбирать оборудование только по температуре

Паспортная температура камеры — лишь один из параметров.
Качество упаковки зависит одновременно от:
  • скорости транспортера;
  • температуры;
  • типа пленки;
  • мощности вентиляции;
  • воздушного потока;
  • размеров изделия.
Поэтому две машины с одинаковой максимальной температурой могут работать совершенно по-разному.

Какие настройки обычно регулируются

В зависимости от модели оператор может изменять:
  • температуру;
  • время сварки;
  • скорость транспортера;
  • скорость вентиляторов;
  • время усадки;
  • положение продукта;
  • параметры отдельных программ.
Современные автоматические машины позволяют сохранять разные упаковочные циклы. Например, Robopac Combitech предусматривает хранение до 100 различных циклов.

Где используется термоусадочное оборудование

Основные сферы:
  • пищевая промышленность;
  • производство напитков;
  • фармацевтика;
  • косметика;
  • бытовая химия;
  • полиграфия;
  • логистика;
  • e-commerce;
  • производство строительных материалов;
  • товары народного потребления.
Выбор конкретной машины зависит не столько от отрасли, сколько от формы продукции, производительности и требований к готовой упаковке.

Основные преимущества термоусадочного оборудования

При правильно подобранной технологии можно получить:
  • аккуратную упаковку;
  • повторяемый результат;
  • защиту от загрязнений;
  • стабильную групповую упаковку;
  • более высокую скорость по сравнению с ручным способом;
  • возможность интеграции в автоматическую линию.

Ограничения технологии

Термоусадочная упаковка подходит не для каждой продукции.
Необходимо учитывать:
  • чувствительность товара к температуре;
  • совместимость пленки;
  • требования к вентиляции;
  • расход электроэнергии;
  • размеры оборудования;
  • необходимость охлаждения готовой упаковки.
Для температурно-чувствительных товаров особенно важно подобрать подходящую пленку и режим.

Какие детали термоусадочной машины требуют обслуживания

Наиболее нагруженные элементы:
  • ТЭНы;
  • вентиляторы;
  • сварочные планки;
  • термоножи;
  • тефлоновые покрытия;
  • транспортер;
  • ролики;
  • датчики температуры;
  • терморегуляторы;
  • реле;
  • приводы.
Износ отдельных компонентов постепенно влияет на качество всей упаковки.

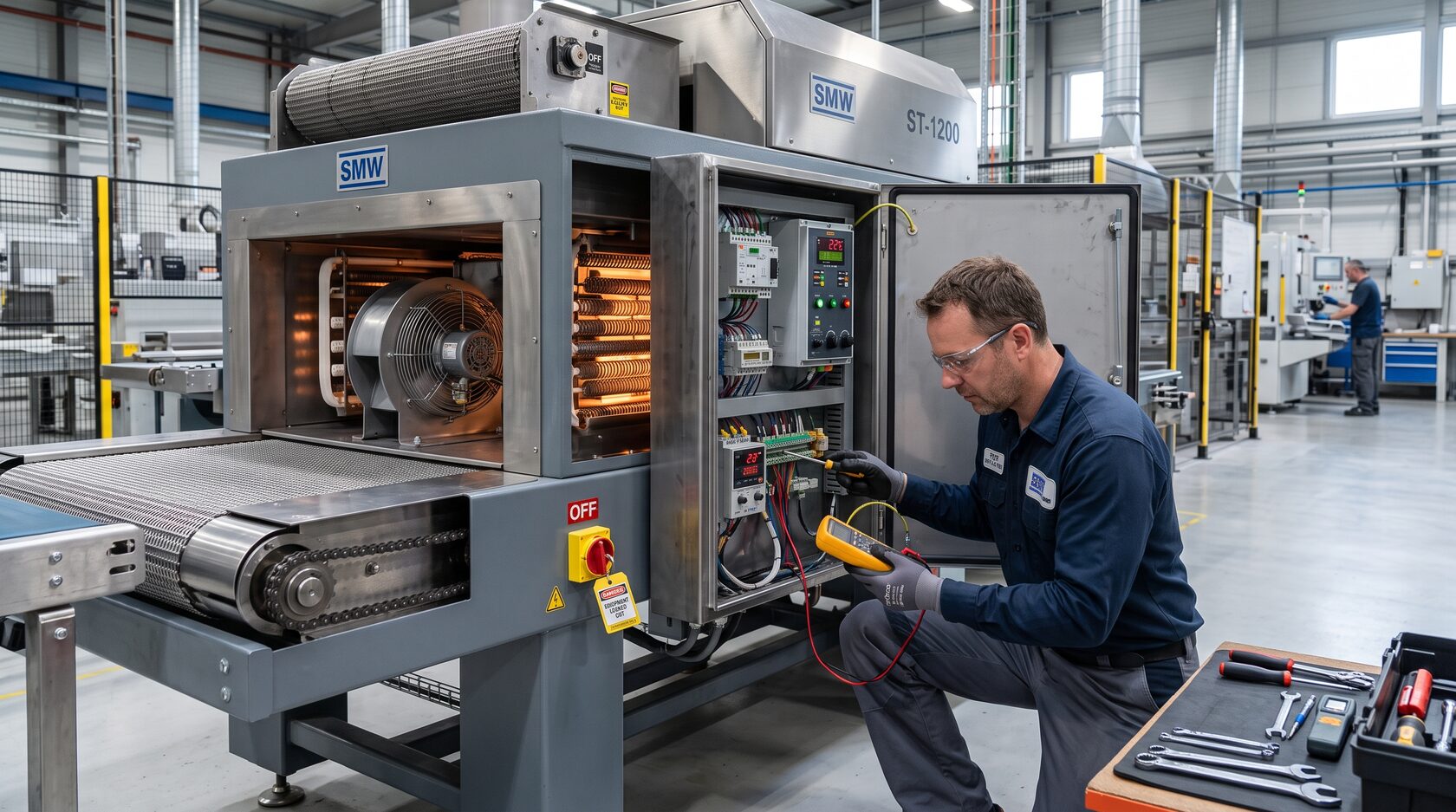

Техническое обслуживание термоусадочного оборудования

Признаки необходимости технического обслуживания

Поводом для диагностики могут быть:
  • пленка усаживается неравномерно;
  • камера долго нагревается;
  • температура нестабильна;
  • сварной шов расходится;
  • пленка прожигается;
  • транспортер движется рывками;
  • вентилятор шумит;
  • увеличилось время упаковки;
  • оборудование периодически отключается.
Не стоит компенсировать неисправность постоянным увеличением температуры.
Если, например, ухудшилась циркуляция воздуха, повышение нагрева может только сильнее перегревать отдельные участки упаковки.

Как продлить срок службы машины

Рекомендуется:
  1. регулярно очищать оборудование;
  2. контролировать состояние нагревателей;
  3. проверять вентиляторы;
  4. очищать сварочный узел;
  5. следить за транспортером;
  6. использовать подходящую пленку;
  7. не превышать паспортную производительность;
  8. проводить профилактическую диагностику.
Периодичность работ определяется инструкцией производителя и интенсивностью эксплуатации.

Камерная машина или тоннель — что выбрать

Камерный аппарат стоит рассмотреть, если:

  • объем упаковки небольшой;
  • мало свободного места;
  • ассортимент продукции меняется;
  • требуется компактное универсальное решение.

Термотоннель с L-sealer рациональнее, если:

  • поток продукции стабильный;
  • требуется большая производительность;
  • нужен конвейерный процесс;
  • оборудование будет интегрировано в линию.

Полностью автоматическая система необходима, если:

  • упаковка является частью непрерывного производства;
  • требуется минимальное участие оператора;
  • производительность измеряется десятками упаковок в минуту.

Итоги

Термоусадочный аппарат использует нагрев для сокращения специальной пленки вокруг продукта.
Конструкция оборудования может сильно различаться.
В камерной машине сварка и усадка происходят в одной рабочей зоне, поэтому такой вариант отличается компактностью и хорошо подходит для небольших объемов.
При использовании L-sealer и отдельного термотоннеля процесс разделяется на две операции, что позволяет организовать непрерывный поток и повысить производительность.
На крупных предприятиях применяются полностью автоматические shrink-wrapper линии, которые самостоятельно подают продукцию, формируют пленочную упаковку и выполняют усадку.
При выборе оборудования необходимо учитывать размеры продукта, производительность, тип пленки, массу груза и требуемую степень автоматизации.
ПромТрансУпак поставляет термоусадочное и другое промышленное упаковочное оборудование, запчасти и комплектующие, а также выполняет диагностику, техническое обслуживание и ремонт машин.
10.08.2026
