{{code}}Устройство и принцип работы паллетообмотчика
Паллетообмотчик — это упаковочная машина для фиксации грузов на поддонах с помощью стрейч-пленки. Оборудование применяется на производственных предприятиях, складах и в распределительных центрах, где необходимо регулярно подготавливать паллетированные грузы к хранению и транспортировке.
Вместо ручного перемещения оператора вокруг паллета машина контролируемо наносит пленку на груз с заданным натяжением, скоростью и количеством слоев. Это позволяет получать более повторяемую упаковку и рациональнее использовать упаковочный материал.
Принцип работы зависит от конструкции оборудования. В наиболее распространенном варианте груз вращается на поворотной платформе, а каретка с рулоном пленки перемещается по вертикальной колонне. В машинах с вращающейся рукой или кольцом сам паллет остается неподвижным.
Разберем основные узлы паллетообмотчика и последовательность полного цикла упаковки.

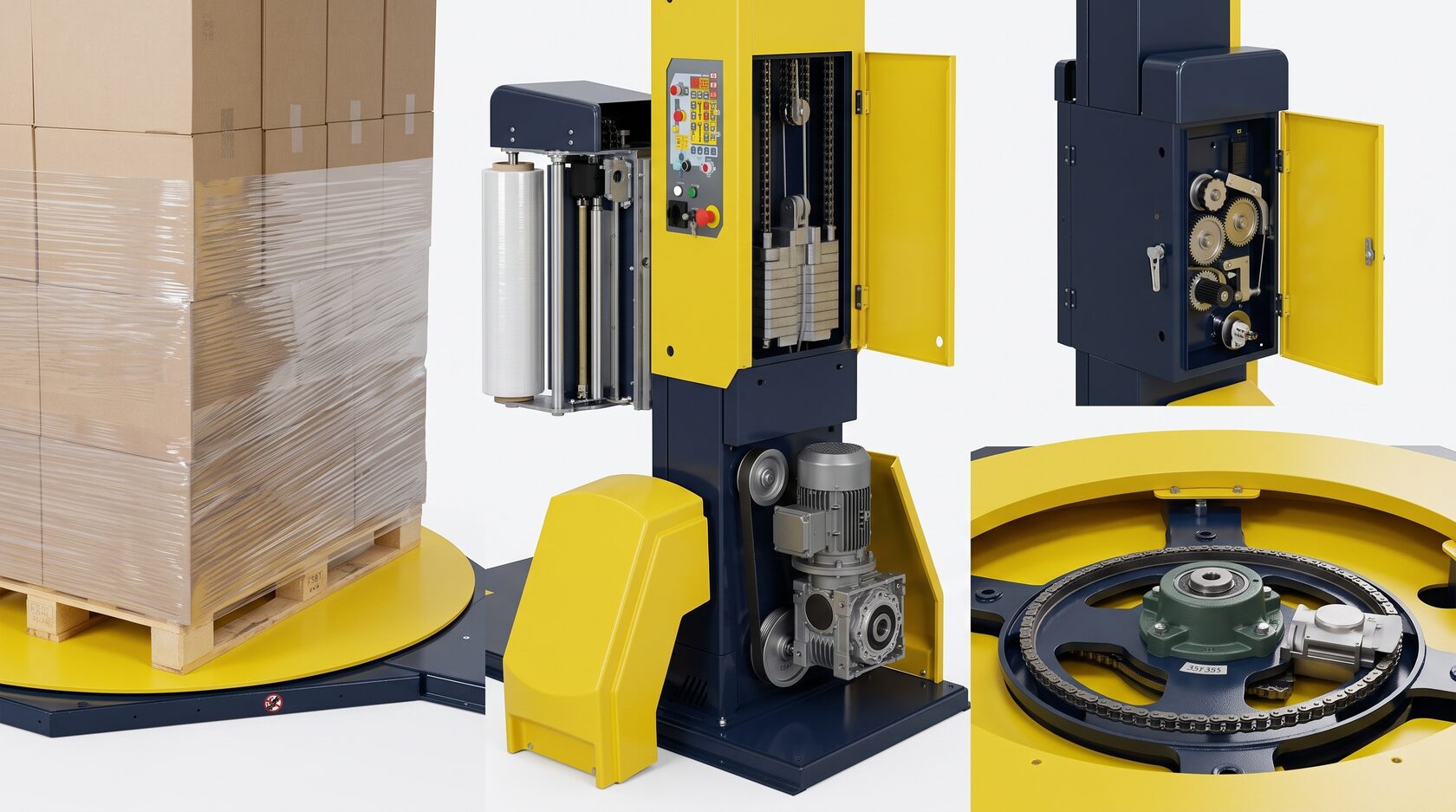

Из каких основных узлов состоит паллетообмотчик
Конструкция зависит от производителя и модели, однако классический паллетообмотчик с поворотным столом включает несколько основных элементов:
- основание;
- поворотную платформу;
- вертикальную колонну;
- каретку с рулоном стрейч-пленки;
- механизм подъема и опускания каретки;
- систему натяжения или предварительного растяжения пленки;
- датчик высоты груза;
- электроприводы;
- систему управления;
- панель оператора;
- элементы безопасности.
В автоматических машинах добавляются механизмы захвата, обрезки и закрепления пленки, конвейеры, дополнительные датчики и средства интеграции с упаковочной линией.
Поворотная платформа
Поворотный стол — один из главных элементов стационарного паллетообмотчика.
На платформу устанавливается паллет с грузом. После запуска цикла электропривод начинает вращать стол, благодаря чему стрейч-пленка последовательно оборачивается вокруг продукции.
Именно такой принцип применяется в полуавтоматических машинах с поворотным столом: паллет вращается, а пленка наносится равномерно вокруг него.
Скорость платформы у многих моделей регулируется. Для устойчивого груза она может быть выше, а для высокого или нестабильного паллета — ниже.
Вертикальная колонна
Колонна представляет собой вертикальную несущую конструкцию, по которой перемещается каретка с рулоном пленки.
Внутри или вдоль колонны могут располагаться:
- привод каретки;
- ремень или цепь;
- направляющие;
- электрические кабели;
- датчики верхнего и нижнего положения.
Высота колонны определяет максимальную высоту груза, которую способна упаковать конкретная модель.
Каретка с рулоном стрейч-пленки
Каретка удерживает рулон стрейч-пленки и перемещается вверх и вниз вдоль колонны.
Она отвечает не только за перемещение материала по высоте груза.
В зависимости от конструкции внутри каретки располагается система:
- механического торможения пленки;
- электромагнитного натяжения;
- предварительного растяжения;
- контроля усилия нанесения пленки.
При движении каретки вверх и вниз формируется требуемое перекрытие соседних витков.
Чем медленнее она перемещается относительно вращения паллета, тем больше пленки наносится на единицу высоты.
Как работает натяжение стрейч-пленки
Стрейч-пленку недостаточно просто намотать вокруг груза. Она должна создавать определенное удерживающее усилие.
В простых системах сопротивление разматыванию рулона создается механическим тормозом.
Более развитые каретки позволяют регулировать натяжение с панели управления.
Например, Robopac использует разные варианты кареток: от механического тормоза до электронно управляемых систем и моторизированного престретча.
Слишком слабое натяжение не обеспечивает устойчивости груза.
Чрезмерное может:
- деформировать картонные короба;
- повреждать продукцию;
- рвать пленку;
- создавать ненужную нагрузку на груз.
Поэтому усилие подбирается под конкретную продукцию.

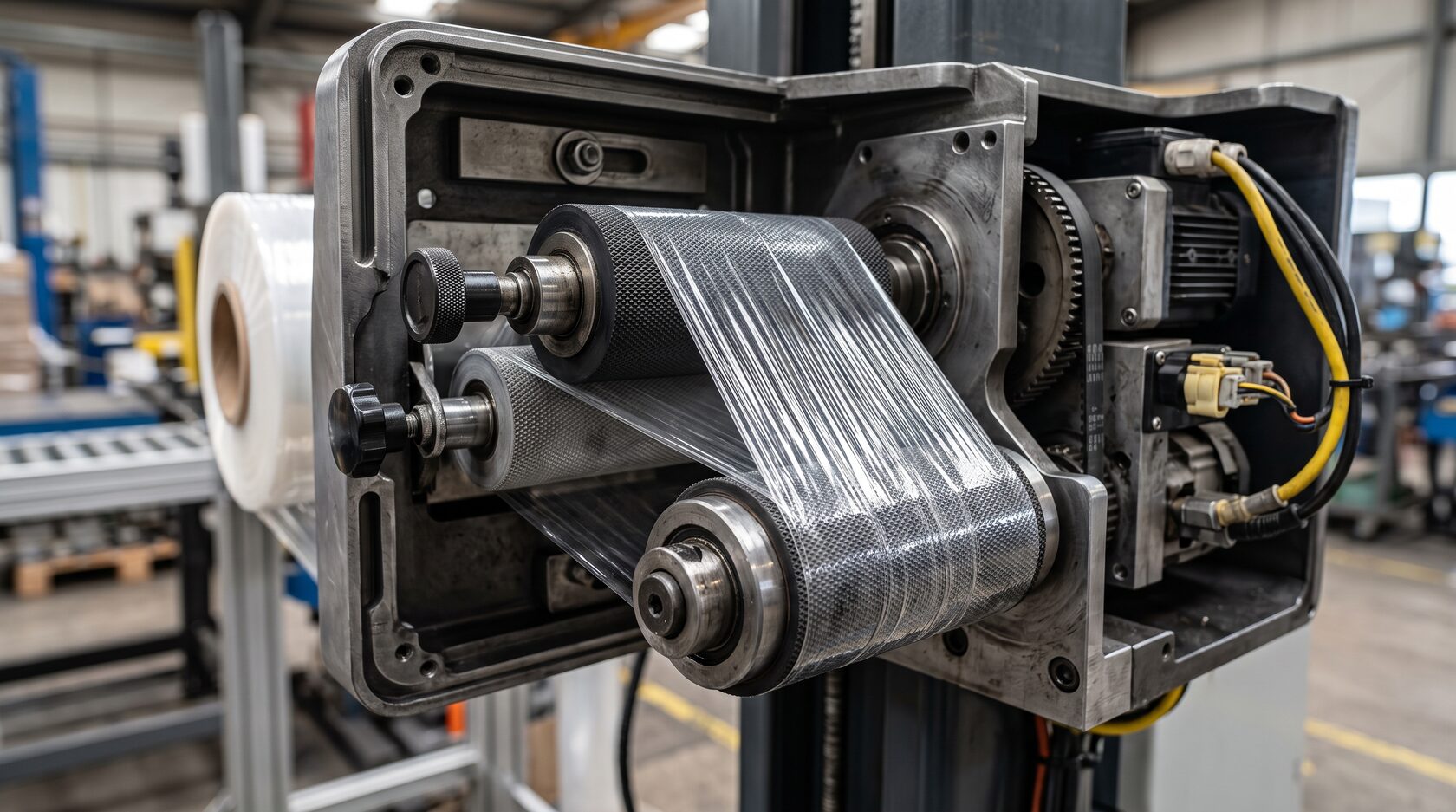

Что такое престретч
Престретч — предварительное растяжение стрейч-пленки непосредственно в каретке до того, как она будет нанесена на груз.
Пленка проходит между несколькими роликами, вращающимися с различной скоростью. За счет разницы скоростей материал растягивается.
Например, при фиксированном престретче 200% один метр исходной пленки превращается примерно в три метра растянутого материала. Такой принцип прямо описывает Signode для своих систем с фиксированным престретчем 200%.
Преимущества престретча:
- снижение расхода пленки;
- более контролируемое натяжение;
- равномерное нанесение материала;
- повторяемость упаковки.
Конкретный процент зависит от каретки и свойств используемой пленки.
Как паллетообмотчик определяет высоту груза
В большинстве современных полуавтоматических машин используется фотоэлектрический датчик.
Перед или во время цикла он определяет верхнюю границу паллета.
Когда каретка достигает верхней части груза, система получает сигнал и в зависимости от выбранной программы:
- выполняет дополнительные верхние витки;
- изменяет направление движения;
- начинает движение вниз.
Автоматическое определение высоты применяется и в современных моделях Signode.
У некоторых машин предусмотрены специальные фотоэлементы для сложных поверхностей, например темной продукции.

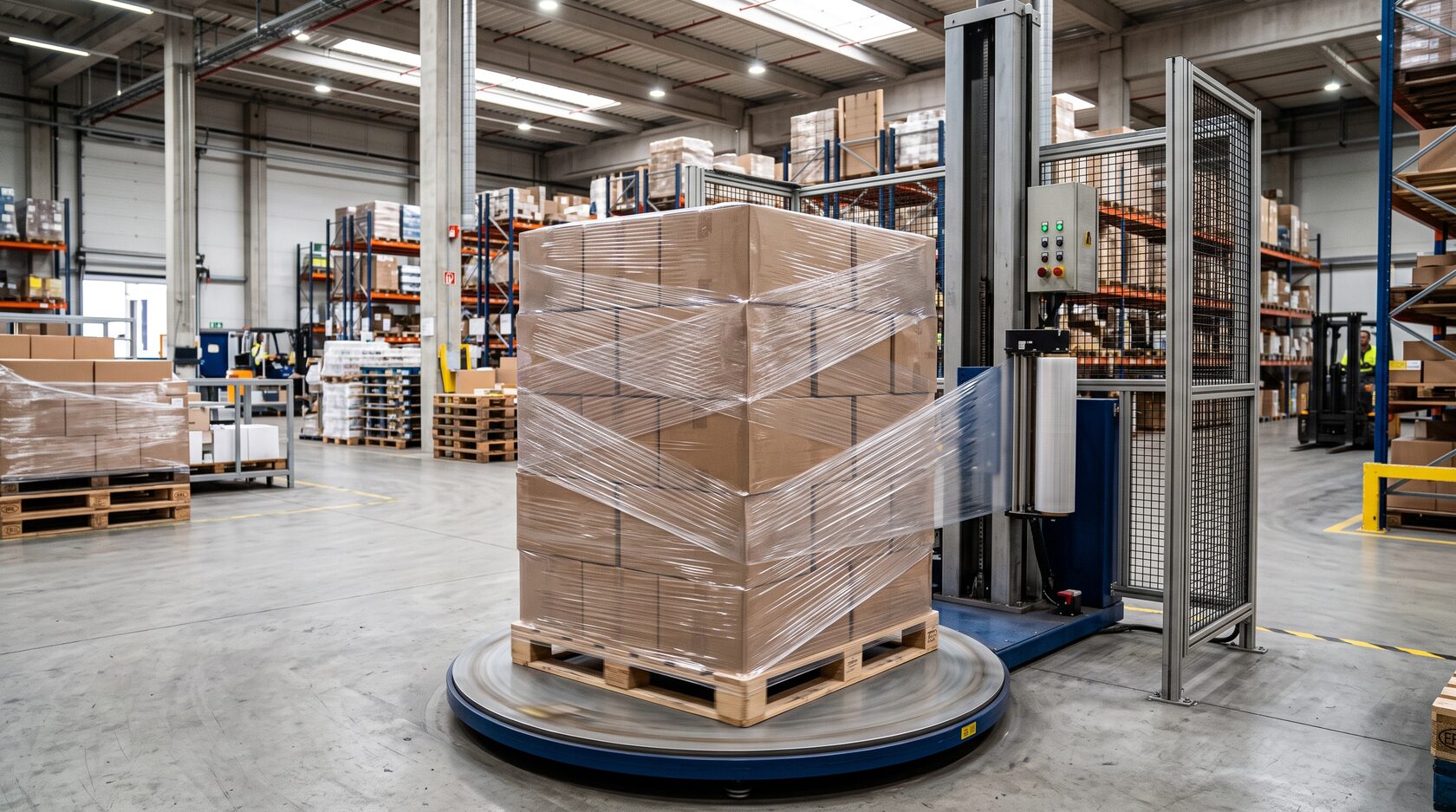

Как происходит полный цикл упаковки
Рассмотрим стандартный цикл полуавтоматической машины с поворотной платформой.
Шаг 1. Паллет устанавливается на платформу
Груз располагают приблизительно по центру поворотного стола.
Это важно для стабильного вращения.
Шаг 2. Пленка закрепляется на паллете
В базовой полуавтоматической машине оператор вручную закрепляет начало стрейч-пленки.
В более оснащенных версиях эта операция может быть автоматизирована.
Шаг 3. Запускается программа
Оператор выбирает необходимый режим упаковки и начинает цикл.
Шаг 4. Платформа начинает вращаться
Пленка последовательно наносится вокруг нижней части груза.
Шаг 5. Выполняются нижние витки
Машина делает заданное количество оборотов возле основания паллета.
Нижние слои помогают связать груз с поддоном.
Шаг 6. Каретка начинает подниматься
Одновременно с вращением платформы рулон движется вверх вдоль колонны.
Формируется спиральная обмотка груза.
Шаг 7. Датчик определяет верх груза
После достижения верхней точки машина выполняет установленное количество дополнительных витков.
Шаг 8. Каретка движется вниз
При двойном цикле пленка снова наносится по всей высоте груза.
Шаг 9. Машина останавливается
Платформа возвращается в исходное положение.
На базовом полуавтомате оператор вручную отделяет пленку и закрепляет ее конец.
На более автоматизированных моделях пленка может захватываться, обрезаться и фиксироваться без участия оператора.
Какие параметры можно настроить
Современный паллетообмотчик позволяет адаптировать цикл под различные грузы.
В зависимости от модели оператор может регулировать:
- скорость поворотной платформы;
- скорость движения каретки вверх;
- скорость движения каретки вниз;
- количество нижних витков;
- количество верхних витков;
- усилие натяжения пленки;
- режим престретча;
- число циклов вверх и вниз;
- дополнительные усиливающие витки;
- высоту отдельных зон усиления;
- паузу для укрытия верхней поверхности паллета.
Например, Signode Cobra TT позволяет независимо управлять скоростью платформы и каретки и формировать дополнительные усиливающие слои на требуемой высоте.
Зачем нужны разные программы упаковки
Одна настройка редко подходит для всей продукции предприятия.
Например:
Легкий высокий груз требует плавного вращения и умеренного натяжения.
Тяжелые устойчивые короба позволяют применять более высокую скорость и сильное удерживающее усилие.
Нестабильный верх паллета может потребовать дополнительных верхних витков.
Тяжелый нижний слой иногда требует усиления около основания.
Поэтому современные системы управления позволяют сохранять несколько программ.
У отдельных автоматических моделей количество пользовательских программ может быть значительным: например, SIAT ProWrap F/A поддерживает до 20 настраиваемых циклов.
Полуавтоматический паллетообмотчик
В полуавтоматической машине часть операций остается за человеком.
Как правило, оператор:
- устанавливает груз;
- закрепляет начало пленки;
- запускает цикл;
- после завершения отрезает пленку;
- закрепляет ее конец;
- снимает паллет.
При этом движение каретки, вращение платформы и формирование основных слоев выполняются автоматически.
Такое оборудование хорошо подходит предприятиям со средними объемами упаковки.
Автоматический паллетообмотчик
Автоматические модели предназначены для работы с минимальным участием оператора.
Паллет может поступать в машину по роликовому конвейеру.
Оборудование автоматически выполняет:
- определение положения груза;
- запуск цикла;
- нанесение пленки;
- натяжение;
- закрепление начала материала;
- обрезку;
- фиксацию конца пленки;
- вывод паллета.
Например, автоматический SIAT ProWrap F/A предусматривает встроенные конвейеры и автоматический цикл захвата, обрезки и прижатия пленки.
Такие машины используются там, где необходима интеграция в непрерывную упаковочную линию.

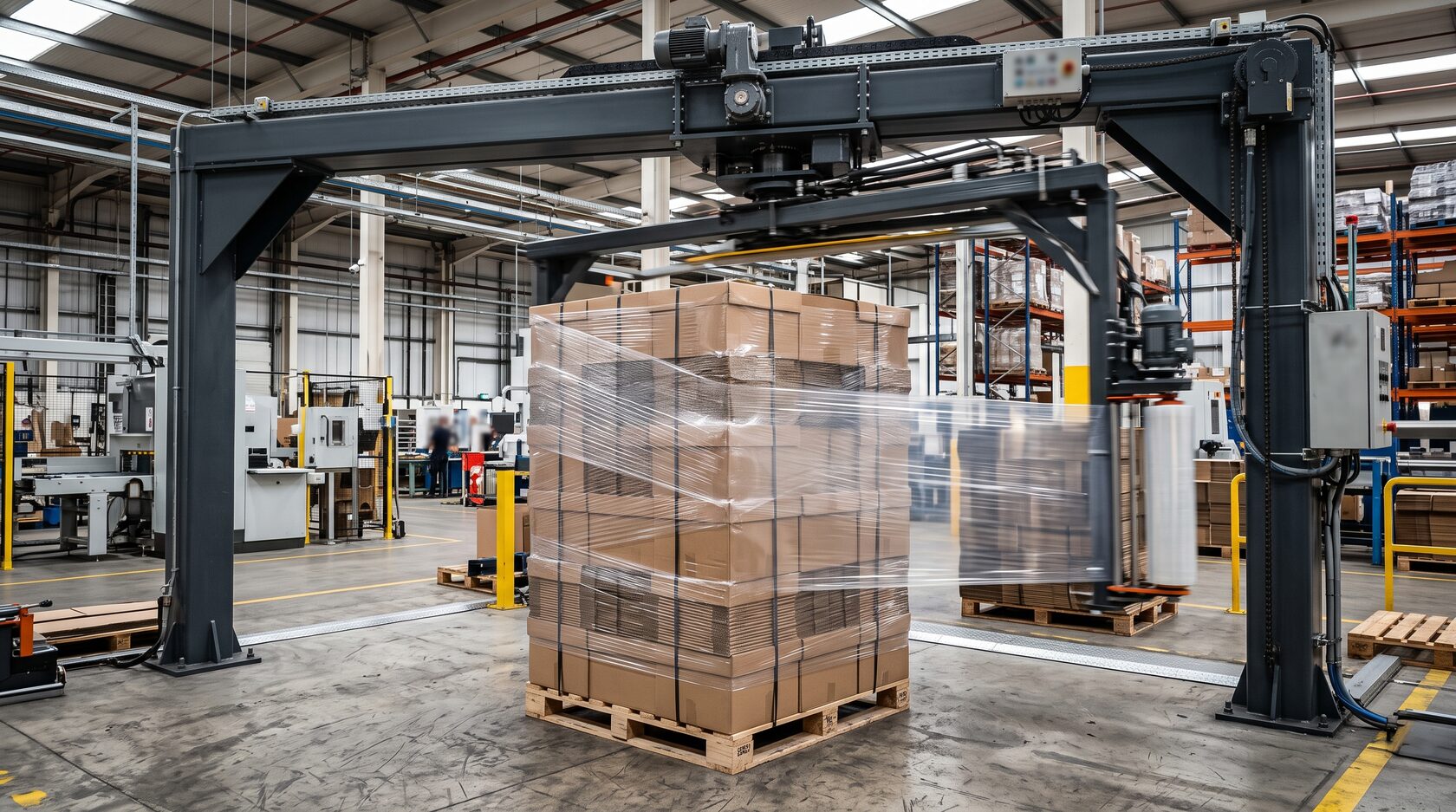

Паллетообмотчик с вращающейся рукой
Не во всех машинах вращается сам паллет.
В моделях типа rotary arm груз остается неподвижным, а вокруг него перемещается вращающаяся рука с кареткой.
Этот принцип особенно полезен для:
- очень тяжелых паллет;
- легких грузов;
- неустойчивой продукции;
- нестандартной формы.
Signode прямо указывает, что в машинах Cobra RA пленочная каретка вращается вокруг неподвижного груза, благодаря чему такой принцип подходит в том числе для тяжелых и нестабильных паллет.
Кольцевые паллетообмотчики
Еще один промышленный вариант — машина с вращающимся кольцом.
В такой конструкции паллет остается неподвижным, а пленочный узел вращается вокруг него по кольцевой системе.
Подобная технология применяется на высокопроизводительных автоматических линиях.
Signode отмечает, что в кольцевых машинах Octopus неподвижное положение паллета позволяет стабильно упаковывать в том числе легкие и неустойчивые грузы.
Как работает мобильный паллетообмотчик
Мобильный паллетоупаковщик не имеет стационарной поворотной платформы.
Вместо этого машина самостоятельно движется по периметру неподвижного груза.
На корпусе располагаются:
- приводные колеса;
- колонна;
- каретка;
- рулон пленки;
- датчики;
- панель управления.
Во время цикла робот движется вокруг паллета, одновременно перемещая пленочную каретку вверх и вниз.
Главное преимущество такого принципа — груз не нужно устанавливать на специальный стол.
Поэтому мобильное оборудование удобно для:
- очень тяжелых грузов;
- негабаритных паллет;
- нестандартных поддонов;
- продукции, которую сложно перемещать на платформу.
Поворотная платформа или неподвижный груз — что лучше
Универсального варианта не существует.
Поворотная платформа подходит, если:
- паллеты относительно стандартные;
- груз устойчив;
- требуется компактное решение;
- производительность умеренная.
Неподвижный груз предпочтителен, если:
- паллет очень тяжелый;
- груз нестабилен;
- существует риск смещения при вращении;
- форма продукции нестандартная.
Поэтому конструкцию паллетообмотчика выбирают не только по скорости упаковки, но прежде всего по характеристикам самого груза.
Какие датчики используются в паллетообмотчике
Кроме фотоэлемента определения высоты, в зависимости от модели применяются:
- концевые выключатели каретки;
- датчик исходного положения платформы;
- датчики безопасности;
- датчики наличия паллета;
- датчики натяжения;
- датчики положения механизмов;
- энкодеры двигателя.
На автоматических линиях количество контролируемых параметров значительно больше.
Датчики позволяют системе управления точно определять текущую стадию цикла и останавливать оборудование при возникновении определенных отклонений.
Как работает система управления
В простых полуавтоматических машинах используется кнопочная панель или компактный дисплей.
Более оснащенное оборудование работает под управлением PLC и HMI-панели.
Оператор может:
- выбрать программу;
- изменить скорости;
- настроить число витков;
- изменить натяжение;
- включить ручной режим;
- выполнить сервисные операции;
- просмотреть сообщения об ошибках.
Современные автоматические модели могут также отображать статистику расхода пленки и другие эксплуатационные параметры. Например, SIAT ProWrap F/A оснащается PLC и цветной сенсорной панелью с контролем параметров цикла.
Зачем усиливать нижнюю часть паллета
Одна из главных задач упаковки — связать продукцию не только между собой, но и с поддоном.
Поэтому в начале цикла часто выполняется несколько дополнительных нижних витков.
При правильном расположении пленки нижние слои частично захватывают поддон.
Это помогает снизить вероятность смещения груза относительно паллеты.
Количество оборотов зависит от:
- массы груза;
- его высоты;
- устойчивости;
- свойств пленки;
- условий транспортировки.
Для чего нужны верхние витки
Дополнительные слои в верхней зоне стабилизируют верхние ряды коробов.
Особенно это важно для:
- высоких паллет;
- легкой продукции;
- коробов небольшого размера;
- грузов, склонных к смещению.
Количество верхних витков обычно задается в программе.
Зачем нужна функция усиления отдельных зон
Некоторые грузы имеют участки, которые требуют повышенной фиксации.
Например:
- середина высокого паллета;
- зона соединения двух типов упаковки;
- верхний нестабильный слой.
У ряда современных машин оператор может задавать дополнительные витки на определенной высоте. Signode Cobra TT, например, поддерживает несколько усиливающих слоев в выбранной зоне груза.
Какие узлы паллетообмотчика требуют обслуживания
Наиболее значительную механическую нагрузку испытывают:
- привод платформы;
- мотор-редуктор;
- цепи и ремни;
- подшипники;
- ролики каретки;
- механизм подъема;
- ролики престретча;
- фотоэлементы;
- концевые выключатели.
Во время технического обслуживания проверяют:
- состояние механических передач;
- натяжение цепей и ремней;
- состояние роликов;
- чистоту датчиков;
- состояние кабелей;
- крепеж;
- плавность вращения платформы;
- движение каретки.
Какие запчасти используются при ремонте
В зависимости от неисправности могут потребоваться:
- ролики престретча;
- ремни;
- цепи;
- звездочки;
- подшипники;
- фотоэлементы;
- концевые выключатели;
- электродвигатели;
- мотор-редукторы;
- частотные преобразователи;
- платы управления;
- кнопки;
- датчики;
- кабели.
Комплектующие необходимо подбирать под производителя и конкретную модель оборудования.
Даже визуально одинаковые детали могут различаться электрическими характеристиками, размерами и способом установки.
Чем паллетообмотчик отличается от паллетайзера
Эти два термина иногда ошибочно используют как взаимозаменяемые.
Однако оборудование выполняет разные задачи.
Паллетайзер автоматически формирует паллет: берет коробки, мешки или другую продукцию и укладывает их на поддон по заданной схеме.
Паллетообмотчик работает уже с сформированным грузом и оборачивает его стрейч-пленкой.
В автоматической производственной линии эти машины могут работать последовательно:
продукция → паллетайзер → сформированный паллет → паллетообмотчик → готовый транспортный груз.
Поэтому паллетоупаковщик нельзя считать разновидностью паллетайзера.
Итоги
Паллетообмотчик представляет собой систему взаимосвязанных механических, электрических и управляющих узлов.
В классической машине с поворотным столом паллет вращается на платформе, а каретка со стрейч-пленкой одновременно перемещается по вертикальной колонне. За счет этого материал последовательно покрывает всю высоту груза.
Система натяжения определяет усилие нанесения пленки, а престретч позволяет предварительно растянуть материал и эффективнее использовать рулон. Фотоэлектрический датчик определяет высоту паллета, а система управления контролирует скорость, количество витков и последовательность операций.
Помимо машин с поворотной платформой существуют модели с вращающейся рукой, кольцевые системы и мобильные роботы, в которых сам груз остается неподвижным.
Понимание конструкции и принципа работы паллетообмотчика помогает правильно подобрать оборудование, настроить программы упаковки, своевременно обслуживать основные узлы и быстрее выявлять причины неисправностей.
ПромТрансУпак поставляет паллетообмотчики различных типов, запчасти для упаковочного оборудования, а также выполняет монтаж, настройку, диагностику и ремонт машин.
10.08.2026
