Устройство и принцип работы шредера для картона
Шредер для картона — это оборудование для переработки использованных листов и коробов из гофрокартона в материал, который можно повторно применять при упаковке товаров. В зависимости от конструкции машина не просто разрезает картон на мелкие фрагменты, а может формировать перфорированные амортизирующие маты, объемный наполнитель или картонную стружку. Именно такое назначение имеют современные упаковочные переработчики HSM ProfiPack, intimus PacMaster и шредеры ЭКОМЕТ, представленные в каталоге ПромТрансУпак.
Поэтому промышленный шредер для переработки картона не следует путать с офисным уничтожителем документов. У этих машин различаются назначение, конструкция режущего узла, допустимая толщина материала и вид получаемого продукта.

Для чего нужен шредер для переработки картона

Главная задача такого оборудования — превратить ненужные картонные короба и листы в материал, пригодный для повторного использования при упаковке.
Например, HSM прямо позиционирует ProfiPack как оборудование, которое перерабатывает использованные коробки в амортизирующий упаковочный материал непосредственно на упаковочном участке. Аналогичный принцип используется в intimus PacMaster.
Полученный материал можно применять для:
  • заполнения свободного пространства в коробах;
  • оборачивания товаров;
  • формирования амортизирующих прокладок;
  • разделения продукции внутри транспортной упаковки;
  • дополнительной защиты отдельных изделий;
  • повторного использования старых картонных коробов.
Это особенно удобно на складах, производствах и в отделах отгрузки, где одновременно образуется использованный картон и требуется упаковочный наполнитель.
При этом свойства полученного наполнителя зависят от исходного гофрокартона, режима переработки и конструкции конкретного оборудования. Он не является универсальной заменой пузырчатой пленке, вспененному полиэтилену или другим амортизирующим материалам для любого груза.

Чем картонный шредер отличается от уничтожителя документов

В старой статье два разных класса оборудования фактически были объединены в один. Это технически некорректно.
Офисный шредер предназначен преимущественно для уничтожения бумажных документов. Его задача — сделать информацию трудной или невозможной для восстановления путем продольной, перекрестной или иной резки бумаги.
Шредер для упаковочного картона решает другую задачу: он перерабатывает сравнительно толстый гофрокартон и создает из него материал, который можно использовать повторно.
Например, профессиональный intimus PacMaster S рассчитан именно на картон и формирует упаковочный материал, тогда как офисные устройства серии HSM SECURIO относятся к уничтожителям документов.
Поэтому классификацию режущих механизмов офисных уничтожителей документов нельзя автоматически переносить на оборудование для изготовления картонного наполнителя.

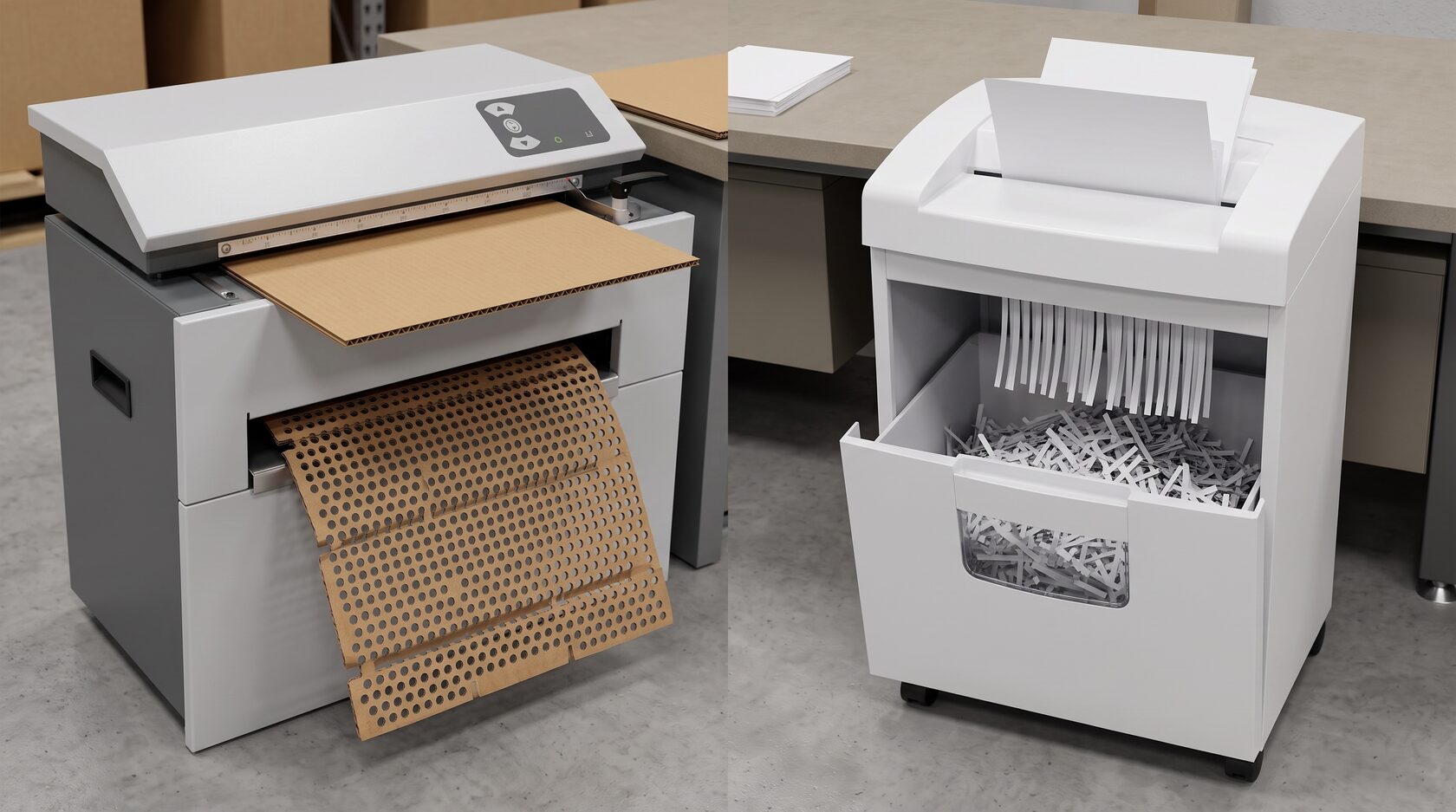

Разница между шредером для картона и офисным уничтожителем документов

Как устроен шредер для картона

Конструкция зависит от производительности и типа получаемого материала. Компактные модели могут размещаться непосредственно на упаковочном столе, а промышленное оборудование выполняется в виде отдельной напольной машины.
Например, HSM ProfiPack C400 является компактным настольным устройством, тогда как ProfiPack P425 представляет собой более производительную мобильную машину на колесных опорах.
Типовой картонный переработчик включает несколько основных систем.

Корпус

Корпус удерживает привод, режущий механизм и элементы подачи. У промышленных моделей он выполняется достаточно жестким, чтобы сохранять геометрию режущего узла при постоянной нагрузке.
Например, для intimus PacMaster производитель отдельно указывает прочный стальной корпус, рассчитанный на эксплуатацию непосредственно на упаковочном участке.

Загрузочная зона

Через загрузочное отверстие оператор подает лист или развернутый картонный короб в режущий механизм.
Ширина зоны подачи определяет максимальную ширину материала, которую машина может перерабатывать за один проход. Это одна из основных характеристик оборудования.
Например, у конкретной модели intimus PacMaster S размер входной зоны указан как 425 × 15 мм. Это характеристика именно данной модели и ее нельзя переносить на весь класс картонных шредеров.

Электродвигатель и привод

Электродвигатель создает вращающий момент для режущих валов. Через механическую передачу движение передается рабочему узлу.
Тип и мощность привода сильно различаются между компактными и промышленными моделями. Поэтому универсального значения мощности для картонных шредеров не существует.
Например, ЭКОМЕТ-330 на сайте ПромТрансУпак имеет электропотребление 1,1 кВт, тогда как более производительный ЭКОМЕТ-440 — 4 кВт.

Режущие или перфорирующие валы

Это основной рабочий узел машины.
В упаковочных переработчиках картона часто используются вращающиеся валы со специальными режущими или перфорирующими элементами. Они захватывают лист, протягивают его через рабочую зону и одновременно изменяют структуру материала.
HSM, например, описывает ProfiPack C400 как устройство с режущими валами из закаленного металла, которые перфорируют картон для получения амортизирующего материала.
Конкретная форма зубьев, ножей, дисков и взаимное положение валов зависят от производителя и требуемого результата.

Выходная зона

После прохождения режущего узла переработанный материал выходит с противоположной стороны машины.
Он может сохранять форму листа, но приобретать сетчатую или перфорированную структуру, либо разделяться на более мелкие элементы — в зависимости от конструкции оборудования.

Система управления и защиты

Даже сравнительно простой картонный шредер обычно оснащается органами запуска и остановки. В профессиональных моделях могут использоваться аварийный выключатель, реверс, защита от перегрузки и другие системы безопасности.
Например, у intimus PacMaster основной выключатель одновременно выполняет функцию аварийной остановки, а версии Vario-Speed автоматически адаптируют скорость привода к нагрузке.

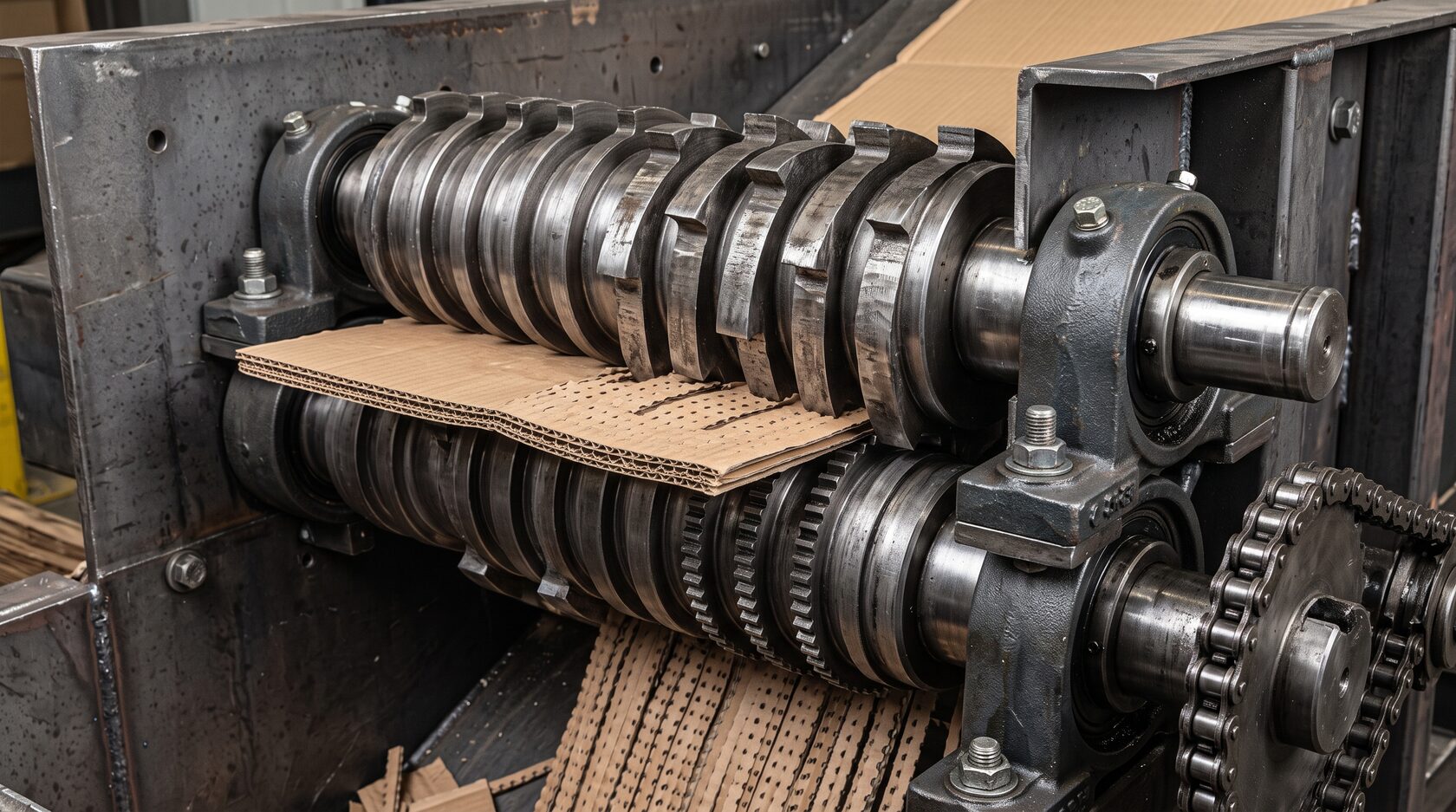

Устройство режущих валов промышленного шредера для картона

Как работает шредер для картона

Принцип работы можно разделить на несколько последовательных этапов.

Подача картона

Оператор удаляет из коробки элементы, которые не допускаются производителем оборудования, расправляет картон и подает его в загрузочную зону.
Требования к подготовке материала различаются. Перед переработкой необходимо учитывать допустимую толщину, количество слоев и наличие скоб, клея, ленты или других посторонних элементов в соответствии с инструкцией конкретного шредера.

Захват материала

Вращающиеся рабочие валы захватывают переднюю кромку картона и протягивают лист внутрь.
Оператору не требуется вручную проталкивать материал непосредственно в режущий механизм сверх предусмотренного производителем способа подачи.

Перфорация или резка

При прохождении между рабочими валами структура гофрокартона изменяется.
В зависимости от типа машины происходит:
  • перфорация листа;
  • частичное надрезание и формирование объемной структуры;
  • разделение картона на отдельные фрагменты;
  • формирование упаковочной стружки или чипсов.
Например, HSM ProfiPack P425 перерабатывает несколько слоев старого картона в амортизирующие маты или объемный упаковочный материал за один проход.

Выход готового наполнителя

После прохождения валов готовый материал выходит из машины и может сразу использоваться на упаковочном участке.
Таким образом, полноценного отдельного контейнера для «разрезанных кусочков», описанного в старой статье, у многих упаковочных шредеров вообще нет. Переработанный картон выходит непосредственно из рабочей зоны и забирается оператором.

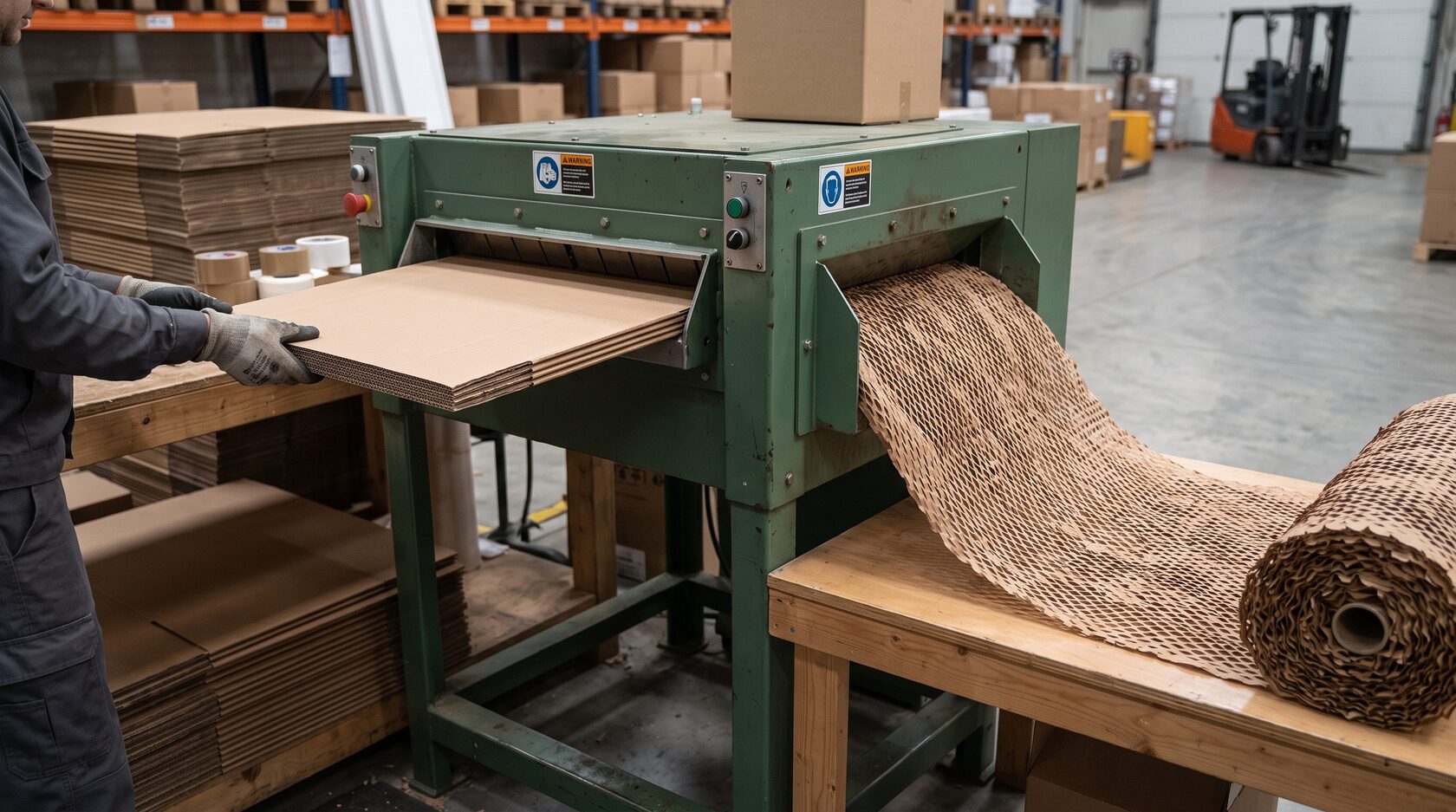

Принцип работы шредера для переработки гофрокартона

Какой материал получают после переработки

Результат работы зависит от типа режущего механизма.

Перфорированный картонный мат

Один из наиболее распространенных вариантов. Лист покрывается системой надрезов и приобретает объемную сетчатую структуру.
Такой материал удобно использовать для оборачивания изделия или размещения между товарами.
HSM называет подобный результат padding mats — амортизирующими матами.

Объемный амортизирующий материал

Некоторые устройства позволяют изменить объем получаемого материала. При растягивании перфорированного листа появляется трехмерная структура, лучше заполняющая пространство вокруг изделия.
HSM ProfiPack C400, например, позволяет регулировать объем амортизирующего материала в зависимости от задачи.
На сайте ПромТрансУпак у ЭКОМЕТ-330 и ЭКОМЕТ-440 также указана возможность получения плоского либо объемного наполнителя.

Картонные чипсы

Существуют машины, которые вместо сетчатого полотна формируют отдельные небольшие картонные элементы.
Например, HSM ProfiPack ecoChip перерабатывает старые короба в картонные чипсы для заполнения пустот в транспортной упаковке. Производитель рекомендует такое решение прежде всего для отправки нечувствительных к повреждениям изделий.
Поэтому термин «шредер картона» охватывает несколько типов машин, и результат их работы может существенно различаться.

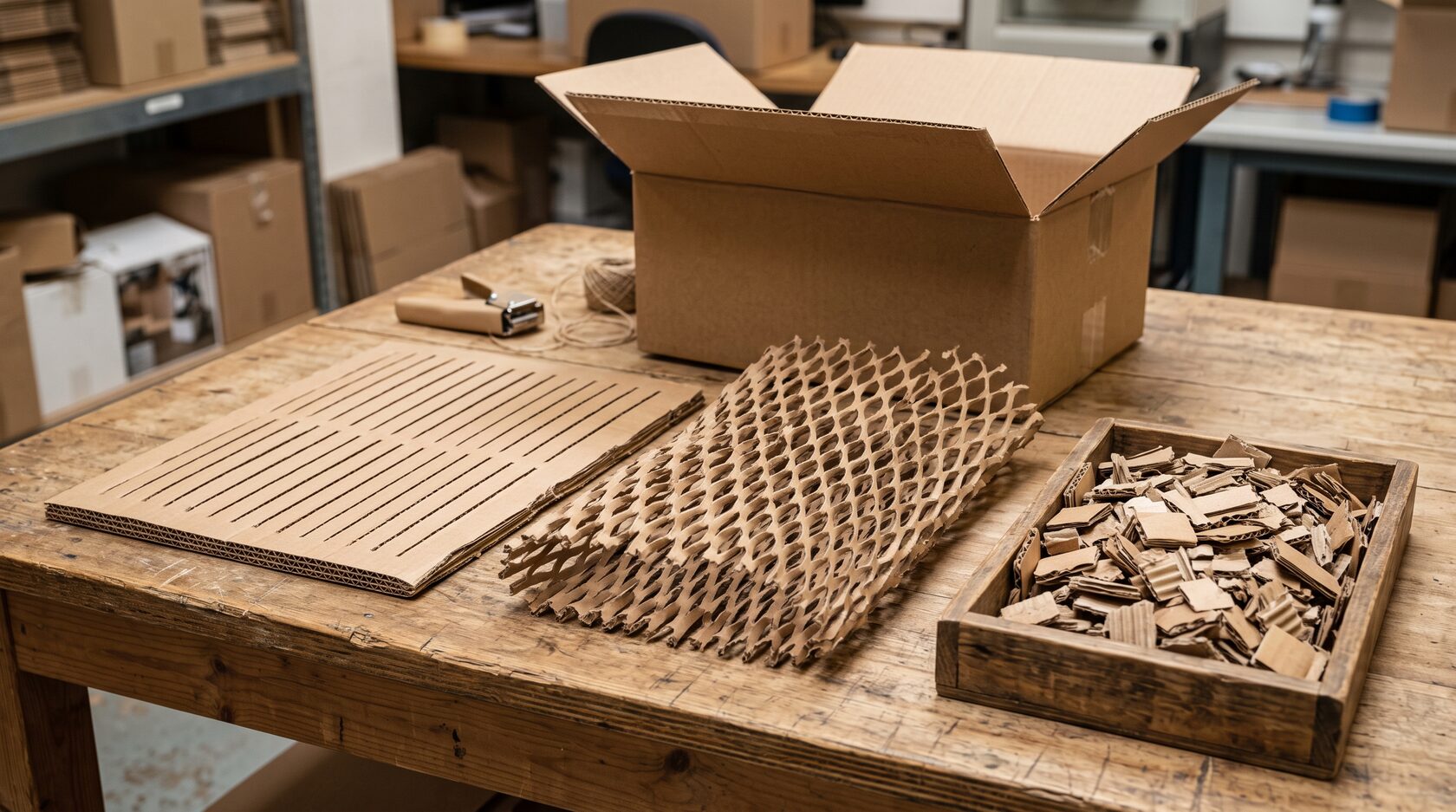

Виды упаковочного наполнителя после переработки картона

Как выбрать шредер для картона

При подборе оборудования в первую очередь необходимо определить не мощность двигателя, а какой материал должен получаться на выходе и какой картон будет перерабатываться.

Тип готового материала

Для оборачивания изделий удобен перфорированный мат. Для заполнения пустот может быть полезнее объемный картон или отдельные чипсы.
От этого напрямую зависит требуемая конструкция режущего механизма.

Ширина загрузки

Рабочая ширина должна соответствовать типичным размерам картона на предприятии.
В каталоге ПромТрансУпак представлены, например, ЭКОМЕТ-311, ЭКОМЕТ-320, ЭКОМЕТ-330 и ЭКОМЕТ-440 — модели с различными параметрами получаемого материала.

Допустимая толщина картона

Чем больше слоев одновременно требуется перерабатывать, тем важнее допустимая толщина материала.
У ЭКОМЕТ-330 на сайте ПромТрансУпак указана толщина перерабатываемого гофрокартона до 15 мм, а у ЭКОМЕТ-440 — до 18 мм. Это конкретные параметры этих моделей.

Производительность

Для небольшого упаковочного участка подойдет компактное устройство, а на производстве с большим количеством отходов потребуется промышленный вариант.
Производительность нельзя корректно оценивать только по мощности двигателя. Необходимо учитывать скорость подачи, ширину рабочего механизма, допустимую толщину картона и фактический объем материала.

Электропитание

Компактные и промышленные модели могут предъявлять разные требования к сети.
Например, ЭКОМЕТ-440 требует трехфазного подключения 400 В и имеет указанную мощность 4 кВт.
Перед покупкой необходимо проверить наличие подходящего электроподключения на предполагаемом месте установки.

Размеры и способ установки

Небольшой шредер можно разместить непосредственно рядом с упаковочным столом. Более производительные модели требуют отдельной площади.
Для мобильного оборудования также стоит учитывать наличие колесных опор и возможность перемещения между рабочими зонами.

Наличие реверса и защиты от перегрузки

Реверс помогает освободить рабочую зону при неправильной подаче или заклинивании материала, если такая функция предусмотрена изготовителем.
Автоматическая защита привода снижает риск повреждения двигателя и механики при перегрузке.

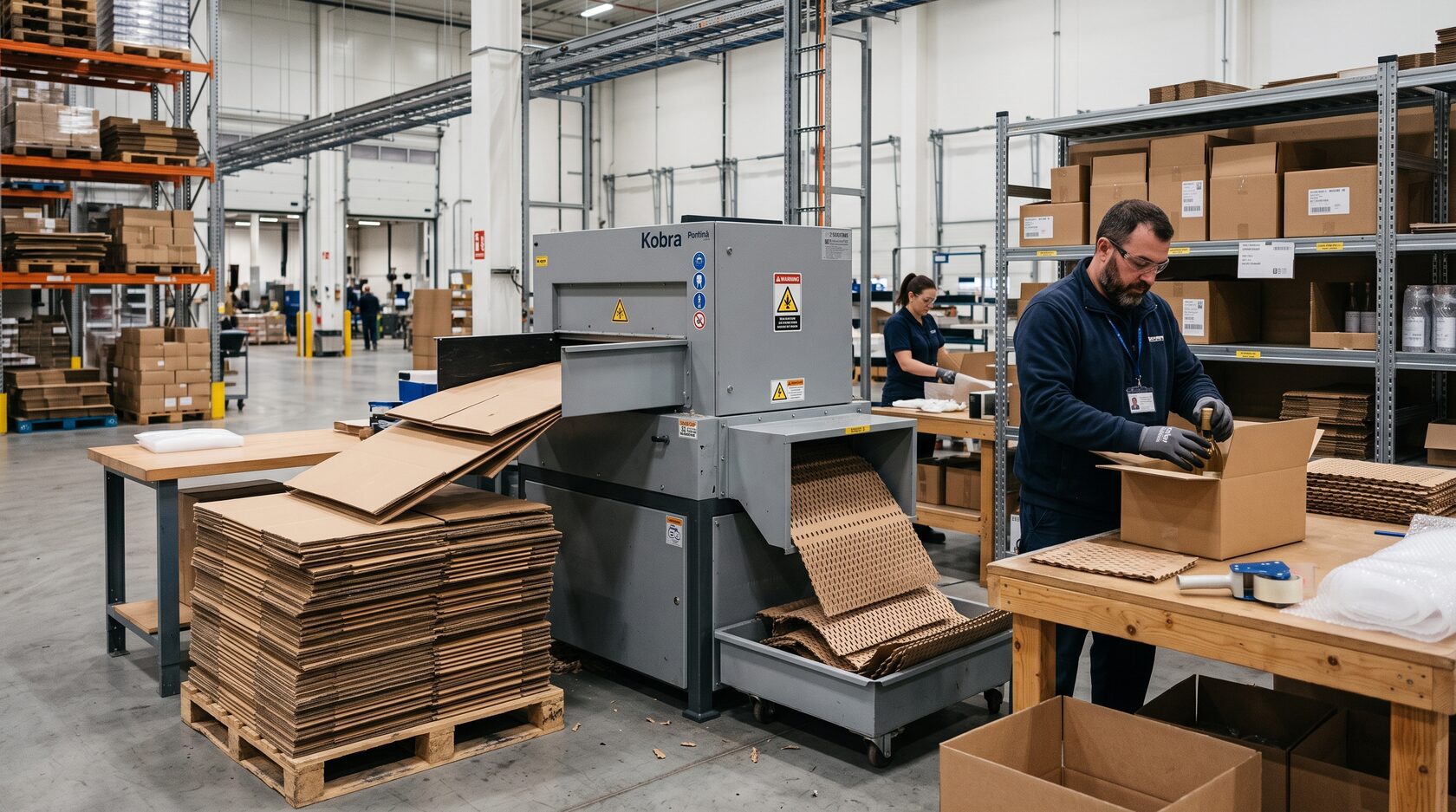

Промышленный шредер для картона на упаковочном участке

Что можно перерабатывать в картонном шредере

Основным материалом является использованный гофрокартон.
Однако даже внутри этой категории свойства материала различаются: количество слоев, толщина, влажность, жесткость и наличие посторонних элементов могут влиять на работу машины.
Нельзя без разрешения производителя подавать в оборудование:
  • металлические предметы;
  • пластик;
  • деревянные элементы;
  • толстые пластиковые стяжки;
  • упаковочные материалы, не предусмотренные инструкцией;
  • слишком толстые пачки картона;
  • мокрый или сильно загрязненный материал, если производитель не допускает его переработку.
Особое внимание следует уделять металлическим скобам. Допускать их наличие можно только в том случае, если это прямо предусмотрено производителем конкретной модели.

Безопасность при работе с шредером

Режущий механизм промышленного шредера создает значительное усилие, поэтому работа требует строгого соблюдения инструкции производителя.
Основные правила:
  • не помещать руки в загрузочную зону;
  • не пытаться извлекать застрявший картон при работающем приводе;
  • не обходить защитные блокировки;
  • не превышать допустимую толщину материала;
  • использовать реверс только в предусмотренном режиме;
  • перед очисткой или ремонтом полностью отключать питание;
  • не эксплуатировать машину с поврежденными защитными элементами.
Для обслуживания режущего узла оборудование должно быть безопасно отключено и защищено от случайного запуска.

Обслуживание шредера для картона

Режущие валы и привод испытывают постоянную механическую нагрузку, поэтому состояние оборудования необходимо регулярно контролировать.
В зависимости от модели обслуживание может включать:
  • очистку рабочей зоны;
  • осмотр режущих элементов;
  • проверку приводных цепей и передач;
  • контроль подшипников;
  • проверку электродвигателя;
  • контроль защитных устройств;
  • проверку крепежа;
  • замену изношенных деталей.
Периодичность таких операций определяется инструкцией конкретного производителя и фактической интенсивностью эксплуатации.
Для шредеров ЭКОМЕТ в каталоге ПромТрансУпак доступны отдельные запасные части, в том числе валы и приводные цепи.

Когда переработка картона особенно выгодна

Основной практический эффект появляется на предприятиях, где одновременно выполняются два условия: регулярно образуются пригодные картонные отходы и постоянно требуется защитный материал для последующей упаковки товаров.
В этом случае часть использованных коробов можно переработать непосредственно на месте, вместо того чтобы сразу отправлять весь картон в отходы и отдельно закупать часть упаковочного наполнителя. Такой подход используют и производители HSM и intimus, позиционируя переработчики как оборудование для повторного использования уже имеющегося картона.
Однако экономический эффект зависит от объема картона, стоимости наполнителя, производительности оборудования, затрат на электроэнергию и организации упаковочного участка. Поэтому универсального срока окупаемости для всех предприятий не существует.

Итоги

Шредер для картона — это не просто промышленная версия офисного уничтожителя бумаги. В упаковочных процессах такое оборудование предназначено прежде всего для переработки использованного гофрокартона в полезный упаковочный материал.
Основой устройства являются электропривод и режущие или перфорирующие валы, которые захватывают картон и преобразуют его в амортизирующий мат, объемный наполнитель или отдельные картонные элементы. Конкретный результат зависит от типа машины.
При выборе необходимо учитывать рабочую ширину, допустимую толщину картона, производительность, тип получаемого наполнителя, электропитание и интенсивность эксплуатации.
ПромТрансУпак поставляет оборудование ЭКОМЕТ для переработки гофрокартона, запасные части к нему, а также выполняет диагностику и ремонт упаковочного оборудования. В актуальном каталоге представлены модели ЭКОМЕТ-311, ЭКОМЕТ-320, ЭКОМЕТ-330 и ЭКОМЕТ-440.
