Заклейщики коробов: виды, устройство, принцип работы и применение
Заклейщик коробов — это упаковочная машина для автоматизированного закрытия гофрокоробов клейкой лентой. Оборудование заменяет или сокращает ручную заклейку упаковки и позволяет получать аккуратный, повторяемый шов при постоянном производственном потоке.
Короб проходит через машину, приводные ремни или ролики перемещают его через рабочую зону, а тейп-головка наносит клейкую ленту вдоль линии соединения створок. В зависимости от конструкции оборудование может одновременно заклеивать верхнюю и нижнюю части короба.
Более простые машины рассчитаны на партии коробов одного размера и требуют предварительной настройки. Мультиформатные модели способны автоматически подстраиваться под коробки различной высоты и ширины, а полностью автоматические заклейщики дополнительно закрывают верхние клапаны без участия оператора.
Такие машины применяются на складах, производственных предприятиях, в распределительных центрах и на автоматизированных упаковочных линиях.

Для чего нужен заклейщик коробов

При ручной упаковке оператор должен закрыть клапаны короба, удерживать их в правильном положении, размотать клейкую ленту, провести ее по шву и отрезать.
Если ежедневно обрабатывается большое количество упаковок, эта операция начинает занимать значительную часть рабочего времени.
Заклейщик автоматизирует нанесение ленты и помогает:
  • увеличить производительность упаковочного участка;
  • получать одинаковый шов на каждом коробе;
  • снизить объем ручных операций;
  • стандартизировать расход клейкой ленты;
  • интегрировать заклейку в конвейер;
  • уменьшить зависимость качества упаковки от оператора.
Особенно эффективно такое оборудование при постоянном потоке коробов схожей конструкции.

Как работает заклейщик коробов

Типовой цикл относительно прост.
Короб поступает на вход машины, после чего его захватывают приводные ремни или ролики.
Далее упаковка проходит через рабочую зону.
Тейп-головка:
  1. прикладывает начало клейкой ленты к передней части короба;
  2. наносит материал вдоль продольного шва;
  3. прижимает ленту к картону;
  4. проводит ее на заднюю стенку;
  5. автоматически обрезает материал.
Если машина оснащена верхней и нижней тейп-головками, обе стороны коробки могут заклеиваться за один проход.
После этого готовый короб выходит из машины и может быть передан на следующую технологическую операцию.

Из каких основных узлов состоит заклейщик коробов

Конструкция зависит от модели, однако типовая машина включает:
  • станину;
  • входные и выходные ролики;
  • приводные ремни;
  • механизм регулировки по ширине;
  • верхнюю траверсу;
  • механизм регулировки по высоте;
  • верхнюю тейп-головку;
  • нижнюю тейп-головку;
  • электродвигатели;
  • органы управления;
  • защитные устройства.
В автоматических моделях дополнительно применяются:
  • фотоэлектрические датчики;
  • пневматические механизмы;
  • устройства складывания клапанов;
  • автоматическая регулировка размеров;
  • PLC;
  • конвейерные интерфейсы.

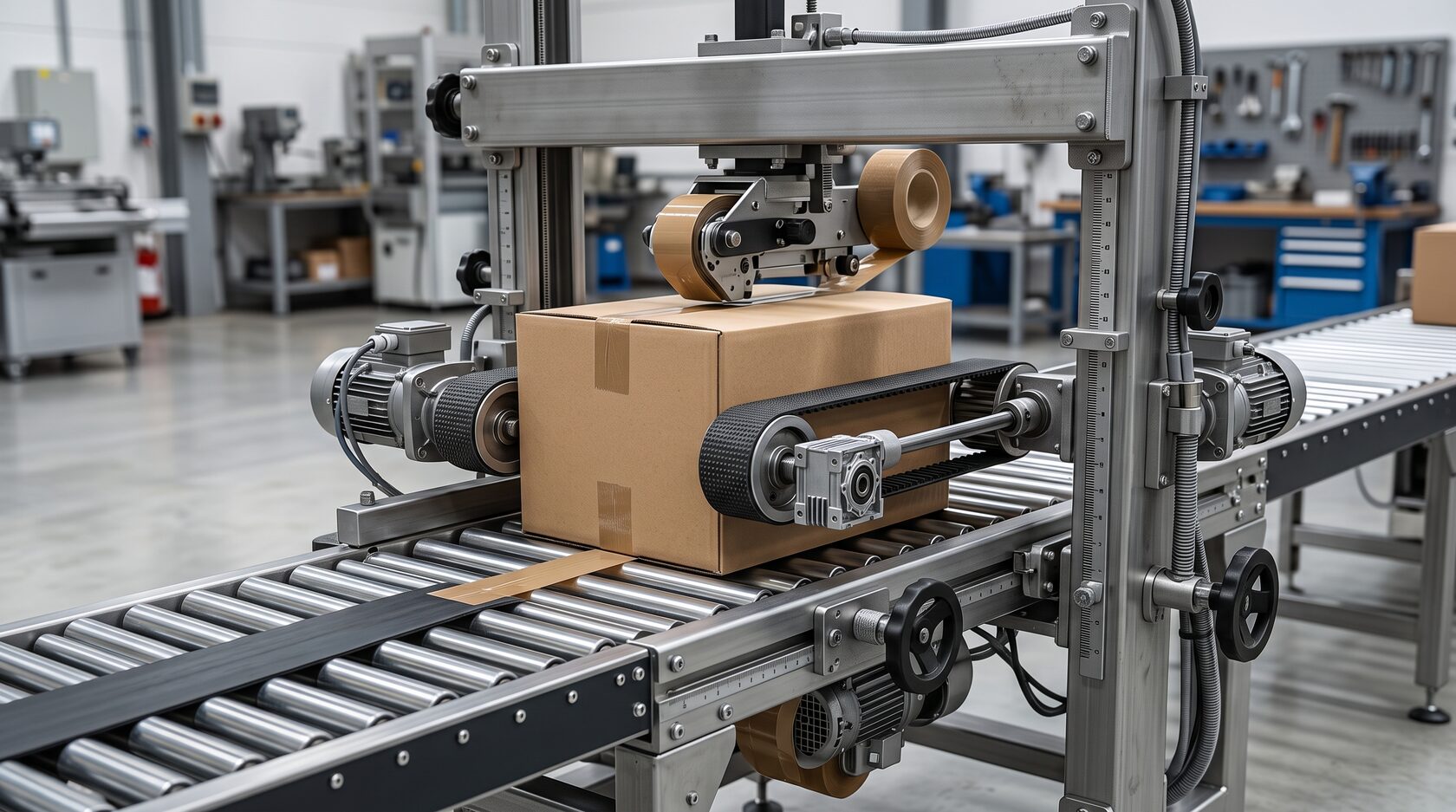

Устройство промышленного заклейщика коробов

Что такое тейп-головка

Тейп-головка — главный рабочий узел заклейщика.
Именно она непосредственно взаимодействует с клейкой лентой.
В ее состав входят:
  • держатель рулона;
  • направляющие ролики;
  • прижимные ролики;
  • рычажный механизм;
  • нож;
  • пружины;
  • элементы регулировки.
Когда короб касается рабочего ролика, механизм начинает наносить ленту на поверхность.
После прохождения задней кромки нож автоматически отрезает материал.
Прижимные ролики разглаживают ленту и обеспечивают надежное приклеивание.

Верхняя и нижняя заклейка

Большинство промышленных заклейщиков предназначено для нанесения ленты вдоль центрального шва.
Машина может иметь:

Только верхнюю тейп-головку

Используется, когда нижняя часть коробки уже закрыта другим способом.

Верхнюю и нижнюю тейп-головки

Короб одновременно заклеивается сверху и снизу.
Такой вариант особенно удобен в последовательной упаковочной линии.

Как короб перемещается через машину

Для транспортировки обычно используются приводные ремни.
В зависимости от конструкции они могут располагаться:
  • по бокам;
  • снизу;
  • одновременно сверху и снизу.
Ремни удерживают короб и перемещают его с постоянной скоростью через тейп-головки.
Выбор схемы зависит от:
  • веса коробки;
  • размеров;
  • жесткости картона;
  • наполнения;
  • производительности.
Стабильное позиционирование важно для ровного нанесения клейкой ленты.

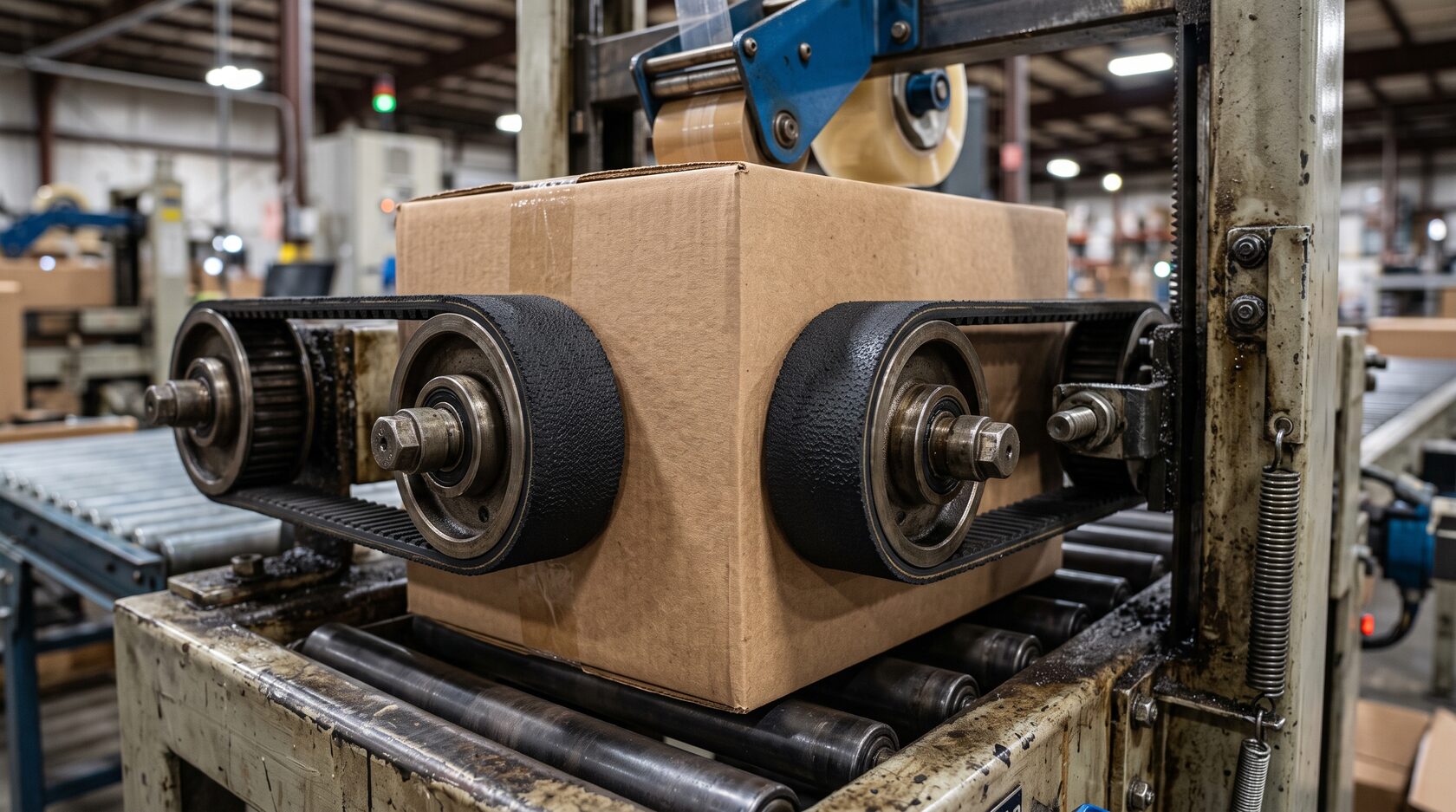

Боковые приводные ремни заклейщика коробов

Моноформатные заклейщики коробов

Моноформатными часто называют машины, рассчитанные на последовательную обработку партии коробов одного размера.
Перед работой оператор настраивает:
  • ширину направляющих;
  • положение верхней траверсы;
  • высоту тейп-головки.
После настройки через оборудование пропускается вся партия.
Если размер коробов меняется, машина перенастраивается.
В международной классификации подобные решения чаще называют fixed-format или uniform case sealers.
SIAT выпускает отдельные полуавтоматические машины для fixed box sizes с ручной регулировкой.

Когда выгоден моноформатный заклейщик

Такое оборудование хорошо подходит, если предприятие:
  • долго работает с одним форматом;
  • выпускает крупные партии одинаковой продукции;
  • редко меняет размеры коробов;
  • не нуждается в автоматической перенастройке.
Главное преимущество — более простая конструкция и обычно меньшая стоимость по сравнению с random-format системами.

Мультиформатные заклейщики коробов

Если на одной линии постоянно чередуются коробки различных размеров, ручная перенастройка становится неудобной.
Для таких задач предназначены random-format заклейщики.
Машина определяет размеры поступившего короба и автоматически изменяет положение рабочих механизмов.
Например, 3M Random Case Sealer 8000r автоматически адаптируется к высоте и ширине коробов, а модель 7000r High Speed Pro рассчитана на обработку до 28 коробов разных размеров в минуту при соответствующих условиях.

Как мультиформатная машина определяет размер короба

В зависимости от конструкции используются:
  • механические направляющие;
  • датчики;
  • пневматические механизмы;
  • сервоприводы.
При поступлении нового короба регулируются:
  • положение боковых направляющих;
  • ширина рабочего прохода;
  • высота верхней тейп-головки.
После выхода упаковки система готовится к следующему коробу.
Так можно последовательно заклеивать продукцию разных размеров без ручной перенастройки перед каждой упаковкой.

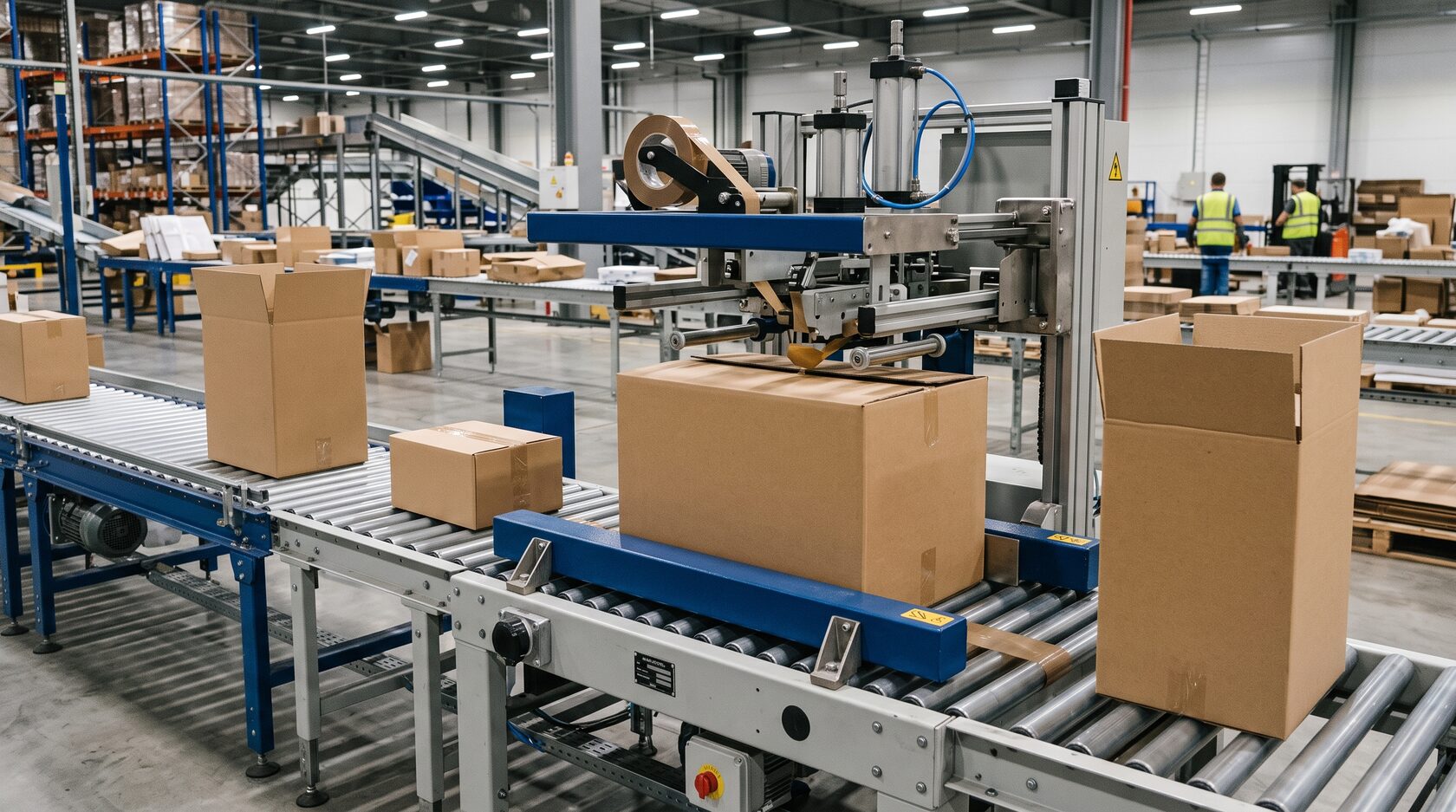

Мультиформатный заклейщик коробов разных размеров

Полуавтоматический заклейщик коробов

Термин «полуавтоматический» обычно означает, что часть операций остается за человеком.
Оператор:
  1. формирует короб;
  2. укладывает продукцию;
  3. закрывает верхние клапаны;
  4. подает короб в машину.
После этого оборудование самостоятельно:
  • захватывает короб;
  • транспортирует его;
  • наносит клейкую ленту;
  • обрезает материал;
  • выводит упаковку.
SIAT предлагает отдельную категорию полуавтоматических case sealers как для фиксированных, так и для random-форматов.

Автоматический заклейщик коробов

В автоматической машине количество ручных операций дополнительно сокращается.
Такое оборудование может самостоятельно:
  • принять короб с конвейера;
  • определить его размеры;
  • сложить верхние клапаны;
  • закрыть упаковку;
  • заклеить верх и низ;
  • отправить короб дальше по линии.
Именно наличие механизма автоматического складывания верхних клапанов является важным отличием полностью автоматизированных решений.
3M, например, указывает, что fully automatic random case sealers серии 800rf автоматически подстраиваются под разные размеры коробов и складывают как малые, так и большие верхние клапаны перед заклейкой.

Как автоматически закрываются верхние клапаны

После наполнения гофрокороба его верхние створки остаются открытыми.
Автоматический заклейщик должен последовательно сложить их перед нанесением ленты.
Обычно используются специальные направляющие и механизмы.
Сначала закрываются короткие внутренние клапаны, затем длинные наружные.
После этого короб проходит под тейп-головкой, которая наносит ленту вдоль места их соединения.

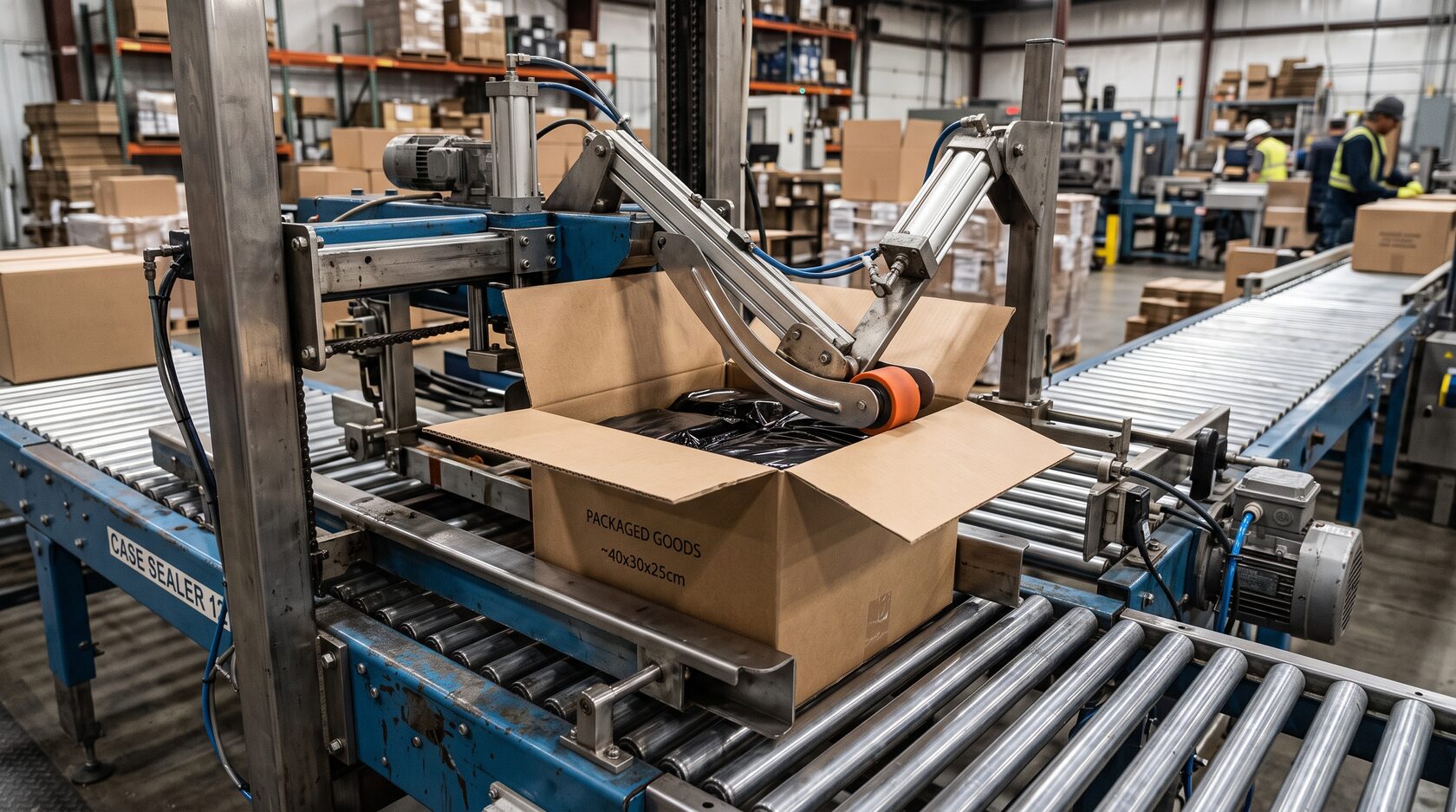

Автоматический заклейщик коробов со складыванием верхних клапанов

Чем полуавтоматический заклейщик отличается от автоматического

Главное отличие — объем операций, которые должен выполнить оператор.

Полуавтоматическая машина

Оператор обычно самостоятельно закрывает верхние клапаны и подает короб.

Автоматическая машина

Закрытие клапанов и подача могут быть встроены в автоматический цикл.

Fully automatic random-format система

Дополнительно автоматически адаптируется под различные размеры коробов.
Поэтому степень автоматизации необходимо определять не только по названию модели, а по конкретному набору функций.

Заклейщик коробов с ручной регулировкой

В такой машине размеры рабочего прохода задаются оператором.
Регулируются:
  • ширина боковых направляющих;
  • высота верхней головки.
После этого запускается партия одинаковых коробов.
Преимущество — относительно простая механика.
Недостаток — необходимость остановки или перенастройки при смене формата.

Заклейщик с автоматической регулировкой

Random-format машина сама адаптируется к поступившему коробу.
Например, 3M-Matic 800r рассчитана на автоматическую регулировку по размеру и может работать с коробами различной ширины и высоты без предварительной ручной настройки каждого формата.
Такие машины особенно полезны:
  • на складах интернет-магазинов;
  • в фулфилмент-центрах;
  • на участках комплектации;
  • при большом ассортименте продукции;
  • при постоянной смене размеров тары.

Какая клейкая лента используется

Заклейщики работают со специальными упаковочными лентами.
Параметры зависят от тейп-головки.
Необходимо учитывать:
  • ширину;
  • диаметр рулона;
  • тип клеевого слоя;
  • толщину;
  • материал основы;
  • условия хранения готовой упаковки.
Нельзя утверждать, что любой заклейщик работает исключительно с лентой 50–75 мм.
Например, 3M-Matic 800r рассчитана на ленту шириной 36–48 мм, в то время как другие промышленные модели могут использовать и более широкую ленту.
Поэтому размер необходимо определять по характеристикам конкретной тейп-головки.

Прозрачная или коричневая лента

Цвет сам по себе не определяет совместимость с машиной.
Можно использовать различные варианты упаковочной ленты, если ее технические параметры соответствуют головке.
На практике выбор зависит от:
  • внешнего вида упаковки;
  • цвета короба;
  • требований к маркировке;
  • условий транспортировки.

Можно ли использовать армированную или водоактивируемую ленту

Не каждый стандартный case sealer рассчитан на любой клеевой материал.
Для специальных задач выпускаются отдельные машины.
Например, SIAT имеет полуавтоматические модели для reinforced и non-reinforced water-activated tape, то есть водоактивируемой бумажной ленты.
Поэтому тип упаковочного материала следует выбирать одновременно с подходящей системой нанесения.

Какую производительность обеспечивают заклейщики коробов

Скорость сильно зависит от модели и конфигурации.
Например:
  • 3M-Matic 800r рассчитана примерно до 15 коробов в минуту;
  • 3M 7000r High Speed Pro — до 28 коробов разных размеров в минуту;
  • SIAT указывает для отдельных полностью автоматических моделей производительность более 20 коробов в минуту.
Но паспортная скорость машины — не то же самое, что производительность всей линии.
На нее влияют:
  • скорость заполнения;
  • размеры коробов;
  • интервал между упаковками;
  • необходимость закрывать створки;
  • предыдущие и последующие операции.

Как заклейщик интегрируется в упаковочную линию

Автоматическая машина может работать совместно с:
  • формирователем коробов;
  • загрузочным участком;
  • дозатором;
  • весами;
  • маркиратором;
  • этикетировщиком;
  • стреппинг-машиной;
  • роликовым транспортером;
  • паллетайзером.
Пример последовательности:
формирование короба → загрузка продукции → закрытие створок → заклейка → маркировка → стреппинг → паллетирование.
В полностью автоматизированной системе большинство операций выполняется без ручного перемещения короба.

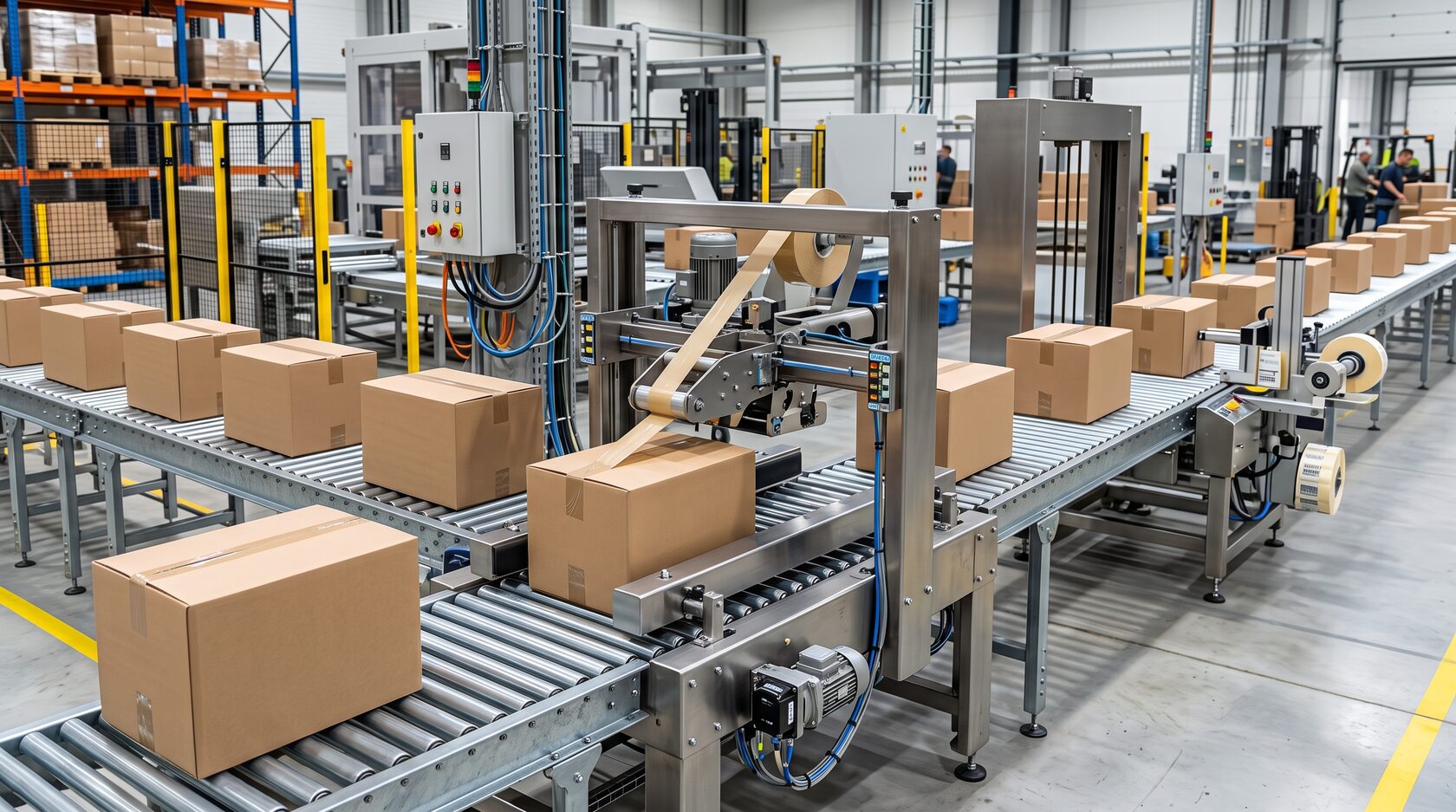

Автоматический заклейщик коробов в упаковочной линии

Где применяются заклейщики коробов

Оборудование подходит практически любому предприятию, использующему стандартную гофротару.
Наиболее характерные сферы:
  • интернет-магазины;
  • склады;
  • распределительные центры;
  • пищевые предприятия;
  • фармацевтическое производство;
  • бытовая химия;
  • косметика;
  • электроника;
  • производство запасных частей;
  • логистические компании.
Выбор типа машины зависит прежде всего от количества коробов и стабильности их размеров.

Что выбрать для одного размера коробов

Если предприятие выпускает крупные партии одинаковой продукции, обычно достаточно fixed-format машины с ручной настройкой.
Оператор один раз задает:
  • высоту;
  • ширину;
  • положение направляющих.
После этого машина обрабатывает всю серию без дополнительной перенастройки.
Такое решение обычно конструктивно проще random-format системы.

Что выбрать при постоянной смене форматов

Если каждый следующий короб может отличаться по ширине или высоте, ручная регулировка начинает значительно замедлять процесс.
Тогда целесообразен random-format заклейщик.
Он автоматически адаптируется под каждый проходящий короб.
Особенно актуально это:
  • на складах e-commerce;
  • при комплектации индивидуальных заказов;
  • при большом ассортименте;
  • при работе нескольких производственных линий на один упаковочный участок.

Когда нужен автоматический складчик клапанов

Если оператору приходится постоянно закрывать верхние створки вручную, именно эта операция может стать ограничением производительности.
Автоматический flap folder позволяет исключить ее.
Такое решение особенно оправдано:
  • при большом непрерывном потоке;
  • на конвейере;
  • при одинаковом направлении подачи;
  • там, где требуется минимизировать ручные операции.

Что необходимо учитывать при выборе

Перед покупкой стоит определить несколько параметров.

Минимальный и максимальный размер коробов

Машина имеет рабочий диапазон по ширине и высоте.

Вес упаковки

От него зависит подходящая схема транспортировки.

Количество коробов в минуту

Позволяет определить требуемую производительность.

Количество форматов

Если их много и они постоянно чередуются, желательно автоматическое регулирование.

Нужно ли закрывать верхние створки

От этого зависит необходимая степень автоматизации.

Где нужно наносить ленту

Сверху или одновременно сверху и снизу.

Тип клейкой ленты

Требования должны соответствовать тейп-головке.

Интеграция в конвейер

Необходимо проверить рабочую высоту и скорость транспортировки.

Почему нельзя выбирать машину только по максимальной скорости

Заклейщик на 25 коробов в минуту не даст преимуществ, если предыдущий участок способен подготовить только пять.
Нужно оценивать весь поток:
  • формирование коробов;
  • загрузку;
  • закрытие клапанов;
  • заклейку;
  • маркировку;
  • дальнейшую обработку.
Иногда переход с ручной заклейки на простой полуавтомат дает больший экономический эффект, чем покупка сложной автоматической системы, возможности которой предприятие не сможет использовать.

Какие детали изнашиваются чаще всего

Заклейщик конструктивно проще многих других упаковочных машин, но также требует обслуживания.
К изнашиваемым элементам относятся:
  • приводные ремни;
  • ножи тейп-головки;
  • ролики;
  • пружины;
  • втулки;
  • подшипники;
  • направляющие;
  • элементы привода.
3M отдельно указывает, что в процессе эксплуатации у case sealers периодической замены могут требовать ремни, ножи тейп-головки, пружины и ролики.

Когда необходимо техническое обслуживание

Поводом для проверки оборудования могут быть:
  • короб движется рывками;
  • приводной ремень проскальзывает;
  • лента наносится со смещением;
  • нож не полностью обрезает материал;
  • лента мнется;
  • появляются незаклеенные участки;
  • тейп-головка работает нестабильно;
  • изменился звук привода.
Не стоит компенсировать механическую неисправность постоянной регулировкой положения короба.

Как продлить срок службы заклейщика

Для стабильной работы рекомендуется:
  1. регулярно очищать машину;
  2. удалять фрагменты клейкой ленты;
  3. контролировать состояние ножей;
  4. проверять приводные ремни;
  5. очищать ролики;
  6. следить за направляющими;
  7. использовать подходящую клейкую ленту;
  8. не превышать допустимые размеры и массу коробов;
  9. проводить плановое обслуживание.
Периодичность определяется интенсивностью работы и рекомендациями производителя.

Полуавтоматический или автоматический заклейщик — что выбрать

Если поток небольшой, а оператор самостоятельно формирует и наполняет короб, чаще всего достаточно полуавтоматической машины.
Если продукция движется по конвейеру и требуется минимизировать ручные операции, рациональнее автоматическое оборудование.
При стабильном размере коробов можно использовать fixed-format систему.
При постоянной смене габаритов стоит рассмотреть random-format модель.
Таким образом, оптимальный выбор определяется сразу двумя факторами:
степенью автоматизации и разнообразием форматов коробов.

Итоги

Заклейщик коробов автоматизирует одну из самых распространенных операций конечной упаковки — нанесение клейкой ленты на гофрокороб.
В простом полуавтоматическом варианте оператор закрывает верхние створки и подает короб, а машина самостоятельно транспортирует его через тейп-головки и наносит ленту.
Автоматические модели способны дополнительно закрывать клапаны, а random-format оборудование самостоятельно адаптируется к различной ширине и высоте проходящих коробов.
При выборе необходимо учитывать не только паспортную производительность, но и размеры тары, количество используемых форматов, тип клейкой ленты, необходимость автоматического складывания створок и возможность интеграции в конвейер.
Регулярная очистка, контроль приводных ремней, роликов, ножей и тейп-головок помогают сохранить стабильное качество заклейки и снизить вероятность внеплановой остановки.
ПромТрансУпак поставляет оборудование для заклейки коробов и других упаковочных операций, а также выполняет диагностику, техническое обслуживание и ремонт промышленного упаковочного оборудования.
10.08.2026
